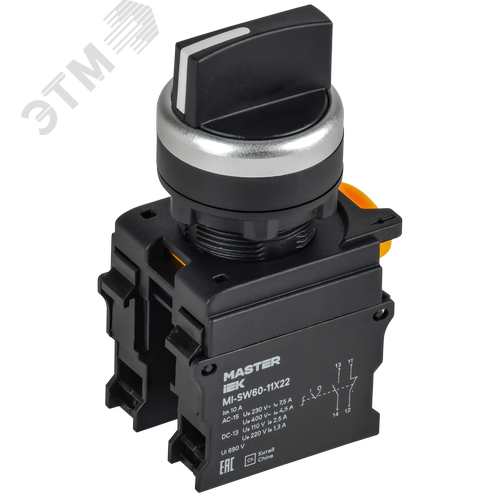

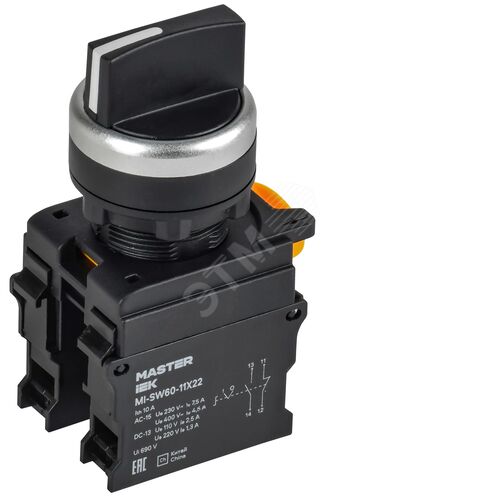

Переключатель двухпозиционный с самовозвратом в исходное состояние, исполнения 1NO+1NC (одна нормально разомкнутая + одна нормально замкнутая контактная группа), в корпусе чёрного цвета торговой марки MASTER — это надежный и универсальный коммутационный аппарат ручного управления. Он предназначен для коммутации электрических цепей управления, сигнализации и контроля в стационарных электроустановках. Устройство находит широкое применение в промышленном оборудовании, пультах управления, станках, щитах автоматики и других системах, где требуется оперативное переключение режимов работы с последующим автоматическим возвратом.
Корпус переключателя изготовлен из термостойкого и ударопрочного пластика (техническая термопластическая смола), обеспечивающего высокие диэлектрические свойства и механическую прочность. Исполнение в чёрном цвете является классическим для промышленной аппаратуры. Привод — поворотный или кнопочный (в зависимости от конкретной модели серии), с четкой фиксацией в двух позициях. Ключевая особенность — механизм самовозврата: при отпускании орган управления (рукоятка, кнопка) автоматически возвращается в исходное положение под действием встроенной пружины. Это обеспечивает работу в режиме "импульсного" управления или функционирование как кнопки "стоп" или "пуск".
Контактная система: 1NO (Normally Open — нормально разомкнутый контакт) и 1NC (Normally Closed — нормально замкнутый контакт). В исходном положении (орган управления не активирован) контакт NO разомкнут, а контакт NC замкнут. При переводе органа управления в рабочее положение (с преодолением усилия пружины) контакт NO замыкается, а контакт NC размыкается. При отпускании — контакты мгновенно возвращаются в исходное состояние. Контакты выполнены из материалов с высокой электропроводностью и стойкостью к эрозии (часто серебросодержащие сплавы), что гарантирует долгий срок службы даже при частых коммутациях.
• Номинальное рабочее напряжение (Ue): до 250-400 В переменного тока (AC), до 24-220 В постоянного тока (DC) в зависимости от нагрузки. • Номинальный рабочий ток (Ie): до 10-16 А, что зависит от характера нагрузки (активная, индуктивная) и напряжения. • Степень защиты корпуса (IP): обычно IP40 (защита от попадания твердых предметов размером более 1 мм), возможны варианты с более высокой степенью. • Механическая износостойкость: не менее 100 000 - 1 000 000 циклов (в зависимости от модели и производителя). • Электрическая износостойкость: от 100 000 до 500 000 циклов при номинальной нагрузке. • Климатическое исполнение и категория размещения: УХЛ3, УХЛ4 по ГОСТ 15150, работа в условиях умеренного и холодного климата. • Температурный диапазон эксплуатации: от -25°C до +55°C (или шире). • Сечение подключаемых проводников: от 0.5 до 2.5 мм² (под винтовой зажим). • Способ монтажа: установка в круглое монтажное отверстие на панели (посту) стандартного диаметра (например, Ø22 мм), крепление с помощью прижимной скобы (стяжной гайки). • Материал контактов: серебро-никелевый сплав, серебро-кадмиевый оксид (AgCdO) или аналоги.
Данный переключатель используется как орган управления в цепях, где требуется кратковременная подача сигнала или переключение состояния системы с последующим автоматическим возвратом. Типичные примеры: • Кнопки "Пуск" и "Стоп" в релейно-контакторных схемах управления электродвигателями (в комбинации с другими аппаратами). • Переключатели режимов работы с самовозвратом в промышленных контроллерах. • Устройства сигнализации и аварийного отключения (кнопки "гриб" с фиксацией или возвратом). • Командоаппараты в схемах автоматики, телемеханики, освещения. • Управление крановым и подъемным оборудованием (в составе комплектных панелей).
Производство, технические требования и испытания переключателей данного типа регламентируются рядом национальных и международных стандартов, обеспечивающих безопасность и надежность. При выборе и эксплуатации необходимо руководствоваться следующими нормативными документами (актуальные версии следует проверять на официальных ресурсах):
• ГОСТ Р 50030.5.1-2019 (МЭК 60947-5-1:2016) "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления". Это основной стандарт, определяющий требования к аппаратам ручного управления, включая кнопки, переключатели и поворотные выключатели. Документ устанавливает классификацию, характеристики, условия эксплуатации, методы испытаний и критерии безопасности. Ознакомиться с текстом стандарта можно на официальном сайте ФГУП "СТАНДАРТИНФОРМ" или на портале Росстандарта.
• ГОСТ Р МЭК 60947-1-2020 "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила". Этот стандарт устанавливает общие требования, определения и правила, которые применяются ко всей низковольтной коммутационной аппаратуре.
• Правила устройства электроустановок (ПУЭ) — являются основным руководящим документом по проектированию и монтажу электроустановок в России. В них содержатся требования к выбору, установке и защите аппаратов управления. Актуальная редакция публикуется на ресурсах, связанных с Минэнерго России.
• Стандарты серии IEC 60947-5-1 (International Electrotechnical Commission) — международные стандарты, на которых основаны соответствующие ГОСТ Р. Их тексты доступны на официальном сайте Международной электротехнической комиссии (IEC).
• Общие требования электробезопасности регламентируются ГОСТ Р 12.1.019-2009 (ССБТ) "Электробезопасность. Общие требования".
Монтаж должен производиться квалифицированным персоналом в соответствии с проектной документацией, ПУЭ и инструкцией производителя. Установка осуществляется в отверстие на лицевой панели пульта или шкафа управления. После установки и затяжки крепежной гайки обеспечивается надежная фиксация и необходимая степень защиты. Подключение проводов к винтовым зажимам следует производить с соблюдением полярности и назначения контактов (обозначения обычно нанесены на корпус или клеммнике: общий вывод, NO, NC). Необходимо соблюдать момент затяжки винтов, указанный в документации, чтобы не повредить клеммы и обеспечить надежный контакт. Эксплуатация допускается только в пределах указанных технических характеристик. Запрещается использование аппарата в цепях с токами, превышающими номинальные, а также в средах, содержащих агрессивные пары, газы или взрывоопасные смеси (без соответствующего взрывозащищенного исполнения).
Перед проведением любых монтажных или обслуживающих работ необходимо убедиться в отсутствии напряжения на токоведущих частях. Аппарат предназначен для использования в цепях управления, а не для непосредственного отключения мощных силовых нагрузок без промежуточных устройств (контакторов, пускателей). Гарантийные обязательства, срок службы и конкретные технические параметры уточняются в технической документации (паспорте, руководстве по эксплуатации) на конкретную модель переключателя MASTER, так как наименование является обобщенным и может охватывать несколько модификаций в линейке производителя.
