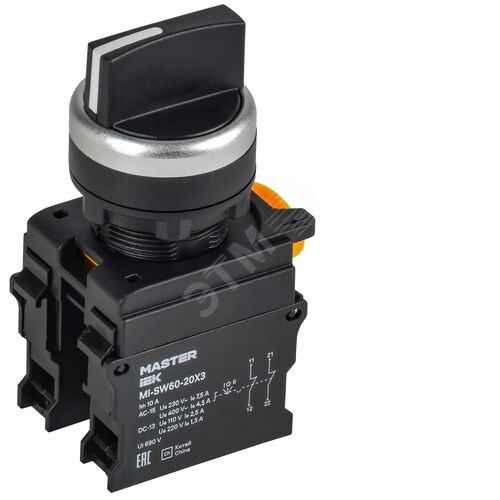

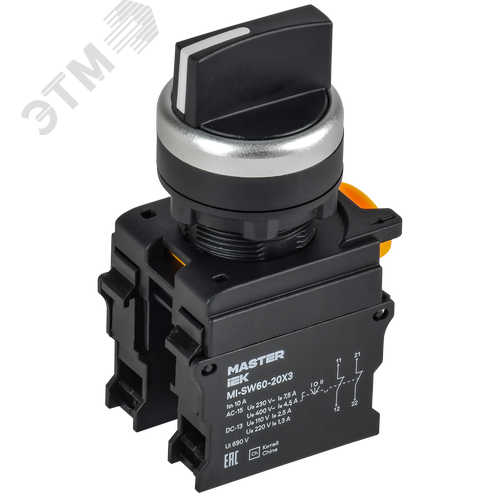

Переключатель кулачковый на три фиксированных положения серии MASTER в чёрном корпусе — это профессиональный коммутационный аппарат, предназначенный для ручного управления цепями управления, сигнализации и контроля в электроустановках. Устройство с конфигурацией контактов 2NO (два нормально разомкнутых контакта) в каждом положении обеспечивает высокую гибкость в построении схем переключения.
Корпус переключателя выполнен из ударопрочного, самозатухающего пластика, устойчивого к механическим воздействиям и распространению пламени. Чёрный цвет корпуса является стандартным для промышленной аппаратуры. Лицевая часть оснащена чёткой маркировкой положений (I-0-II) и удобной поворотной рукояткой с фиксацией. Вал и внутренние механические компоненты изготовлены из металлических сплавов, обеспечивающих долговечность и стабильность работы даже при интенсивной эксплуатации.
Сердцем устройства является кулачковый механизм, который гарантирует точное срабатывание и чёткую фиксацию в каждом из трёх положений. Контактная система, состоящая из мостиковых серебросодержащих контактов, обеспечивает низкое переходное сопротивление и высокую коммутационную способность. Клеммы для подключения проводов — винтового типа, рассчитаны на надёжное зажатие как жёстких, так и гибких проводников.
• Количество положений: 3 (с фиксацией).
• Конфигурация контактов: 2NO (2 замыкающих) на каждое положение. Общее количество полюсов — 2.
• Номинальный рабочий ток и напряжение: Зависит от конкретной модели и нагрузки. Для определения точных параметров необходимо руководствоваться технической документацией производителя и действующими стандартами.
• Степень защиты корпуса: Обычно IP40 (защита от попадания твёрдых частиц размером более 1 мм). Возможны модификации с повышенной степенью защиты.
• Климатическое исполнение и категория размещения: Соответствует условиям эксплуатации внутри помещений (УХЛ).
• Механическая износостойкость: Высокая (десятки тысяч циклов переключения).
• Температурный диапазон эксплуатации: от -25°C до +55°C.
Данный переключатель широко используется в промышленных щитах управления, распределительных устройствах, на пультах станков и технологических линий. Его типичные функции:
• Управление режимами работы электродвигателей (например, "Вперёд-Стоп-Назад" в реверсивных схемах с использованием дополнительной аппаратуры).
• Переключение цепей управления, сигнальных ламп и измерительных приборов.
• Выбор вида питания или источника (сеть/генератор) в схемах АВР (при соответствующем конструктивном исполнении и схеме включения).
• Коммутация в цепях освещения и вентиляции.
Производство и параметры подобных коммутационных аппаратов регулируются рядом межгосударственных и национальных стандартов, обеспечивающих безопасность и взаимозаменяемость. Ключевые документы:
• ГОСТ IEC 60947-5-1-2014 "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления". Этот стандарт является аналогом международного стандарта IEC 60947-5-1 и определяет общие требования, характеристики и методы испытаний для переключателей, в том числе кулачковых. Ознакомиться с актуальным текстом стандарта можно на официальном сайте Федерального информационного фонда стандартов или на портале Росстандарта.
• ГОСТ Р 50030.5.1-2012 (идентичен IEC 60947-5-1:2003). Более ранняя версия, но также действующая для ряда изделий.
• Общие требования безопасности для низковольтного оборудования устанавливаются ГОСТ Р 50030.1-2012 (IEC 60947-1:2007) "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила".
• Правила устройства электроустановок (ПУЭ) 7-го издания регламентируют вопросы выбора, установки и защиты аппаратов управления в электроустановках. Актуальные редакции можно найти на специализированных правовых порталах.
Монтаж должен производиться квалифицированным персоналом в соответствии с проектной документацией, ПУЭ и инструкцией производителя. Переключатель предназначен для монтажа на дверцу или панель электрощита через подготовленное отверстие с использованием входящих в комплект крепёжных элементов. Подключение силовых и управляющих цепей осуществляется согласно схеме, приведённой на корпусе аппарата или в его паспорте.
Важно: Перед выполнением любых монтажных или подключенных работ необходимо убедиться в отсутствии напряжения на всех токоведущих частях! Выбор номинального тока переключателя должен производиться с учётом пусковых токов нагрузки и характера коммутации. Для цепей с высокими индуктивными нагрузками (катушки контакторов, электромагниты) рекомендуется использование дугогасительных цепей или выбор аппаратов с соответствующим запасом по коммутационной способности.
Средний срок службы переключателя при соблюдении условий эксплуатации составляет не менее 10 лет. Гарантийные обязательства определяются производителем и указываются в сопроводительной документации. Для поддержания работоспособности рекомендуется периодическая проверка надёжности затяжки клеммных соединений и визуальный осмотр на отсутствие механических повреждений и следов перегрева.
Использование качественных компонентов, таких как переключатель MASTER, в схемах управления — это залог безопасной, бесперебойной и долговечной работы всего электрооборудования.
