Характеристики
Артикул - LRE12
Бренд - Schneider Electric
Единица инмерения - шт
Тип изделия - Реле электротепловое токовое
Номинальный ток, А - 8
Диапазон уставок реле, А - 5.5-8
Количество силовых полюсов - 3
Количество НО контактов - 1
Количество НЗ контактов - 1

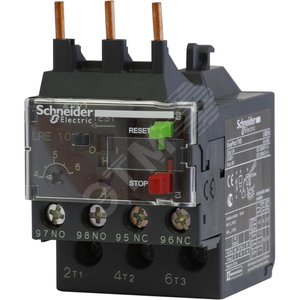

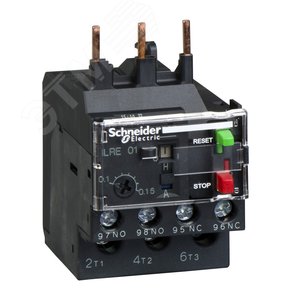

Реле тепловое TESYS E 5.5...8A (LRE12) – надежная защита электродвигателей
Тепловое реле TESYS E 5.5...8A (LRE12) – это устройство защиты электродвигателей от перегрузок и асимметрии фаз. Оно входит в линейку реле серии TESYS E от Schneider Electric и предназначено для работы в цепях переменного тока. Реле обеспечивает безопасную эксплуатацию оборудования, предотвращая повреждения из-за перегрева.
Основные характеристики
- Диапазон тока уставки: 5.5...8A
- Номинальное напряжение: до 690V AC
- Класс защиты: IP20
- Степень загрязнения: 3 (по стандарту IEC 60664-1)
- Температурный диапазон эксплуатации: от -20°C до +60°C
- Механическая износостойкость: 1000 000 циклов
Принцип работы
Реле тепловое TESYS E (LRE12) срабатывает при превышении заданного тока, вызывая нагрев биметаллической пластины. При достижении критической температуры контакты размыкаются, отключая питание двигателя. После остывания реле может быть возвращено в исходное состояние вручную или автоматически (в зависимости от модели).
Область применения
Реле используется в системах управления электродвигателями:
- Промышленные вентиляторы и насосы
- Конвейерные системы
- Компрессоры и холодильные установки
- Станки и производственное оборудование
Совместимость и монтаж
Реле TESYS E (LRE12) совместимо с контакторами серии LC1E. Оно устанавливается на DIN-рейку 35 мм и подключается через клеммы с винтовыми зажимами. Конструкция предусматривает удобную регулировку тока срабатывания с помощью поворотного регулятора.
Нормативные документы и стандарты
Реле соответствует следующим международным стандартам:
Преимущества теплового реле TESYS E (LRE12)
- Точная настройка тока срабатывания
- Компактный дизайн для экономии места в щите
- Индикация состояния (сработавшее/несработавшее)
- Возможность ручного или автоматического сброса
- Защита от ложных срабатываний при кратковременных перегрузках
Техническая документация
Для получения подробных технических характеристик и схем подключения рекомендуется ознакомиться с официальной документацией:
Безопасность и эксплуатация
При установке и обслуживании реле необходимо соблюдать требования:
Тип изделия - Реле электротепловое токовое
Номинальный ток, А - 8
Диапазон уставок реле, А - 5.5-8
Количество силовых полюсов - 3
Количество НО контактов - 1
Количество НЗ контактов - 1
Крепление - Винтовое зажимное
Высота, мм - 28
Способ монтажа - Монтажная плата
Степень защиты - IP20
Климатическое исполнение - УХЛ4
Исполнение - Нереверсивное
Напряжение, В - 380
Масса, кг - 0.13
Нормативный документ - МЭК 60947-4-1, МЭК 60947-5-1
Тип подключения - Винтовое
Глубина, мм - 70
Ширина, мм - 45
Распродажа - зипшнайдер
Тип подключения силовой цепи - Винтовое соединение
Сфера применения - Easypact TVS
Класс защиты - Класс 10
Максимальное сечение подключаемого кабеля, мм2 - 6
