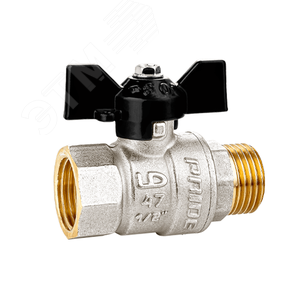

Кран шаровой латунный никелированный 47.32.В-Н.Б Ду 32 Ру 25 бабочка

Кран шаровой латунный никелированный 47.32.В-Н.Б Ду 32 Ру 25 с ручкой-бабочкой

Шаровой кран 47.32.В-Н.Б представляет собой высоконадежную запорную арматуру, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах холодного и горячего водоснабжения, отопления, а также для других инженерных коммуникаций. Изделие отличается долговечностью, коррозионной стойкостью и обеспечивает герметичное отсечение.

Конструктивные особенности и материалы

Корпус крана изготовлен из качественной латуни марки CW617N (ЛС59-1) методом горячей штамповки, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Все наружные поверхности покрыты слоем никеля (никелирование) – это обеспечивает изделию привлекательный блестящий вид, повышенную стойкость к окислению и абразивному износу, а также облегчает уход.

Запорный элемент – полированный шар из хромированной латуни, обеспечивающий минимальное гидравлическое сопротивление в открытом положении. Уплотнения шарового узла выполнены из термостойкого фторопласта (PTFE), что гарантирует надежную герметичность в широком диапазоне температур и длительный срок службы без подтяжки.

Управление осуществляется с помощью эргономичной ручки-бабочки из силумина, которая обеспечивает удобный и быстрый поворот на 90 градусов. Ручка фиксируется на штоке с помощью гайки, имеет компактные размеры, что важно для монтажа в ограниченном пространстве.

Технические характеристики

• Условный проход (Ду): 32 мм (1 1/4")
• Условное давление (Ру): 25 бар (атм.)
• Рабочая среда: Вода, пар, неагрессивные жидкости и газы.
• Рабочая температура: От -20°C до +150°C (для сред с нейтральными показателями).
• Присоединение: Внутренняя/наружная трубная резьба (G1 1/4").
• Положение при монтаже: Любое. Направление потока – произвольное (универсальное).
• Стандарт на присоединительные размеры: ГОСТ 21345-2005 (Краны шаровые, пробковые и заслонки. Основные параметры).
• Стандарт на материалы: ГОСТ ISO 6506-1-2015 (Металлы и сплавы. Метод измерения твердости по Бринеллю).

Область применения

Кран предназначен для установки в системах:

• Холодного и горячего централизованного и автономного водоснабжения.
• Отопления (в качестве запорной арматуры на подводках к радиаторам, в обвязке котлов и теплообменников).
• Пневматических систем.
• Орошения и полива.
• В качестве отсекающей арматуры перед счетчиками учета воды, фильтрами и другим сантехническим оборудованием.

Нормативная документация и стандарты

Производство и испытания крана соответствуют требованиям следующих нормативных документов:

• ГОСТ 21345-2005 "Краны шаровые, пробковые и заслонки. Основные параметры". Этот стандарт устанавливает основные параметры, общие технические требования и требования безопасности. Ознакомиться с текстом можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (protect.gost.ru).
• ГОСТ 3326-86 "Клапаны запорные. Проходы условные. Ряды". Определяет ряды условных проходов. Актуальную редакцию можно найти на портале нормативных документов (docs.cntd.ru).
• ГОСТ ISO 6506-1-2015 (ИСО 6506-1:2005) "Металлы и сплавы. Определение твердости по Бринеллю. Часть 1. Метод испытания". Регламентирует метод контроля механических свойств материалов.
• СП 30.13330.2021 "Внутренний водопровод и канализация зданий". Актуализированная редакция СНиП 2.04.01-85*. Устанавливает требования к системам водоснабжения, включая применяемую арматуру. Документ доступен на ресурсе (docs.cntd.ru).

Монтаж и эксплуатация

Перед монтажом необходимо убедиться в чистоте трубопровода и отсутствии в нем окалины и механических частиц. Рекомендуется использовать уплотнительные материалы (лента ФУМ, нить, паста), совместимые с рабочими средами и температурой. Затяжку производить только за шестигранник под корпусом, не прилагая усилий к ручке-бабочке. Во время эксплуатации кран должен использоваться только в полностью открытом или полностью закрытом положении. Регулирование потока не допускается, так как приводит к преждевременному износу уплотнений шара.

Преимущества модели

• Надежность и долговечность: Цельнолитой латунный корпус и шар из хромированной латуни.
• Коррозионная стойкость: Никелированное покрытие защищает от внешних воздействий.
• Герметичность: Класс герметичности «А» по ГОСТ 9544-2015.
• Удобство управления: Легкий ход и четкая фиксация в крайних положениях благодаря ручке-бабочке.
• Универсальность: Подходит для широкого спектра сред и систем.
• Соответствие стандартам: Изготовлен с учетом требований актуальных ГОСТ.

Данное описание является технически точным и предназначено для информирования о ключевых свойствах изделия. Все технические данные основаны на действующих стандартах и спецификациях производителя.
