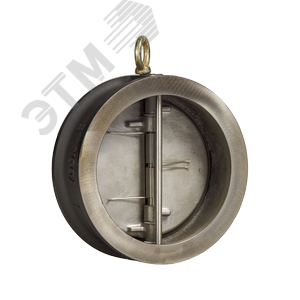

Обратный клапан СV16-065 DN 65 PN 16 Tмакс. град 110 м/ф чугун/нерж.сталь

Обратный клапан СV16-065 DN 65 PN 16: Надежная защита трубопроводных систем

Обратный клапан модели СV16-065 — это запорная арматура поворотного типа, предназначенная для автоматического предотвращения обратного потока рабочей среды в трубопроводных системах. Устройство гарантирует безопасность и стабильность технологических процессов, защищает оборудование (насосы, котлы, фильтры) от гидравлических ударов и работы в нештатных режимах.

Технические характеристики и конструктивные особенности

Основные параметры:

• Условный проход (DN): 65 мм.
Условное давление (PN): 16 бар (1,6 МПа).
• Максимальная температура рабочей среды (Tмакс.): до +110 °C.
• Материал корпуса: Чугун — обеспечивает высокую прочность, коррозионную стойкость и долговечность конструкции.
• Материал уплотнительных элементов / затвора: Нержавеющая сталь — гарантирует надежную работу, износостойкость и совместимость с широким спектром сред (вода, пар, неагрессивные жидкости).
• Тип присоединения: Межфланцевое (м/ф) — позволяет компактно встраивать клапан между фланцами трубопровода, упрощает монтаж и демонтаж.
• Конструкция: Поворотный (захлопка). Клапан оснащен подпружиненным золотником, который открывается под давлением прямого потока и мгновенно закрывается при его прекращении или попытке реверса.

Область применения

Клапан СV16-065 предназначен для эксплуатации в системах водоснабжения (холодного и горячего), отопления, вентиляции, кондиционирования, а также в различных технологических линиях промышленных предприятий. Он устанавливается на горизонтальных и вертикальных участках трубопроводов после насосного оборудования, счетчиков воды, в обвязке котельных и тепловых пунктов.

Преимущества модели

• Надежность и долговечность: Комбинация чугуна и нержавеющей стали обеспечивает устойчивость к коррозии и механическому износу.
• Быстрое срабатывание: Минимализирует риск гидроудара и обратного тока среды.
• Простота монтажа и обслуживания: Межфланцевое исполнение не требует дополнительных крепежных элементов.
• Универсальность: Подходит для широкого диапазона неагрессивных сред с температурой до 110°C.
• Экономическая эффективность: Предотвращает аварии и простои оборудования, снижая эксплуатационные затраты.

Нормативная и техническая документация

Производство, испытания и основные параметры обратных клапанов регламентируются следующими межгосударственными и национальными стандартами:

• ГОСТ 27477-87 «Клапаны запорные. Термины и определения» — устанавливает основные термины и определения для запорной арматуры. Актуальную информацию можно найти на ресурсе Технического комитета по стандартизации.
• ГОСТ Р 55018-2012 (ЕН 1074-1:2000) «Арматура трубопроводная для водоснабжения. Требования к пригодности и методы проверки» — определяет требования к арматуре для питьевого водоснабжения. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003) — содержит требования к применению оборудования в инженерных системах зданий. Документ доступен на специализированных порталах нормативной документации.
• Общие требования к безопасности трубопроводной арматуры изложены в серии стандартов ГОСТ ISO 4126 и правилах Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор), с которыми можно ознакомиться на ее официальном сайте.

Рекомендации по выбору и монтажу

При выборе обратного клапана СV16-065 необходимо убедиться в соответствии его номинального давления (PN) и температуры максимальному рабочему давлению и температуре в системе. Монтаж должен производиться с учетом направления потока, указанного стрелкой на корпусе клапана. Перед установкой трубопровод должен быть очищен от окалины и механических загрязнений. Обслуживание клапана заключается в периодической проверке его работоспособности и целостности уплотнений.

Использование качественной запорной арматуры, соответствующей всем нормативным требованиям, — залог бесперебойной и безопасной работы ваших инженерных систем.
