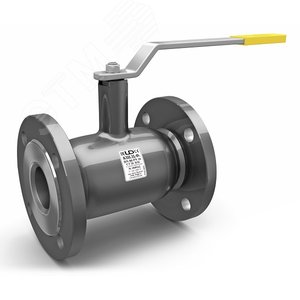

Шаровой кран фланцевый неполнопроходной с условным диаметром DN50 и номинальным давлением PN40 представляет собой современную трубопроводную арматуру, предназначенную для надежного перекрытия потока рабочей среды. Конструкция отличается высокой механической прочностью, долговечностью и обеспечивает герметичное отсечение. Модель является оптимальным решением для систем, где не требуется минимальное гидравлическое сопротивление, но важна компактность и надежность.
Кран состоит из литого корпуса, выполненного из высокопрочного чугуна, углеродистой или нержавеющей стали (конкретная марка определяется моделью). Внутри расположен сферический затвор (шар) с цилиндрическим каналом, который в положении "открыто" совпадает с направлением потока. В неполнопроходном (редуцированном) исполнении диаметр отверстия в шаре меньше условного прохода трубопровода (DN50), что снижает расход среды и позволяет использовать привод с меньшим крутящим моментом. Уплотнительные седла изготавливаются из фторопласта (PTFE) или других термостойких полимеров, обеспечивающих герметичность класса "А" по ГОСТ 9544-2015. Управление осуществляется рукояткой, редуктором или пневмо-/электроприводом. Фланцевое соединение соответствует ГОСТ 33259-2015 (типы фланцев 01..05) и позволяет легко интегрировать кран в существующий трубопровод.
Условный диаметр (DN): 50 мм.
Номинальное давление (PN): 40 бар (4,0 МПа).
Рабочая среда: вода, пар, инертные газы, нефтепродукты, неагрессивные жидкости и газы.
Температурный диапазон: от -20°C до +200°C (зависит от материалов уплотнений).
Тип присоединения: Фланцевое по ГОСТ 33259-2015.
Герметичность затвора: Класс "А" по ГОСТ 9544-2015.
Положение затвора: Двухпозиционное ("открыто"/"закрыто").
Проходное сечение: Редуцированное (неполнопроходное), обычно 70-80% от DN.
Климатическое исполнение: УХЛ, ГОСТ 15150-69.
Данный тип арматуры широко используется в системах теплоснабжения, водоснабжения и водоотведения, в технологических линиях промышленных предприятий, в котельных и на насосных станциях. Благодаря давлению PN40 кран подходит для участков с повышенным рабочим давлением. Неполнопроходная конструкция часто применяется там, где необходимо регулирование расхода или снижение скорости потока.
Производство, испытания и приемка шаровых кранов регламентируются следующими основными документами:
Монтаж должен производиться на прямолинейном участке трубопровода с соблюдением соосности фланцев. Запрещается использовать кран для регулирования потока в промежуточных положениях — это приводит к кавитационному износу седел и шара. Перед вводом в эксплуатацию необходима промывка линии для удаления окалины и твердых частиц. Эксплуатация допускается только в пределах параметров, указанных в паспорте изделия. Регламентные работы включают периодическую проверку герметичности и смазку шпинделя (при его наличии).
Ключевыми преимуществами шарового фланцевого крана DN50 PN40 являются: высокая надежность и длительный срок службы; полная герметичность в закрытом положении; удобное и быстрое управление (поворот рукоятки на 90°); компактность по сравнению с задвижкой аналогичного диаметра; ремонтопригодность (часто предусмотрена возможность замены седел без демонтажа крана); универсальность применения для различных сред. Неполнопроходное исполнение снижает стоимость изделия и крутящий момент, необходимый для управления.
Выбор данной арматуры должен основываться на соответствии ее технических характеристик параметрам технологического процесса, регламентированным указанными выше нормативными документами.
