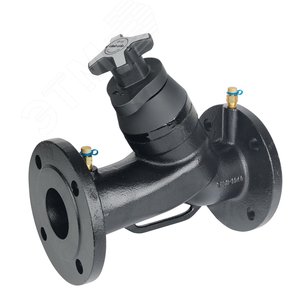

Балансировочный клапан с условным диаметром DN65 (Ду65) и номинальным давлением PN16 — это высокоточный регулирующий арматурный узел, предназначенный для гидравлической балансировки и регулирования расхода теплоносителя (воды, гликолевых растворов) в системах отопления, охлаждения и вентиляции. Фланцевое исполнение по ГОСТ 33259-2015 обеспечивает надежное и герметичное соединение с трубопроводом, рассчитанное на длительную эксплуатацию в составе инженерных сетей зданий и промышленных объектов.
Клапан состоит из литого корпуса из высокопрочного чугуна с фланцами, штока с регулирующим конусом, двух измерительных ниппелей для подключения импульсных трубок дифференциального манометра и герметичного уплотнения. Регулировка осуществляется поворотом рукоятки со шкалой, что изменяет проходное сечение. Фиксация настроенного положения предотвращает самопроизвольное изменение. Принцип работы основан на создании расчетного гидравлического сопротивления на участке, что позволяет точно дозировать расход среды в соответствии с проектными параметрами.
Условный диаметр (DN): 65 мм (2 ½")
Условное давление (PN): 16 бар (1,6 МПа)
Присоединение: Фланцевое, соответствие ГОСТ 33259-2015 (тип фланцев по ГОСТ 12820-80 или ГОСТ 12821-80)
Рабочая среда: Вода, незамерзающие теплоносители, пар низкого давления
Температура среды: До +120°C (для стандартного исполнения)
Материал корпуса: Чугун ВЧШГ (высокопрочный чугун с шаровидным графитом)
Материал уплотнений: EPDM, NBR
Класс герметичности: "А" по ГОСТ 9544-2015
Направление потока: Указывается стрелкой на корпусе
Клапан балансировочный DN65 PN16 используется для гидравлической увязки циркуляционных колец в системах:
Производство, испытания и приемка балансировочной арматуры регламентируются рядом межгосударственных и национальных стандартов:
Энергоэффективность: Оптимизация расхода снижает потребление энергии насосами и обеспечивает равномерный прогрев/охлаждение.
Точность настройки: Возможность калибровки по расходу или перепаду давления с использованием измерительных приборов.
Надежность и долговечность: Прочная конструкция и коррозионностойкие материалы обеспечивают длительный срок службы.
Контроль параметров: Наличие измерительных ниппелей позволяет проводить диагностику системы без ее остановки.
Универсальность монтажа: Фланцевое соединение подходит для трубопроводов значительного диаметра, характерных для магистральных разводок.
Монтаж должен производиться на прямом участке трубопровода, по направлению стрелки на корпусе. До и после клапана рекомендуется устанавливать запорную арматуру для обслуживания. Перед вводом в эксплуатацию система должна быть промыта. Для проведения балансировки требуется специальный прибор (дифманометр с расходомером) и расчетные данные. Регулировка выполняется по графикам или таблицам, предоставляемым производителем клапана. Периодический контроль параметров системы гарантирует ее стабильную работу.
Для получения подробной информации о стандартах, принципах гидравлической балансировки и проектирования систем рекомендуется обращаться к официальным источникам:
Использование качественного балансировочного клапана DN65 PN16 — это ключевой шаг к созданию энергоэффективной, надежной и комфортной климатической системы любого здания.
