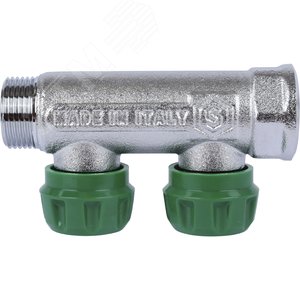

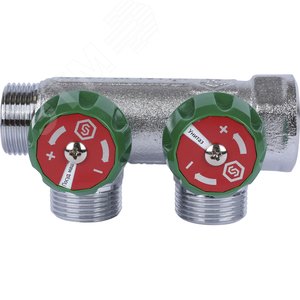

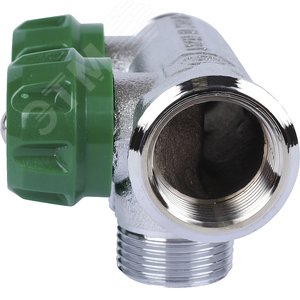

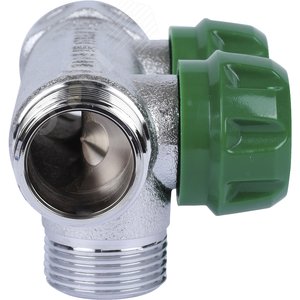

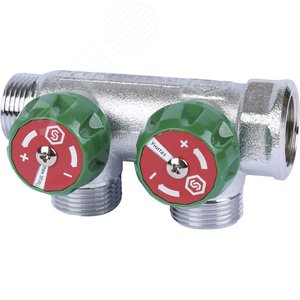

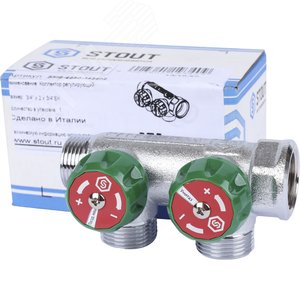

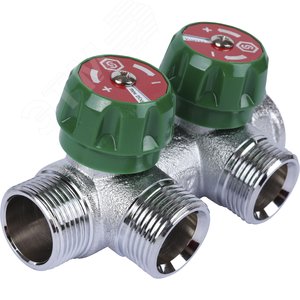

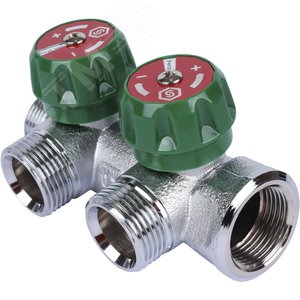

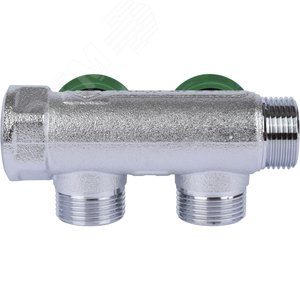

Коллектор распределительный 3/4'x2 выхода 3/4' ЕК

Коллектор 3/4" х 2 выхода 3/4" ЕК с вентилями: Полное описание и технические характеристики

Коллектор распределительный 3/4" х 2 выхода 3/4" ЕК с запорными вентилями (шаровыми кранами) представляет собой ключевой узел для современных систем отопления и водоснабжения. Это высокотехнологичное устройство, также известное как гребенка или распределительная магистраль, предназначено для эффективного разделения потоков теплоносителя или воды на два независимых контура с возможностью индивидуального регулирования и полного отключения. Конструкция из латуни марки CW617N обеспечивает высочайшую коррозионную стойкость, механическую прочность и длительный срок службы в условиях постоянного воздействия высоких температур и давления.

Конструктивные особенности и составные элементы

Конструкция коллектора является образцом инженерной надежности и функциональности. Основой служит цельнотянутая латунная труба с отводами, что гарантирует монолитность и отсутствие протечек в местах соединений корпуса. На входном и каждом выходном отверстии нарезана наружная цилиндрическая трубная резьба (НР) размером 3/4" (условный проход Ду20), что соответствует стандартам, принятым для подключения труб и арматуры в странах СНГ.

Каждый из двух выходов оснащен шаровым запорным вентилем с накидной гайкой ("американкой") и внутренней резьбой 3/4" для быстрого и надежного подключения потребителей. Использование шарового механизма обеспечивает:

• Минимальное гидравлическое сопротивление в открытом состоянии.
• Высокую скорость и герметичность перекрытия потока (всего четверть оборота).
• Надежность и долговечность благодаря простой конструкции с минимальным количеством движущихся частей.
• Удобство эксплуатации: положение рукоятки (бабочки) визуально указывает на состояние ("открыто"/"закрыто").

Корпус вентиля выполнен из того же качественного материала, что и коллектор. Уплотнительные элементы (сальниковые packing) изготовлены из высокотемпературного графитона или PTFE (тефлона), что исключает закисание и обеспечивает плавность хода даже после длительных периодов простоя. Для стравливания воздуха из контуров после заполнения системы или during эксплуатации на торцевой заглушке коллектора может быть предусмотрено отверстие под установку автоматического или ручного воздухоотводчика (опционально, в зависимости от конкретной модели).

Сфера применения и преимущества использования

Двухвыходной коллектор с вентилями находит широчайшее применение в организации инженерных систем частных домов, квартир, коммерческих и административных зданий.

Основные сферы применения:

• Системы радиаторного отопления: Позволяет подключить два радиатора или две группы радиаторов с возможностью индивидуальной балансировки расхода теплоносителя и полного отключения любого из них для ремонта или замены без остановки всей системы.
• Системы "теплый пол": Используется как часть коллекторного блока для подключения двух петель напольного отопления. Вентиль позволяет precisely регулировать расход в каждой петле для выравнивания температуры по помещениям.
• Системы горячего и холодного водоснабжения: Применяется для распределения воды на два потребителя (например, смеситель и стиральная машина, или два сантехнических прибора в разных комнатах) с возможностью их независимого отключения.
• Подключение бойлеров косвенного нагрева, гидроаккумуляторов и другого теплотехнического оборудования.

Ключевые преимущества:

• Повышение ремонтопригодности системы: Любой подключенный контур можно отсечь для обслуживания, сохраняя работоспособность остальных.
• Гидравлическая балансировка: Возможность регулировать поток позволяет оптимально распределить теплоноситель или воду между потребителями, избежая дисбаланса (когда один радиатор горячий, а другой холодный).
• Упрощение монтажа: Наличие "американок" обеспечивает быстрое, простое и разъемное соединение, не требующее сложного инструмента.
• Надежность и долговечность: Латунный корпус устойчив к коррозии и механическим воздействиям, рассчитан на decades эксплуатации.
• Универсальность: Стандартная резьба делает коллектор совместимым с绝大多数 труб и фитингов, используемых в монтаже.

Технические параметры и условия эксплуатации

Коллектор рассчитан для работы в условиях интенсивной эксплуатации в составе бытовых и коммерческих инженерных систем.

Основные технические характеристики:

• Присоединительная резьба: Вход - 3/4" наружная (НР). Выходы - 2 х 3/4" наружная (НР) + накидная гайка ("американка") с внутренней резьбой 3/4" (ВР).
• Условный проход (Ду): 20 мм.
• Рабочее давление (PN): 10 Бар (атм.) / 1.0 МПа. Это стандартное давление для绝大多数 closed систем отопления и водоснабжения в частных домах.
• Максимальное испытательное давление: Не менее 16 Бар.
• Рабочая температура среды: От -20°C до +150°C (кратковременно до +200°C). Уплотнения, как правило, рассчитаны на постоянную работу до +120°C.
• Материал корпуса: Латунь CW617N (свинцовистая) или CW510L (бессвинцовая, экологически чистая).
• Материал уплотнений: Графит, PTFE, EPDM (в зависимости от производителя и модели).
• Тип управления вентилем: Ручкоятка-бабочка, возможен вариант под ключ-шестигранник.

Важные указания по монтажу и эксплуатации:

• Монтаж должен проводиться квалифицированным специалистом в соответствии с проектом системы.
• При сборке резьбовых соединений рекомендуется использовать уплотнительные материалы (лента ФУМ, нить Tangit Uni-Lock), наносимые только на наружную резьбу, избегая попадания внутрь проточных частей.
• Перед вводом в эксплуатацию система должна быть опрессована давлением, превышающим рабочее в 1.5 раза, для проверки на герметичность.
• Не прилагать excessive force к рукояткам вентилей во избежание повреждения механизма.
• В системах с низким качеством теплоносителя или воды рекомендуется установка фильтров грубой очистки для защиты арматуры от засорения.

Нормативная и техническая документация

Производство, технические характеристики и методы испытаний коллекторной арматуры регламентируются рядом межгосударственных и национальных стандартов. При выборе и эксплуатации изделия можно руководствоваться следующей нормативной базой, информация о которой находится в свободном доступе:

• ГОСТ 356-80: "Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды." Этот стандарт определяет понятия условного (PN) и рабочего давления, на которое рассчитано изделие.
  (Ознакомиться с актуализированными версиями стандартов можно на официальных ресурсах, например, на docs.cntd.ru или protect.gost.ru)
• ГОСТ 52760-2007 (ИСО 7268-1983): "Арматура трубопроводная. Конструкция и размеры рукояток для арматуры с механическим приводом." Регламентирует эргономику и надежность органов управления.
• ГОСТ ISO 5211-2014: "Арматура промышленная трубопроводная. Части приводные и их соединения с арматурой." Касается стандартизации присоединительных размеров.
• СНиП 2.04.01-85* (Актуализированная редакция СП 30.13330.2016): "Внутренний водопровод и канализация зданий." Устанавливает требования к системам водоснабжения, включая применяемые материалы и арматуру.
  (Тексты Сводов Правил (СП) доступны на ресурсах like meganorm.ru)
• СНиП 2.04.05-91* (Актуализированная редакция СП 60.13330.2016): "Отопление, вентиляция и кондиционирование воздуха." Определяет нормы для проектирования и монтажа систем отопления.
• СП 73.13330.2016: "Внутренние санитарно-технические системы зданий. Правила производства и приемки работ." Детализирует требования к монтажу, включая соединения и испытания.

Выбирая коллектор 3/4" х 2 выхода 3/4" ЕК с вентилями, вы инвестируете в надежность, управляемость и эффективность вашей инженерной системы на years вперед.
