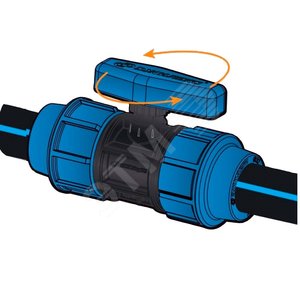

Кран шаровой 20х20 — это современная трубопроводная арматура полнопроходного типа, предназначенная для полного перекрытия или открытия потока рабочей среды в системах холодного и горячего водоснабжения, отопления, а также в технологических линиях с неагрессивными средами. Размерное обозначение «20х20» указывает на присоединительную резьбу: наружная (наружная резьба, НР) ¾ дюйма (20 мм) на одной стороне и внутренняя резьба (ВР) ¾ дюйма на другой, что обеспечивает удобный монтаж в разрыв трубопровода или между фитингами с соответствующей резьбой.
Корпус крана, как правило, изготавливается из качественной латуни марки CW617N или аналога, что обеспечивает высокую коррозионную стойкость и длительный срок службы. Запорный элемент — сфера (шар) — выполнен из хромированной латуни или нержавеющей стали, с высокой степенью полировки поверхности для обеспечения герметичности. Уплотнительные седла, отвечающие за герметичность в закрытом положении, производятся из термостойких полимерных материалов (PTFE, PPL, PTFE графит), устойчивых к износу и температуре.
Управление осуществляется с помощью рукоятки-«бабочки» или рычага. Вращение рукоятки на 90 градусов обеспечивает полное открытие или закрытие прохода. Простота конструкции минимизирует количество отказов и делает эксплуатацию интуитивно понятной.
• Условный проход (Ду): 20 мм (¾ дюйма).
• Присоединение: комбинированная резьба «папа-мама» 20х20 (наружная/внутренняя резьба ¾").
• Рабочее давление (PN): до 16/20 Бар (атм.) при температуре до +20°C.
• Рабочая температура среды: от -20°C до +150°C (в зависимости от материала уплотнений). Для систем отопления и ГВС стандартный диапазон до +120°C.
• Рабочая среда: вода (холодная и горячая), пар, сжатый воздух, инертные газы, нефтепродукты (в соответствии с рекомендациями производителя).
• Класс герметичности: «А» (полная герметичность) по ГОСТ 9544-2015.
• Стандарты: Изделие соответствует требованиям ГОСТ 21345-2005 (Краны шаровые. Общие технические условия), а также международным стандартам ISO 17292, DIN 3357.
Данный тип арматуры широко используется в жилищно-коммунальном хозяйстве, при монтаже систем отопления (в том числе многоквартирных домов), водоснабжения, в котельных, на технологических линиях в пищевой и легкой промышленности, в пневмосистемах. Компактные размеры и удобство монтажа делают его идеальным решением для сантехнических шкафов, коллекторов, узлов учета (счетчиков воды), подключения бытовой техники (стиральных, посудомоечных машин) и радиаторов отопления.
1. Надежность и долговечность: Простая конструкция с минимальным количеством подвижных частей обеспечивает высокий ресурс.
2. Полнопроходная конструкция: Диаметр отверстия в шаре равен или близок к диаметру прохода в присоединительных патрубках, что минимизирует гидравлические потери и не создает заужений в трубопроводе.
3. Легкость управления: Для полного открытия/закрытия требуется всего четверть оборота (90°).
4. Высокая герметичность: Современные уплотнительные материалы обеспечивают «нулевую» утечку в закрытом состоянии.
5. Универсальность монтажа: Комбинированная резьба позволяет врезаться в различные участки трубопровода без дополнительных переходников.
6. Устойчивость к коррозии: Латунный корпус не ржавеет, устойчив к воздействию воды и большинства неагрессивных сред.
При выборе, монтаже и эксплуатации шаровых кранов рекомендуется руководствоваться следующими нормативными документами и техническими ресурсами:
• ГОСТ 21345-2005 «Краны шаровые, конусные и цилиндрические. Общие технические условия». Этот государственный стандарт устанавливает основные параметры, требования к материалам, безопасности, испытаниям и маркировке. Ознакомиться с актуальной версией можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru) или на портале нормативных документов (docs.cntd.ru).
• ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов». Определяет классы герметичности и методы их контроля.
• СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» (актуализированная редакция СНиП 3.05.01-85). Содержит требования к монтажу трубопроводной арматуры, включая шаровые краны.
• Технические справочники и каталоги ведущих научно-исследовательских институтов в области сантехники, например, ВНИИСантехники. Общая информация по принципам работы и классификации арматуры может быть найдена в открытых технических энциклопедиях и базах знаний.
Монтаж должен производиться на обесточенном и опорожненном трубопроводе. Резьбовые соединения необходимо уплотнять с помощью льняной пряди с унипаком, фум-ленты или нити, избегая их попадания в проточную часть крана. Кран устанавливается в любое положение, но с обеспечением свободного хода рукоятки. Запрещается использовать рукоятку в качестве рычага для увеличения усилия при затяжке. При эксплуатации не рекомендуется оставлять кран в промежуточном (полуоткрытом) положении для регулировки потока, так как это приводит к ускоренному износу уплотнительных седел из-за кавитации. Данный тип арматуры является запорным, а не регулирующим.
Качественный кран шаровой 20х20 от проверенного производителя сопровождается паспортом или руководством по эксплуатации, в котором указаны гарантийные обязательства. Гарантийный срок, как правило, составляет от 1 до 5 лет при соблюдении условий эксплуатации. Изделие должно иметь четкую маркировку на корпусе: товарный знак, диаметр, номинальное давление, направление открывания, материал корпуса.
Использование арматуры, соответствующей всем перечисленным стандартам и требованиям, является залогом надежной и безопасной работы вашей инженерной системы на протяжении многих лет.
