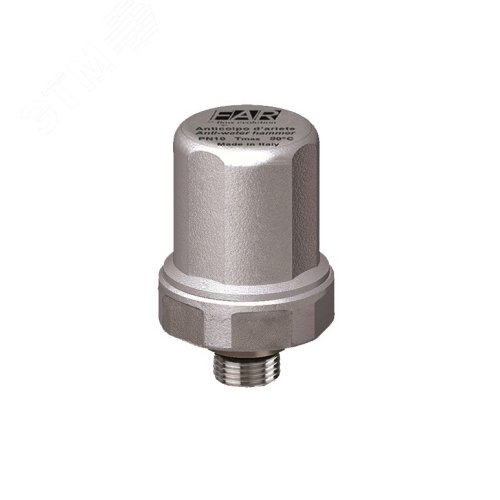

Компенсатор гидроудара 1/2', НР, Рмакс=50 бар

Компенсатор гидроудара 1/2", наружная резьба (НР), максимальное рабочее давление 50 бар

Компенсатор гидравлического удара — это критически важное устройство для защиты инженерных систем водоснабжения и отопления. Данная модель с присоединительным размером 1/2" и наружной резьбой (НР) предназначена для гашения опасных скачков давления (гидроударов), возникающих при резком закрытии запорной арматуры, запуске или остановке насосного оборудования.

Назначение и принцип действия

Гидроудар — это кратковременное, но чрезвычайно мощное повышение давления в замкнутой трубопроводной системе, способное привести к разрыву труб, разрушению соединений, выходу из строя котлов, бойлеров, насосов и измерительного оборудования. Компенсатор нивелирует этот удар, поглощая избыточную энергию жидкости. Внутри устройства находится эластичная газонаполненная мембрана (баллон) или поршневой механизм, который сжимается под воздействием волны повышенного давления, тем самым демпфируя её и защищая систему.

Ключевые характеристики и особенности

• Присоединение: Наружная резьба (НР) 1/2" (полдюйма).
• Максимальное рабочее давление (Pмакс): 50 бар (5,0 МПа).
• Предназначение: Для систем холодного и горячего водоснабжения, отопления.
• Корпус: Выполнен из высокопрочной латуни или нержавеющей стали, обеспечивающей долговечность и коррозионную стойкость.
• Рабочая среда: Вода и другие жидкости, совместимые с материалами устройства.
• Температурный диапазон: Как правило, от -10°C до +100°C (уточняйте для конкретной модели).

Область применения

Устройство рекомендуется к установке в бытовых и коммерческих системах:

• В непосредственной близости от быстродействующих запорных клапанов, solenoid-вентилей стиральных и посудомоечных машин.
• Перед квартирными или домовыми водосчётчиками для защиты от импульсов, сокращающих их ресурс.
• На вводах водоснабжения в здания, после насосных станций и повысительных насосов.
• В системах индивидуального отопления (перед котлом, циркуляционным насосом).

Нормативная база и стандарты

Проектирование, монтаж и эксплуатация устройств защиты от гидроударов регламентируются рядом действующих нормативных документов Российской Федерации и международных стандартов. При подборе и установке рекомендуется руководствоваться:

• СП 30.13330.2020 "Внутренний водопровод и канализация зданий" (актуализированная редакция СНиП 2.04.01-85*) — основной документ, определяющий требования к системам водоснабжения. Ознакомиться с текстом.
• СП 124.13330.2012 "Тепловые сети" (актуализированная редакция СНиП 41-02-2003) — содержит требования к защите трубопроводов отопления. Ознакомиться с текстом.
• ГОСТ Р 55018-2012 (ИСО 3822-1:1999) Арматура санитарно-техническая. Методы испытаний на шум. — косвенно касается требований к оборудованию. Ознакомиться с текстом.
• Международные стандарты серии EN 806, EN 1717 — регламентируют требования к проектированию питьевых водопроводных систем и защите от загрязнения.
• Рекомендации производителей оборудования: Часто установка компенсаторов гидроудара является обязательным условием для сохранения гарантии на котельное оборудование, насосы и водонагреватели.

Монтаж и эксплуатация

Монтаж должен производиться квалифицированным специалистом в соответствии с проектной документацией и инструкцией производителя. Как правило, компенсатор устанавливается на трубопроводе как можно ближе к потенциальному источнику гидроудара (запорной арматуре), на горизонтальном или вертикальном участке, с возможностью обслуживания. Перед устройством рекомендуется установить отсечной кран. Важно соблюдать направление потока, указанное на корпусе. В процессе эксплуатации необходимо периодически проверять целостность устройства и его работоспособность.

Преимущества установки компенсатора

• Продление срока службы системы: Защита труб, фитингов, приборов учёта и дорогостоящего оборудования от разрушительных нагрузок.
• Снижение шума: Устранение характерных стуков и вибраций в трубопроводах при закрытии кранов.
• Предотвращение аварий: Минимизация риска протечек и затоплений, вызванных разрывом трубопроводов.
• Экономическая выгода: Избежание затрат на ремонт и замену повреждённых элементов системы.

Использование компенсатора гидроудара 1/2" НР на 50 бар — это простое, надёжное и экономически оправданное решение для обеспечения безаварийной и долговечной работы ваших инженерных коммуникаций.
