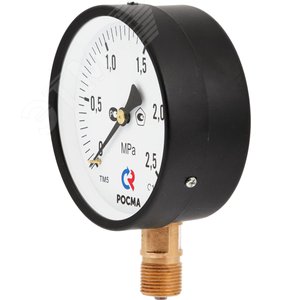

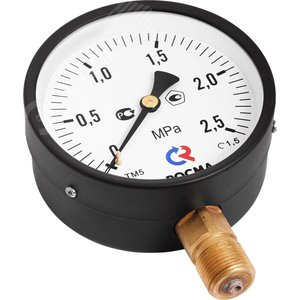

Манометр общетехнический радиальный ТМ-510Р.00 0...1 МРа 1/2' кл.1.5

Манометр общетехнический радиальный ТМ-510Р.00 (0...1 МПа, 1/2", кл.1.5)

Манометр общетехнический ТМ-510Р.00 — это надежный и точный прибор для измерения избыточного давления неагрессивных к медным сплавам сред (газов, жидкостей, паров) в различных промышленных и коммунальных системах. Радиальное расположение штуцера (ось присоединения перпендикулярна плоскости циферблата) обеспечивает удобный монтаж и считывание показаний в большинстве стандартных применений.

Основные технические характеристики

Диапазон измерений: 0...1 МПа (Мегапаскаль). Для справки: 1 МПа ≈ 10 бар ≈ 10.1972 кгс/см². Прибор позволяет контролировать давление в системах с относительно высокими параметрами.

Класс точности: 1.5. Это означает, что допустимая основная приведенная погрешность составляет ±1.5% от верхнего предела измерения (1 МПа). Таким образом, максимальная погрешность прибора не превышает ±0.015 МПа.

Присоединение: Резьбовое соединение типа "штуцер" с наружной цилиндрической резьбой G 1/2" (BSPP 1/2"). Стандартный размер для множества трубопроводных систем.

Расположение штуцера: Радиальное (ось штуцера находится в плоскости, перпендикулярной плоскости циферблата).

Корпус: Изготовлен из стали с антикоррозионным покрытием, что обеспечивает защиту от неблагоприятных внешних воздействий. Окно циферблата — из ударопрочного стекла или поликарбоната.

Чувствительный элемент: Медная или латунная трубчатая пружина (трубка Бурдона), обеспечивающая стабильность показаний и долговечность.

Диаметр корпуса: Как правило, 50 мм или 63 мм (уточняется в спецификации на конкретную модель).

Область применения

Манометр ТМ-510Р.00 нашел широкое применение в различных отраслях благодаря своей универсальности и надежности:

• Системы отопления и теплоснабжения: Контроль давления в котлах, теплообменниках, магистралях.
• Водоснабжение и водоочистка: Мониторинг давления в насосных станциях, фильтрационных установках, трубопроводах.
• Пневматические системы: Измерение давления сжатого воздуха в промышленных пневмолиниях, компрессорном оборудовании.
• Холодильное и климатическое оборудование: Контроль параметров хладагентов.
• Общее машиностроение: Использование в качестве штатного контрольного прибора на различных типах оборудования.

Нормативная и техническая документация

Производство, методики поверки и основные параметры общетехнических манометров регламентируются следующими документами (актуальные версии следует проверять на официальных ресурсах):

• ГОСТ 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия". Это основной стандарт, определяющий термины, типы, параметры, требования к маркировке, безопасности и испытаниям. Ознакомиться с текстом стандарта можно на официальном сайте Федерального информационного фонда по обеспечению единства измерений или на портале технического регулирования.
• Рекомендации МИ 3028-2021 (ГКИНП-17-004-2021) "Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, датчики давления. Методика поверки". Этот документ описывает процедуры поверки средств измерений давления. Информация доступна на сайте Реестра средств измерений Росстандарта (ФГИС "Аршин").
• Требования к безопасности оборудования, работающего под давлением, могут регулироваться техническими регламентами Таможенного союза, например, ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением". Тексты регламентов размещены на официальном сайте Евразийской экономической комиссии (ЕЭК).

Эксплуатация и особенности

При монтаже и эксплуатации манометра ТМ-510Р.00 необходимо соблюдать следующие условия:

• Монтаж должен производиться с использованием подходящего уплотнительного материала (лента ФУМ, уплотнительная нить) для обеспечения герметичности соединения.
• Рабочая среда не должна быть агрессивной по отношению к медным сплавам (латунь, бронза).
• Температура окружающей среды и измеряемой среды должна находиться в пределах, указанных в паспорте прибора (обычно от -40°C до +60°C для окружающей среды).
• Запрещается эксплуатация при вибрациях и пульсациях давления, превышающих допустимые для прибора значения. В таких случаях необходимо использовать демпферы или манометры с заполненным корпусом (глицерином или силиконом).
• Для поддержания точности показаний прибор должен проходить периодическую поверку в аккредитованных центрах стандартизации и метрологии в соответствии с межповерочным интервалом (МПИ), указанным в паспорте.

Преимущества модели ТМ-510Р.00

Выбирая данный манометр, вы получаете:

• Соответствие ГОСТ: Гарантия стандартизированного качества и взаимозаменяемости.
• Надежность: Прочная конструкция корпуса и проверенная временем трубчато-пружинная измерительная система.
• Универсальность монтажа: Радиальный штуцер упрощает установку в большинство типовых схем.
• Четкая визуализация: Контрастная шкала с четкой градуировкой позволяет легко снимать показания.
• Доступность: Широкое распространение модели обеспечивает легкий поиск аналогов и комплектующих.

Манометр ТМ-510Р.00 — это оптимальное сочетание точности, долговечности и стоимости для решения повседневных задач контроля давления в промышленных и бытовых системах.
