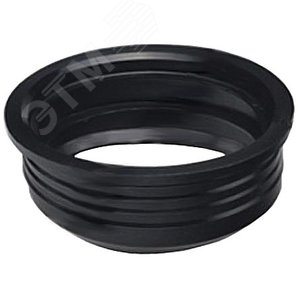

Переходная манжета 50х73 (DN50) предназначена для герметичного и надежного соединения полимерных (ПВХ, ПП, ПЭ) или асбестоцементных трубопроводов наружным диаметром 73 мм с чугунным раструбом типа «тапер» (Taper). Данное изделие является ключевым элементом при реконструкции, ремонте и строительстве инженерных сетей, обеспечивая технологическую стыковку труб из разнородных материалов.
Манжета представляет собой комбинированное уплотнительное устройство, состоящее из эластичного корпуса и жесткого каркаса. Корпус изготавливается из высококачественной резины на основе каучуков (EPDM, SBR), устойчивой к старению, перепадам температур, воздействию агрессивных сред, содержащихся в сточных водах. Внутренняя часть манжеты имеет цилиндрическую форму под диаметр 73 мм, а внешняя — коническую (сужающуюся), точно соответствующую геометрии стандартного чугунного раструба «тапер». Для обеспечения механической прочности и предотвращения смещения или выдавливания при монтаже и эксплуатации изделие часто армируется металлическими (оцинкованная сталь) или полимерными кольцами.
Изделие применяется в системах безнапорной и напорной (в пределах рабочих характеристик) канализации, дренажа, ливневых стоков. Используется при подключении новых полимерных труб к существующим чугунным магистралям, для врезок, ремонта поврежденных участков чугунной сети, а также при монтаже сантехнического оборудования. Манжета обеспечивает плавный переход, компенсируя различия в коэффициентах линейного расширения материалов и демпфируя вибрации.
• Условный проход (DN): 50 мм.
• Наружный диаметр присоединяемой трубы: 73 мм (серия 73 для полимерных труб).
• Тип присоединения: раструб чугунный «тапер» (Taper).
• Рабочая среда: бытовые и промышленные сточные воды, атмосферные осадки.
• Температурный диапазон: от -30°C до +90°C (кратковременно до +110°C).
• Рабочее давление: до 10-16 бар (в зависимости от конкретной конструкции и материала).
• Срок службы: не менее 20-30 лет при соблюдении условий монтажа и эксплуатации.
• Универсальность: Решает проблему соединения труб из разных материалов без необходимости сложной механической обработки.
• Герметичность: Обеспечивает долговечное и плотное соединение, предотвращая утечки и инфильтрацию грунтовых вод.
• Компенсация несоосностей: Допускает незначительные угловые отклонения (до 3-5 градусов) между осями соединяемых труб.
• Вибрационная и акустическая изоляция: Резиновый корпус гасит шумы и вибрации, характерные для чугунных систем.
• Простота монтажа: Установка не требует специального оборудования, сварки или клеевых составов. Монтаж осуществляется вручную после очистки и подготовки поверхностей.
• Ремонтопригодность: Позволяет быстро заменить участок трубы без разрушения чугунного раструба.
Производство, технические требования и методы испытаний подобных соединительных элементов регламентируются рядом межгосударственных и национальных стандартов. При выборе и применении манжеты необходимо руководствоваться следующей документацией:
• ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²). Типы. Присоединительные размеры и размеры уплотнительных поверхностей». Определяет общие требования к присоединительным элементам.
• ГОСТ 28157-89 «Трубы чугунные напорные. Технические условия». Регламентирует параметры чугунных труб, включая раструбные соединения.
• ГОСТ Р 54475-2011 (ИСО 4633:2002) «Трубы и фитинги из термопластов для безнапорных подземных канализаций. Методы испытаний резиновых уплотнительных колец». Ключевой стандарт для испытания герметизирующих элементов.
• СП 40-101-2000 «Проектирование и монтаж трубопроводов из полипропилена «случайный сополимер»». Содержит рекомендации по монтажу соединений.
• СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Устанавливает правила монтажа внутренних систем, включая соединения разнородных труб.
1. Подготовка: Очистить внутреннюю поверхность чугунного раструба «тапер» и наружную поверхность полимерной трубы от грязи, окалины, заусенцев.
2. Смазка: Нанести на внутреннюю резиновую поверхность манжеты и наружную поверхность трубы специальную силиконовую смазку или мыльный раствор для облегчения установки.
3. Установка: Вставить манжету узкой (конической) частью в чугунный раструб до упора. Затем с усилием, но без применения ударных инструментов, ввести полимерную трубу диаметром 73 мм в цилиндрическую часть манжеты до отметки глубины посадки.
4. Проверка: Убедиться в отсутствии перекосов и равномерности посадки. Провести испытание на герметичность в соответствии с проектом.
• Перед покупкой необходимо точно замерить внутренний диаметр чугунного раструба и внешний диаметр подключаемой трубы.
• Убедиться, что чугунный раструб имеет именно коническую форму «тапер», а не параллельную.
• Запрещается использовать манжету при наличии трещин, сколов или значительной коррозии на рабочей поверхности чугунного раструба.
• Не допускается монтаж при температуре окружающей среды ниже -15°C без предварительного прогрева изделия.
• Для получения актуальной информации о стандартизации рекомендуется обращаться к официальным текстам документов на ресурсах:
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
- Техническая документация и стандарты на портале «Техэксперт»
- Официальные тексты нормативных актов
Переходная манжета 50х73 на чугунный тапер — это современное, эффективное и простое решение для создания долговечных гибридных соединений в трубопроводных системах. Ее применение позволяет значительно сократить сроки монтажных и ремонтных работ, обеспечивая при этом высокий уровень надежности и герметичности стыка. Корректный подбор изделия в соответствии с нормативной базой и соблюдение технологии монтажа гарантируют бесперебойную работу инженерной сети на протяжении десятилетий.
