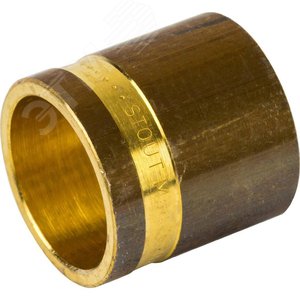

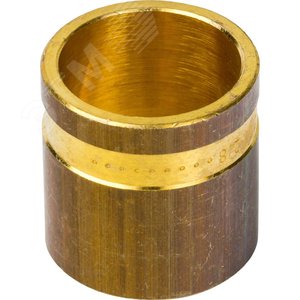

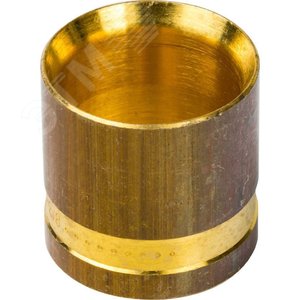

Гильза 20 аксиальная монтажная из латуни представляет собой высокотехнологичный соединительный элемент, предназначенный для создания надежных, долговечных и электробезопасных соединений проводов в электрических сетях и установках. Данное изделие соответствует типоразмеру 20, что указывает на его номинальное сечение соединяемых проводников. Аксиальная (продольная) конструкция обеспечивает удобство монтажа и оптимальное распределение механических нагрузок.
Изготовление гильзы из качественной латуни марки ЛС59-1 или аналогов обеспечивает ряд ключевых преимуществ:
Высокая электропроводность: Минимальные потери тока в точке соединения.
Коррозионная стойкость: Устойчивость к окислению и воздействию влажной среды, что продлевает срок службы соединения.
Пластичность и прочность: Латунь отлично обжимается, сохраняя форму и обеспечивая высокую механическую прочность соединения.
Антимагнитные свойства: Важно для специальных применений.
Гильза имеет форму полого цилиндра с гладкой внутренней поверхностью для удобства ввода предварительно скрученных жил. Аксиальное расположение означает, что провода вводятся с противоположных торцов изделия, что идеально для сращивания кабелей или удлинения линий. После ввода проводов соединение фиксируется методом опрессовки с помощью специального ручного или гидравлического инструмента (клещей), что создает неразъемный контакт, по надежности сопоставимый с цельным проводом.
Данные гильзы нашли широкое применение в различных отраслях:
• Монтаж силовых и осветительных электрических сетей напряжением до 1000 В.
• Соединение проводов в распределительных щитах, боксах и узлах учета.
• Устройство ответвлений от магистральных линий без их разрыва.
• Ремонтные и восстановительные работы на кабельных линиях.
• Промышленное электрооборудование, судовое электрооборудование, объекты инфраструктуры.

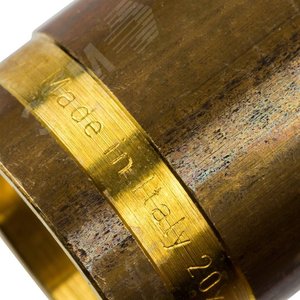

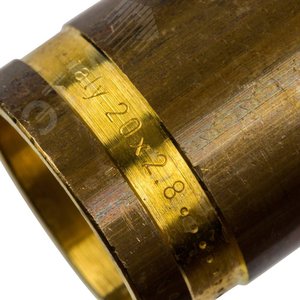

Типоразмер "20" указывает на рекомендуемое суммарное сечение соединяемых алюминиевых или медных жил (например, 16 мм² + 4 мм² или иная комбинация в пределах номинала). Для точного определения всегда следует руководствоваться технической документацией производителя и действующими стандартами. Маркировка наносится на поверхность гильзы и обычно включает тип металла, размер и иногда стандарт.
Производство и применение гильз монтажных латунных регламентируется рядом межгосударственных и национальных стандартов, обеспечивающих безопасность и надежность электроустановок. Ключевые документы:
• ГОСТ Р МЭК 60228-2004 (Провода кабельные. Требования к сечениям жил) - определяет номиналы сечений.
• ГОСТ Р 50043.1-99 (МЭК 60947-1-96) - Аппаратура распределения и управления низковольтная. Общие требования и методы испытаний (касается правил соединения).
• Правила устройства электроустановок (ПУЭ), актуальное 7-е издание - основной документ для монтажа в РФ. Разделы 2.1. (Электропроводки), 3.4. (Соединения и ответвления).
• СП 76.13330.2016 "Электротехнические устройства" (актуализированная редакция СНиП 3.05.06-85) - нормы монтажа.
• ГОСТ 7386-80 (изменен) - Гильзы клеммные для соединения алюминиевых и медных жил. Общие технические условия (смежный стандарт, задающий общие принципы).
Для детального ознакомления с требованиями к монтажным соединениям рекомендуется обращаться к первоисточникам:
• Правила устройства электроустановок (ПУЭ) на портале Техэксперт
• СП 76.13330.2016 на портале Техэксперт
• Официальный сайт Росстандарта (ФГУП "Стандартинформ") - для информации о стандартах.
• Трудовой кодекс РФ (разделы об охране труда при электромонтажных работах)
1. Подготовка: Убедитесь, что соединение будет производиться на обесточенной линии. Проверьте соответствие сечения проводов типоразмеру гильзы.
2. Зачистка: Снимите изоляцию с концов проводов на длину, равную глубине гильзы.
3. Ввод проводов: Введите зачищенные концы жил с противоположных сторон гильзы до упора.
4. Опрессовка: Используя обжимные клещи с матрицей соответствующего размера, выполните обжим гильзы в двух или более точках (в соответствии с инструкцией к инструменту).
5. Изоляция: Готовое соединение должно быть надежно изолировано с помощью термоусадочной трубки с клеевым слоем или изоленты.
ВАЖНО: Монтаж должен проводить квалифицированный персонал с соблюдением всех норм электробезопасности.
Гильза 20 аксиальная монтажная латунная — это современное, проверенное решение для создания постоянных электрических соединений, отвечающее строгим требованиям нормативной документации. Ее использование гарантирует низкое переходное сопротивление, высокую механическую прочность и длительный срок службы электроустановки, что является залогом безаварийной и стабильной работы всей системы электроснабжения.
