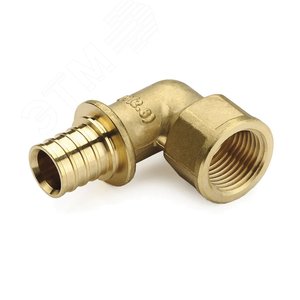

Угольник 16х1/2'ВР переходной с внутренней резьбой, аксиальный, латунь

Угольник 16х1/2" ВР переходной аксиальный латунный

Латунный аксиальный переходной угольник с внутренней резьбой 16х1/2" ВР (внутренняя/внутренняя) — это высоконадежный фитинг, предназначенный для монтажа трубопроводных систем различного назначения. Изделие обеспечивает соединение двух участков трубы под углом 90 градусов с переходом с диаметра 16 мм (по метрической системе) на диаметр 1/2 дюйма (по дюймовой системе). Конструкция с внутренней резьбой на обоих концах (ВР-ВР) позволяет осуществлять резьбовое соединение с внешней резьбой соответствующих труб, штуцеров или другого оборудования.

Конструктивные особенности и материал

Фитинг изготовлен из качественной латуни, что обеспечивает ряд ключевых преимуществ:

• Коррозионная стойкость: Устойчивость к воздействию воды, теплоносителей и многих других сред, что продлевает срок службы системы.
• Механическая прочность: Способность выдерживать высокое рабочее давление и механические нагрузки.
• Пластичность: Материал менее подвержен растрескиванию при монтажных напряжениях.
• Герметичность соединения: Обеспечивается точным соответствием резьбы стандартам.

Аксиальная (осевая) конструкция подразумевает, что оси входного и выходного патрубков лежат в одной плоскости, что важно для компактного и предсказуемого монтажа в ограниченном пространстве.

Область применения

Угольник 16х1/2" ВР аксиальный широко используется в системах:

• Водоснабжения (холодного и горячего).
• Отопления (в составе радиаторной обвязки, коллекторов, котельного оборудования).
• Газоснабжения (при условии применения разрешенных для газа фитингов и соответствующих уплотнительных материалов).
• Пневматических систем.
• Промышленных трубопроводов для транспортировки неагрессивных сред.

Изделие предназначено для стационарного монтажа в системах с рабочими параметрами (давление, температура), соответствующими характеристикам материала и резьбового соединения.

Технические характеристики и стандарты

Фитинг соответствует основным требованиям, предъявляемым к соединительным деталям трубопроводов. При выборе и монтаже необходимо руководствоваться действующими нормативными документами:

• Резьба метрическая (16 мм): Основные параметры определяются стандартом ГОСТ 24705-2004 "Резьба метрическая. Основные размеры".
• Резьба трубная цилиндрическая (1/2"): Соответствует стандарту ГОСТ 6357-81 "Резьба трубная цилиндрическая". Обозначение резьбы: G1/2".
• Общие требования к фитингам: Изготовление, материалы, параметры давления могут регламентироваться такими документами, как ГОСТ 32415-2013 (EN 10241:2000) "Фитинги стальные и чугунные резьбовые. Общие технические условия" (для аналогичных изделий из черных металлов, многие положения применимы и к латунным).
• Материал (латунь): Маркировка и химический состав латуни для фитингов часто соответствуют стандартам, например, ГОСТ 15527-2004 "Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки".

Перед монтажом убедитесь в соответствии фитинга проектным требованиям и параметрам системы.

Монтаж и эксплуатация

Для обеспечения долговечной и герметичной службы соединения необходимо:

1. Проверить фитинг и резьбу на отсутствие повреждений и заусенцев.
2. Очистить резьбы от загрязнений.
3. При монтаже использовать уплотнительный материал, рекомендованный для конкретной системы (лента ФУМ, нить, паста), нанося его на наружную резьбу соединяемых элементов. Избегайте попадания уплотнителя внутрь проходного канала.
4. Затяжку производить с умеренным усилием, достаточным для герметизации, но без перетяжки, которая может привести к срыву резьбы или деформации корпуса фитинга. Рекомендуется использовать динамометрические ключи в соответствии с нормами.
5. Эксплуатировать систему в пределах допустимых для латуни температур (обычно до +150°C) и давления (зависит от класса прочности).

Важно: Для систем газоснабжения монтаж должен производиться с соблюдением специальных правил, например, СП 62.13330.2011 "Газораспределительные системы", с использованием только фитингов, имеющих соответствующие разрешения.

Гарантии и безопасность

Качественное изделие из латуни обеспечивает многолетнюю надежную работу. Безопасность эксплуатации достигается строгим соблюдением правил монтажа, норм проектирования и эксплуатационных параметров. Использование фитингов, не соответствующих стандартам или имеющих дефекты литья (раковины, трещины), в ответственных системах недопустимо. Ответственность за соответствие применяемых материалов и качество монтажа несет организация, выполняющая работы.
