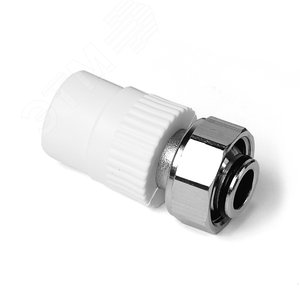

Муфта комбинированная 20x3/4' ВР накидная гайка, евроконус, полипропиленовая PPR белая

Артикул: PA75010P
Бренд: PRO AQUA
290.7 руб.
В наличии 70 шт
Срок поставки: 5 дн.
Срок изготовления: 4 дн.
Цена может быть не актуальной

Основные характеристики

Артикул:PA75010P
Бренд:PRO AQUA
Единица измерения:шт
Тип изделия: Штуцер
Диаметр, мм: 20
Материал изделия: Полипропилен
Рабочее давление, бар: 25
Тип соединения: Сварка - резьба
Вид резьбы: ВР

Муфта комбинированная PPR 20x3/4" ВР: Надежное соединение разнородных труб

Комбинированная муфта 20x3/4" ВР (внутренняя резьба) с накидной гайкой и евроконусом — это высокотехнологичный фитинг, предназначенный для создания герметичных, долговечных и удобных в монтаже переходных соединений между полипропиленовой (PPR) трубой диаметром 20 мм и трубой или штуцером с наружной резьбой 3/4 дюйма. Изделие изготовлено из высококачественного полипропилена типа PPR (случайный сополимер), что обеспечивает полную совместимость с PPR-системами и соответствует строгим требованиям современных инженерных сетей.

Конструктивные особенности и преимущества

Материал корпуса: Белый полипропилен PPR-100. Материал отличается высокой химической стойкостью, отсутствием коррозии, отложений и зарастания внутреннего сечения. Не токсичен для транспортировки питьевой воды, что подтверждается соответствующими санитарно-эпидемиологическими заключениями.

Комбинированный узел: Состоит из литого PPR-корпуса с внутренней металлической вставкой. Вставка имеет внутреннюю цилиндрическую резьбу 3/4 дюйма (обозначается как "ВР") и оснащена накидной гайкой с уплотнительным евроконусом (конусным кольцом).

Принцип соединения "евроконус": Ключевое преимущество фитинга. Герметизация достигается за счет прижима конусного уплотнительного кольца (часто изготавливаемого из тефлона или резины EPDM) к наружной поверхности подключаемого штуцера накидной гайкой. Такое соединение не требует использования льна, фум-ленты или других уплотнителей, обеспечивает быстрый монтаж/демонтаж без повреждения резьбы и высокую надежность.

Сварное соединение с PPR-трубой: С другой стороны фитинг имеет гильзу под низкотемпературную полифузионную сварку с PPR-трубой 20 мм. При правильной сварке образуется монолитное, абсолютно герметичное соединение, прочность которого превышает прочность самой трубы.

Область применения

Муфта предназначена для монтажа трубопроводов холодного и горячего водоснабжения (до +70°C, кратковременно до +95°C), отопления, включая системы "теплый пол", а также для технологических линий в промышленности. Идеальна для подключения:

  • Смесителей, водорозеток, полотенцесушителей, бойлеров, счетчиков воды к полипропиленовым стоякам.
  • Радиаторов отопления к PPR-трубопроводам.
  • Гибких подводок, фильтров и другого оборудования с накидной гайкой или наружной резьбой.

Технические параметры

  • Наружный диаметр PPR-трубы: 20 мм (номинальный диаметр DN20).
  • Размер резьбового соединения: 3/4 дюйма (внутренняя резьба, ВР).
  • Рабочее давление (PN): PN20 (20 бар при +20°C) или PN25 (25 бар при +20°C) в зависимости от толщины стенки сырья. Для горячей воды допустимое давление снижается в соответствии с кривыми зависимости давления от температуры для PPR.
  • Рабочая температура: До +70°C постоянно, до +95°C кратковременно.
  • Стандарты: Изготовлена в соответствии с ГОСТ 32415-2013 "Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия", а также международными стандартами DIN 8077/8078.

Нормативная документация и стандарты

Качество и безопасность фитингов для питьевого водоснабжения регламентируются рядом государственных и международных стандартов. При выборе и монтаже рекомендуется руководствоваться следующей документацией:

  • ГОСТ 32415-2013 — основной стандарт, определяющий технические условия на трубы и фитинги из термопластов. Документ устанавливает требования к материалам, размерам, механическим свойствам и методам испытаний. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
  • СанПиН 2.1.4.1074-01 "Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества." — определяет гигиенические требования к материалам, контактирующим с водой. Актуальную редакцию можно найти на портале Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека (Роспотребнадзор).
  • СП 40-101-2000 "Проектирование и монтаж трубопроводов из полипропилена "рандом сополимер" — свод правил по монтажу PPR-систем (хотя может быть заменен более новыми отраслевыми рекомендациями).
  • Технический регламент Таможенного союза ТР ЕАЭС 044/2017 "О безопасности упакованной питьевой воды, включая природную минеральную воду" — касается вопросов безопасности материалов.

Инструкция по монтажу (кратко)

  1. Отрезать трубу 20 мм специальными ножницами строго перпендикулярно оси.
  2. Очинить торец трубы и гильзу муфты от загрязнений, зачистить наружную поверхность трубы до чистого слоя на глубину входа в гильзу.
  3. Отметить на трубе глубину сварки (до упора в мультиплексную вставку).
  4. Нагреть сварочный аппарат до температуры ~260±5°C.
  5. Одновременно насадить трубу и гильзу муфты на соответствующие насадки аппарата, выдержать время нагрева (см. таблицу сварки для конкретного аппарата и диаметра).
  6. Быстро снять детали, соединить их плавным поступательным движением до метки, без проворачивания. Фиксировать в неподвижном положении до времени охлаждения (15-30 секунд).
  7. Резьбовую часть муфты оставить свободной, не заваренной. Для подключения на наружную резьбу ответной части (штуцера) накрутить накидную гайку муфты, обеспечив герметизацию через евроконус. Затяжку производить ключом умеренно, без чрезмерных усилий.

Гарантии и хранение

Изделие сохраняет свои свойства при правильном хранении в закрытых складских помещениях, защищенных от прямых солнечных лучей и механических повреждений. Срок службы правильно смонтированной системы с использованием данного фитинга в системах ХВС и отопления составляет не менее 50 лет. Гарантийные обязательства производителя действуют при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

Использование комбинированной муфты 20x3/4" ВР с евроконусом — это современное, технологичное и надежное решение для создания разборных узлов в полипропиленовых трубопроводах, обеспечивающее многолетнюю безаварийную службу инженерных систем.

Тип изделия: Штуцер
Диаметр, мм: 20
Материал изделия: Полипропилен
Рабочее давление, бар: 25
Тип соединения: Сварка - резьба
Вид резьбы: ВР
Резьба: 3/4‘
Цвет: Белый
