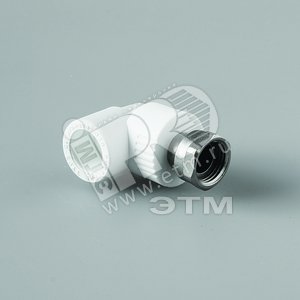

Комбинированный переходной угольник предназначен для соединения трубопроводов из полипропилена PPR с сантехнической арматурой или оборудованием, имеющим резьбовое присоединение. Фитинг обеспечивает поворот трубопровода на 90 градусов и плавный переход с полифузной (сварной) технологии монтажа на резьбовое соединение. Изделие оснащено накидной гайкой (американкой), что значительно упрощает монтаж, демонтаж и обслуживание узлов системы без необходимости вращения или разрезания труб.
Фитинг состоит из двух основных частей: литого полипропиленового корпуса с муфтой под сварку и металлической резьбовой вставки с накидной гайкой. Корпус изготовлен из стабилизированного полипропилена типа PPR (Polypropylene Random Copolymer) белого цвета, обладающего высокой химической стойкостью и долговечностью. Резьбовая часть (штуцер) выполнена из латунного сплава с никелевым покрытием, что обеспечивает коррозионную стойкость и механическую прочность соединения. Накидная гайка позволяет создавать разъемное соединение, герметизируемое по конусу или via прокладки (в зависимости от конструкции).
Размеры: Полипропиленовая муфта — наружный диаметр 32 мм (PN20 или PN25, в зависимости от толщины стенки трубы). Резьбовая часть — наружная трубная резьба 1 1/4 дюйма (G1 1/4").
Рабочая среда: Холодная и горячая вода (питьевая и техническая), сжатый воздух в пределах допустимых давлений.
Рабочее давление (PN): До 20 или 25 бар при температуре 20°C. При работе с горячей средой (до 70°C) допустимое давление снижается. Важно учитывать паспортные данные производителя фитинга.
Температурный диапазон: От 0°C до +95°C (кратковременно до +110°C).
Монтаж: Полипропиленовая часть монтируется методом полифузной сварки (с помощью специального сварочного аппарата для ППР). Резьбовое соединение собирается вручную с обязательным использованием уплотнительного материала (лента ФУМ, нить Tangit Unilok или анаэробный герметик) для обеспечения герметичности. Затяжку накидной гайки следует производить динамометрическим ключом в соответствии с рекомендациями производителя оборудования.
Фитинг широко применяется в системах хозяйственно-питьевого водоснабжения, отопления (в том числе напольного), ирригации, а также в технологических трубопроводах для неагрессивных сред. Основное назначение — подключение к полипропиленовому контуру радиаторов, полотенцесушителей, бойлеров, счетчиков воды, фильтров, смесителей и другого оборудования с резьбовым вводом. Угловой переход особенно востребован в случаях, когда необходимо компактно и надежно организовать поворот трубопровода с одновременным переходом на другой тип соединения.
Качество и безопасность фитингов для питьевого водоснабжения регламентируются рядом национальных и международных стандартов. При выборе и монтаже рекомендуется ориентироваться на следующие документы:
Использование комбинированного угольника с накидной гайкой предоставляет существенные монтажные преимущества: возможность быстрого отсоединения оборудования без нарушения целостности трубопровода, компенсация небольших погрешностей в соосности, повторное использование разъемного узла. Полипропилен PPR обеспечивает абсолютную коррозионную стойкость, низкую шероховатость внутренней поверхности (что препятствует образованию отложений), экологическую безопасность и длительный срок службы (более 50 лет при корректной эксплуатации в системах холодного водоснабжения). Белый цвет гармонично сочетается с большинством сантехнических коммуникаций.
1. Сварку полипропиленовой части необходимо проводить на чистой, обезжиренной поверхности трубы и фитинга с помощью сертифицированного аппарата. Соблюдайте время нагрева, стыковки и охлаждения, указанное в таблицах производителя сварочного оборудования.
2. При сборке резьбы избегайте чрезмерных усилий, чтобы не повредить резьбовой штуцер или корпус арматуры. Герметизируйте только резьбу штуцера, не допуская попадания уплотнителя на конусное уплотнение или прокладку.
3. Убедитесь, что используемый фитинг имеет маркировку, подтверждающую пригодность для питьевой воды (пиктограмма "стекло-вилка" или соответствующая запись).
4. При проектировании системы учитывайте коэффициент линейного расширения полипропилена, особенно для линий ГВС.
5. Проверяйте систему на герметичность под рабочим давлением после завершения монтажа.
Данное описание является общим. Всегда руководствуйтесь технической документацией и инструкциями конкретного производителя фитинга, а также действующими нормами и правилами монтажа.
