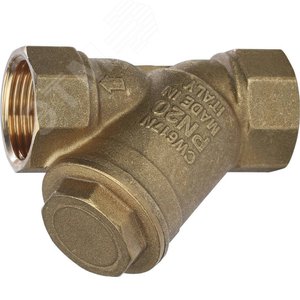

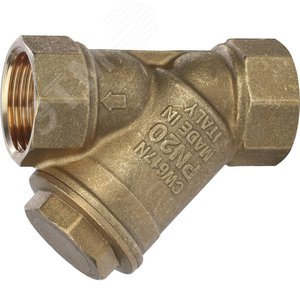

Фильтр ВВ 1 сетчатый косой никелированный представляет собой высокоэффективное устройство механической очистки, предназначенное для защиты трубопроводных систем, запорной и регулирующей арматуры, счетчиков и технологического оборудования от попадания твердых механических частиц. Конструкция фильтра отличается угловым (косым) расположением отстойника, что обеспечивает минимальное гидравлическое сопротивление и позволяет осуществлять очистку фильтрующего элемента без полного демонтажа устройства с трубопровода. Никелированное покрытие корпуса и крышки обеспечивает повышенную коррозионную стойкость и эстетичный внешний вид, позволяя использовать фильтр в системах с повышенными требованиями к долговечности и визуальному соответствию.

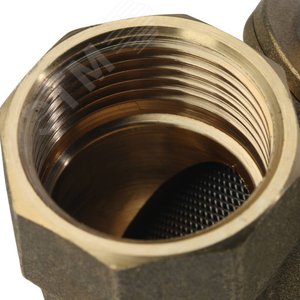

Фильтр ВВ 1 состоит из литого корпуса с косым отстойником, в котором размещен цилиндрический фильтрующий элемент из нержавеющей сетки. Патрубки для подключения к трубопроводу расположены на одной оси. Поток рабочей среды, поступая во входной патрубок, направляется в косую камеру, где происходит резкое снижение скорости течения. Благодаря этому, под действием силы тяжести, наиболее крупные механические включения осаждаются в нижней части отстойника. Далее среда проходит через сетчатый элемент, который задерживает более мелкие частицы, размер которых превышает ячейку сетки. Очищенная среда выходит через выходной патрубок. Герметичность разъемного соединения (крышки отстойника) обеспечивается прокладкой. Для извлечения и очистки сетчатого элемента необходимо открутить гайку крепления крышки отстойника.
| Параметр | Значение / Описание |
|---|---|
| Тип фильтра | Сетчатый, косой (угловой), грязевик |
| Модель / Исполнение | ВВ 1 с никелированным покрытием |
| Присоединение к трубопроводу | Резьбовое (внутренняя резьба), муфтовое |
| Условный проход (Ду) | 15, 20, 25, 32, 40 мм (стандартные типоразмеры) |
| Рабочее давление (Ру) | До 1,6 МПа (16 бар, ~16 атм.) |
| Рабочая температура | До +150°C (для стандартного исполнения) |
| Материал корпуса и крышки | Латунь с никелевым гальваническим покрытием |
| Фильтрующий элемент | Цилиндрическая сетка из нержавеющей стали (AISI 304) |
| Тонкость фильтрации (размер ячейки) | От 500 до 800 мкм (стандартно 500 мкм, возможны другие варианты) |
| Рабочие среды | Вода (холодная, горячая), сжатый воздух, нейтральные жидкости, пар |
Фильтр ВВ 1 сетчатый косой никелированный находит применение во всех сферах, где требуется надежная механическая очистка транспортируемой среды:
Производство, технические требования и испытания фильтров сетчатых регламентируются рядом государственных стандартов и нормативных документов. При выборе, монтаже и эксплуатации фильтра ВВ 1 рекомендуется руководствоваться следующими ресурсами:
Основные стандарты и нормативы:

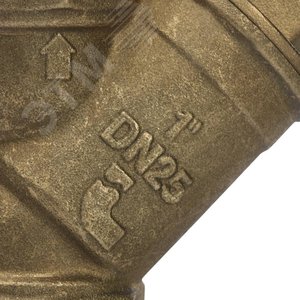

Монтаж фильтра ВВ 1 должен производиться на горизонтальном или вертикальном участке трубопровода с направлением потока, совпадающим со стрелкой на корпусе фильтра (от входного к выходному патрубку). Отстойник (косая камера) должен быть ориентирован вниз для обеспечения эффективного осаждения частиц. Перед фильтром и после него рекомендуется установить запорную арматуру (шаровые краны) для возможности его отключения при обслуживании. Обслуживание (очистка) фильтра заключается в периодическом отключении участка, откручивании крышки отстойника, извлечении и промывке сетчатого элемента, а также удалении шлама из корпуса. Периодичность обслуживания определяется степенью загрязненности рабочей среды. При монтаже следует избегать приложения чрезмерных усилий к корпусу фильтра, использовать соответствующие уплотнительные материалы (лента ФУМ, нить, паста) для резьбовых соединений.
Стандартная комплектация фильтра ВВ 1 включает сам фильтр в сборе (корпус с сеткой, крышка отстойника с прокладкой и крепежной гайкой). По требованию заказчика возможны исполнения с различной тонкостью фильтрации (разным размером ячейки сетки), а также с присоединительной резьбой по другим стандартам (например, NPT). В качестве опции могут поставляться дополнительные прокладки для обслуживания. Важно отметить, что для сред с высокими температурами (пар) необходимо использовать термостойкие уплотнения, информация о которых должна быть указана в паспорте изделия.
Примечание: Представленная информация носит справочный характер. Технические характеристики, материалы и комплектация могут уточняться для конкретных партий продукции. Для получения точных данных, соответствующих маркировке на конкретном изделии, следует обращаться к официальной технической документации производителя. Все нормативные ссылки предоставлены для ознакомления с действующими стандартами в области трубопроводной арматуры и безопасности инженерных систем.
