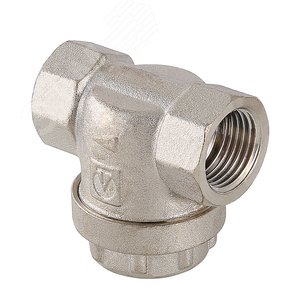

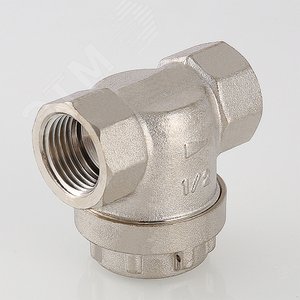

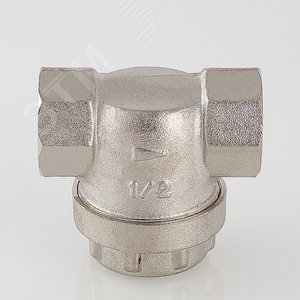

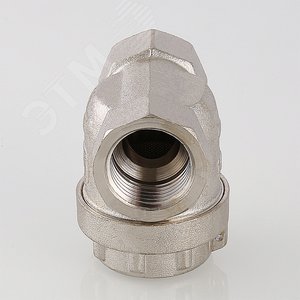

Фильтр латунный сетчатый прямой 1/2' ВВ

Фильтр латунный сетчатый прямой 1/2" ВВ (внутренняя/внутренняя резьба)

Фильтр латунный сетчатый прямой 1/2" ВВ — это высоконадежный элемент трубопроводной арматуры, предназначенный для механической очистки воды и других жидких сред от твердых взвешенных частиц (окалина, песок, ржавчина, иные механические включения). Его установка защищает чувствительное оборудование (счетчики, клапаны, смесители, бытовую технику) от износа, засоров и поломок, обеспечивая стабильную и долговечную работу систем водоснабжения, отопления и технологических линий.

Конструктивные особенности и принцип действия

Фильтр состоит из прочного корпуса из латуни, обладающей высокой коррозионной стойкостью и механической прочностью. Внутри корпуса установлен фильтрующий элемент в виде цилиндрической сетки, выполненной из нержавеющей стали. Сетка имеет мелкое ячеистое сечение, размер которого определяет степень фильтрации (обычно от 100 до 500 мкм для бытового применения).

Прямая конструкция (ось входа и выхода потока совпадают) обеспечивает минимальное гидравлическое сопротивление. Поток жидкости поступает через входное отверстие, проходит через сетку, где происходит улавливание загрязнений, и очищенная среда выходит через выходной патрубок. Резьбовое соединение типа ВВ (внутренняя резьба с обеих сторон — "гайка-гайка") 1/2" (15 мм) является стандартным для подключения в разрыв трубопровода.

Сфера применения

• Системы холодного и горячего водоснабжения в квартирах, домах, административных зданиях.
• Вводные узлы трубопроводов для защиты общедомовых и квартирных систем.
• Системы отопления (защита котлов, циркуляционных насосов, теплообменников).
• Предварительная очистка перед приборами учета (водосчетчиками).
• Технологические линии, требующие грубой механической очистки жидкости.

Ключевые преимущества

• Долговечность и надежность: Латунный корпус устойчив к коррозии и перепадам давления.
• Эффективная фильтрация: Сетка из нержавеющей стали обеспечивает качественную очистку без снижения пропускной способности.
• Простота обслуживания: Большинство моделей имеют разборную конструкцию (с пробкой для ревизии), позволяющую легко извлечь и промыть сетку.
• Универсальность: Подходит для различных жидкостей в рамках эксплуатационных характеристик.
• Компактность: Прямая форма удобна для монтажа в ограниченном пространстве.

Технические характеристики (типовые)

• Условный проход (Ду): 15 мм (1/2 дюйма).
• Тип присоединения: Внутренняя резьба (ВВ/G).
• Рабочая среда: Вода, теплоносители, сжатый воздух (в зависимости от уплотнений).
• Рабочее давление (Pn): до 1.6 МПа (16 бар).
• Рабочая температура: до +110°C (для стандартных уплотнений).
• Материал корпуса: Латунь.
• Материал фильтрующего элемента: Сетка из нержавеющей стали (AISI 304).
• Тонкость фильтрации (номинальная): 500 мкм (может варьироваться).

Нормативная и техническая документация

Производство, параметры и испытания сетчатых фильтров регламентируются рядом межгосударственных и национальных стандартов. При выборе и эксплуатации рекомендуется ориентироваться на следующую документацию:

• ГОСТ 31838-2012 (ISO 2942:2004) "Арматура трубопроводная. Фильтры сетчатые. Общие технические условия". Этот стандарт устанавливает классификацию, основные параметры, требования к материалам, конструкции, безопасности, испытаниям и маркировке сетчатых фильтров. Актуальную редакцию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале правовой информации.
• ГОСТ Р 52720-2007 "Арматура трубопроводная. Термины и определения". Определяет основные понятия, используемые в области трубопроводной арматуры.
• СП 30.13330.2021 "Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*". Свод правил рекомендует установку фильтров на вводах водопровода в здание и перед приборами учета. Документ доступен на ресурсах нормативно-технической информации, таких как Техэксперт или КонсультантПлюс.
• Общие требования к безопасности сантехнического оборудования могут быть отражены в Технических регламентах Таможенного союза, например, ТР ТС 010/2011 "О безопасности машин и оборудования". Информация размещена на официальном сайте Евразийской экономической комиссии (ЕЭК).

Рекомендации по монтажу и обслуживанию

Монтаж должен производиться на горизонтальном или вертикальном участке трубопровода (с учетом направления потока, указанного стрелкой на корпусе) до защищаемого оборудования. Для удобства последующего обслуживания необходимо обеспечить свободный доступ к фильтру. Перед фильтром рекомендуется установить запорную арматуру.

Периодичность обслуживания (промывки сетки) зависит от степени загрязненности среды. Сигналом к очистке может служить заметное падение давления в системе после фильтра. Для промывки необходимо перекрыть воду, открутить пробку (крышку) ревизии, извлечь и промыть сетчатый элемент под струей воды, после чего установить его на место, обеспечив герметичность сборки.

Заключение

Фильтр латунный сетчатый прямой 1/2" ВВ — это простое, но необходимое устройство для обеспечения чистоты транспортируемой жидкости и защиты дорогостоящего инженерного оборудования. Его применение соответствует требованиям современных строительных норм и значительно повышает ресурс и надежность работы систем водоснабжения и отопления. Правильный подбор по параметрам (резьба, давление, тонкость фильтрации) и регулярное техническое обслуживание гарантируют его эффективную работу на протяжении многих лет.
