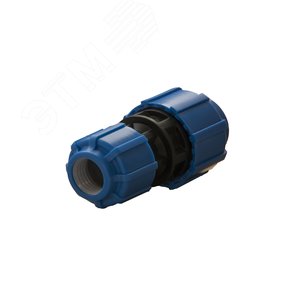

Компрессионная муфта переходная 32 х 25 мм из полиэтилена низкого давления (ПНД) представляет собой высокотехнологичный фитинг, предназначенный для создания надежных, герметичных и долговечных соединений трубопроводов из полиэтилена разного диаметра. Данное изделие обеспечивает плавный переход с трубы наружным диаметром 32 мм на трубу 25 мм, что является частой необходимостью при разводке инженерных сетей. Муфта относится к категории обжимных (компрессионных) фитингов, монтаж которых не требует специального оборудования для сварки (пайки), что делает её идеальным решением для быстрого монтажа и ремонта.
Конструкция муфты продумана для обеспечения максимальной надежности и простоты установки. Она состоит из нескольких ключевых элементов:
• Корпус (основание): Изготовлен из качественного ПНД, обладающего высокой химической стойкостью, механической прочностью и устойчивостью к ультрафиолетовому излучению (при наличии соответствующей маркировки).
• Обжимное кольцо (цанга): Износостойкий элемент, часто из полиоксиметилена (POM) или другого прочного полимера, который надежно фиксирует трубу, предотвращая её осевое смещение и выдергивание под давлением.
• Уплотнительные кольца (EPDM или NBR): Расположены в специальных пазах корпуса. Изготовлены из эластичной резины, стойкой к перепадам температур и агрессивным средам. Обеспечивают герметичность соединения, самостоятельно компенсируя незначительные колебания давления и температуры.
• Зажимная гайка: Позволяет затягивать соединение без использования сложного инструмента (достаточно гаечного ключа).
Принцип монтажа основан на компрессионном обжатии: при закручивании зажимной гайки цанга и уплотнительные кольца равномерно сжимаются вокруг трубы, создавая механически прочное и абсолютно герметичное соединение.
Ключевые преимущества использования:
• Высокая коррозионная стойкость: Не подвержена воздействию блуждающих токов, электрохимической коррозии, агрессивных веществ, содержащихся в почве и транспортируемых средах.
• Долговечность: Срок службы соединения сопоставим со сроком службы самих ПНД труб и составляет не менее 50 лет.
• Простота и скорость монтажа: Не требует дорогостоящего сварочного оборудования и специальных навыков. Монтаж может быть произведен в полевых условиях, в стесненных пространствах и даже под водой.
• Возможность демонтажа и повторного использования: При необходимости соединение можно аккуратно разобрать и использовать фитинг повторно, что экономит ресурсы.
• Универсальность: Подходит для монтажа как напорных (водоснабжение, полив), так и безнапорных (канализация, дренаж, кабельные каналы) систем.
• Эластичность: Полимерная конструкция позволяет гасить гидроудары и вибрации, а также сохранять герметичность при незначительных подвижках грунта.
• Диэлектрические свойства: Обеспечивает электроизоляцию и защиту от блуждающих токов.
Технические параметры:
• Наружные диаметры соединяемых труб (Dнар): 32 мм и 25 мм.
• Номинальное рабочее давление (PN): Как правило, 10-16 бар (1,0-1,6 МПа) для систем холодного водоснабжения.
• Температурный диапазон эксплуатации: От -20°C до +40°C (для холодной воды); до +60°C для отдельных марок ПНД (с учетом снижения рабочего давления).
• Рабочая среда: Холодная и горячая вода (в соответствии с допусками), технические воды, сжатый воздух, жидкие химические вещества, совместимые с ПНД и EPDM.
• Стандарты цвета: Корпус чаще всего черный или синий (для систем водоснабжения), реже — желтый (для газоснабжения, но требуются специальные сертификаты).
Муфта переходная 32х25 мм находит широкое применение в различных отраслях хозяйства:
• Наружные и внутренние системы хозяйственно-питьевого водоснабжения: Для подключения сантехнических приборов, создания ответвлений от магистральной линии, ремонта трубопроводов.
• Оросительные системы и мелиорация: Создание разводки на полях, в теплицах, парках.
• Технологические трубопроводы: Передача неагрессивных жидкостей на производственных предприятиях.
• Системы сжатого воздуха: В пневматических установках низкого и среднего давления.
• Кабельная канализация: Для защиты и организации трасс силовых, телекоммуникационных и оптико-волоконных кабелей.
Производство, технические характеристики и методы испытаний компрессионных фитингов из ПНД регламентируются следующими основными национальными и международными стандартами:
• ГОСТ Р 52134-2003 "Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия". Это основной документ, определяющий требования к материалам, размерам, прочности и долговечности.
• ГОСТ 18599-2001 (ИСО 4427-1:1996) "Трубы напорные из полиэтилена. Технические условия". Стандарт распространяется и на фитинги, используемые в комплексе с трубами.
• СП 40-101-96 "Проектирование и монтаж трубопроводов из полипропилена "Рандом сополимер"". Хотя документ focuses на PP-R, многие принципы монтажа компрессионных систем схожи.
• СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения". Регламентирует общие требования к проектированию и монтажу водопроводных сетей.
• СанПиН 2.1.4.1074-01 "Питьевая вода и водоснабжение населенных мест. Гигиенические требования к качеству воды..." — подтверждает безопасность использования материалов, контактирующих с питьевой водой.
Актуальные тексты этих документов можно всегда найти на официальных интернет-ресурсах:
• КонсультантПлюс — крупнейшая справочно-правовая система.
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт) — официальный источник информации о национальных стандартах (ГОСТ).
• ФГУП "Стандартинформ" — официальный издатель и распространитель стандартов.
• Техэксперт: Электронный фонд правовой и нормативно-технической документации — содержит обширную базу нормативных документов.
1. Подготовка трубы: Отрезать трубу строго перпендикулярно её оси специальным труборезом или ножницами. Удалить заусенцы и фаску.
2. Подготовка муфты: Ослабить зажимную гайку и вставить трубу в фитинг до упора. На трубу предварительно можно нанести метку для контроля глубины погружения.
3. Затяжка: Затянуть гайку руками до упора, а затем дотянуть гаечным ключом на 1-1.5 оборота. Не допускается перетягивание, которое может повредить уплотнитель или сорвать резьбу.
4. Проверка: После монтажа всей системы необходимо провести опрессовку (гидравлические испытания) давлением, в 1.5 раза превышающим рабочее, для проверки герметичности всех соединений.
Использование качественной компрессионной муфты ПНД 32х25 мм гарантирует создание современной, эффективной и беспроблемной трубопроводной системы на десятилетия вперед.
