Звонок ЗД-47 DIN

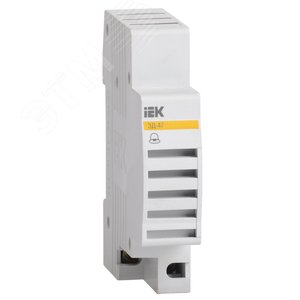

Звонок электромагнитный ЗД-47 DIN (MZD10-230)

Электромагнитный звонок ЗД-47 DIN, также известный под торговым обозначением MZD10-230, представляет собой современное и надежное устройство звукового оповещения, предназначенное для монтажа на стандартную DIN-рейку. Аппарат разработан для применения в системах сигнализации, управления, контроля доступа и других инженерных комплексах, где требуется подача четкого и громкого звукового сигнала.

Назначение и область применения

Звонок ЗД-47 DIN используется для подачи звукового сигнала в различных электроустановках и приборах. Основные сферы применения:

• Системы пожарной и охранной сигнализации (в качестве оповещателя).
• Устройства контроля доступа (турникеты, шлагбаумы, ворота).
• Промышленные системы управления и автоматизации (АСУ ТП) для сигнализации о событиях.
• Бытовые и промышленные звонковые системы.
• Оборудование лифтов и подъемных механизмов.

Устройство соответствует требованиям для применения в электрических цепях переменного тока с номинальным напряжением до 230 В.

Технические характеристики

Звонок ЗД-47 DIN обладает следующими ключевыми техническими параметрами:

• Номинальное напряжение питания: ~230 В, 50 Гц.
• Тип тока: переменный (AC).
• Уровень звукового давления: не менее 70 дБ на расстоянии 1 метра (точное значение зависит от модификации и указывается в технической документации производителя).
• Способ монтажа: на DIN-рейку TH35 (стандартная рейка шириной 35 мм).
• Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69 (для макроклиматических районов с умеренным и холодным климатом, для работы в закрытых помещениях с искусственно регулируемыми климатическими условиями).
• Степень защиты корпуса: IP20 в соответствии с ГОСТ IEC 60529-2014 (защита от проникновения твердых предметов диаметром более 12,5 мм, без защиты от влаги).
• Класс защиты от поражения электрическим током: I (токоведущие части имеют основную изоляцию, а доступные для прикосновения проводящие части соединены с защитным заземляющим проводником).
• Механическая износостойкость: не менее 1 000 000 циклов срабатывания.
• Габаритные размеры: стандартные для модульного оборудования (кратные 17.5 мм по ширине).
• Материал корпуса: термостойкий пластик (поликарбонат, ABS-пластик).

Конструктивные особенности

Корпус устройства выполнен из негорючего термостойкого пластика, что обеспечивает высокий уровень электробезопасности и стойкости к воздействию высокой температуры. Прозрачная лицевая крышка позволяет визуально контролировать состояние и работу внутренних механизмов. Для подключения внешних электрических цепей используются винтовые зажимы, обеспечивающие надежный и безопасный контакт. Наличие стандартного крепления на DIN-рейку значительно упрощает и ускоряет процесс установки и интеграции устройства в электрический щиток, распределительный шкаф или другое оборудование.

Принцип действия

Принцип работы звонка основан на электромагнитном эффекте. При подаче номинального напряжения (~230 В) на клеммы устройства через катушку электромагнита начинает протекать электрический ток. Создаваемое электромагнитное поле приводит в движение якорь (ударный механизм), который воздействует на звукопроизводящий элемент (мембрану или чашу). В результате возникает громкий и четко различимый звуковой сигнал. Прекращение подачи напряжения приводит к исчезновению магнитного поля и возврату ударного механизма в исходное положение под действием возвратной пружины.

Соответствие требованиям нормативных документов

Изделие разработано и изготовлено в соответствии с требованиями следующих основных национальных и международных стандартов:

• ГОСТ Р 50030.1-2020 (МЭК 60947-1:2007) "Аппаратура распределения и управления низковольтная. Часть 1. Общие правила и методы испытаний".
• ГОСТ Р 50030.5.1-2014 (МЭК 60947-5-1:2003) "Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические аппараты для цепей управления".
• ГОСТ IEC 60529-2014 "Степени защиты, обеспечиваемые оболочками (Код IP)".
• ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".
• Технический регламент ТР ТС 004/2011 "О безопасности низковольтного оборудования".
• Технический регламент ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Данная продукция прошла все необходимые испытания и имеет сертификаты соответствия, подтверждающие ее безопасность и качество.

Преимущества

• Надежность: Простая и проверенная электромеханическая конструкция обеспечивает длительный срок службы и безотказную работу.
• Удобство монтажа: Стандартное крепление на DIN-рейку позволяет быстро интегрировать звонок в любую модульную систему.
• Универсальность: Совместим с большинством систем управления, работающих от переменного напряжения 230 В.
• Высокая громкость: Обеспечивает хорошо различимый сигнал, необходимый для эффективного оповещения.
• Безопасность: Корпус обеспечивает защиту от случайного прикосновения к токоведущим частям.

Комплектация

Стандартная комплектация включает: электромагнитный звонок ЗД-47 DIN (MZD10-230) и паспорт изделия с инструкцией по монтажу и эксплуатации. Крепежные элементы для DIN-рейки, как правило, уже встроены в корпус устройства.

Указания по монтажу и эксплуатации

Монтаж и подключение устройства должны производиться квалифицированным персоналом в соответствии с Правилами устройства электроустановок (ПУЭ) и инструкцией завода-изготовителя. Перед проведением любых работ необходимо отключить напряжение в цепи. Установка осуществляется на стандартную DIN-рейку путем защелкивания. Подключение проводов следует выполнять к надежно затянутым винтовым клеммам. Запрещается эксплуатация устройства при повреждении корпуса, а также в условиях, превышающих указанные в технических характеристиках (влажность, температура, напряжение).
