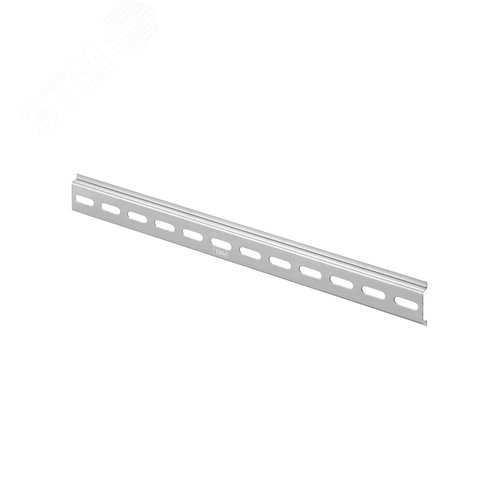

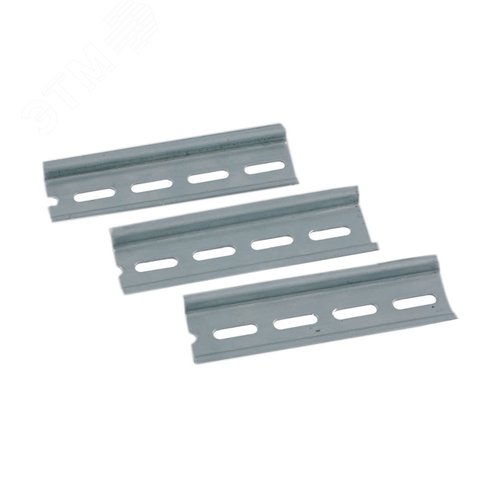

Оцинкованная DIN-рейка длиной 11 сантиметров (типоразмер TS 35/7,5) представляет собой стандартизированный металлический профиль, предназначенный для быстрого, надежного и компактного монтажа модульного электротехнического оборудования. Это ключевой элемент современной электромонтажной практики, обеспечивающий высокий уровень организации, безопасности и ремонтопригодности электрических щитов, шкафов управления и распределительных устройств.
Изделие изготовлено из высококачественной холоднокатаной стали с цинковым покрытием методом горячего цинкования или электролитического осаждения. Толщина цинкового слоя обеспечивает эффективную защиту от коррозии в условиях повышенной влажности, продлевая срок службы рейки и всего смонтированного на ней оборудования. Профиль соответствует форме TS 35/7,5: высота 35 мм, ширина 7,5 мм, с перфорацией (перфорированная) или без нее (гладкая). Длина 11 см (110 мм) оптимальна для компактных щитков или монтажа ограниченного количества модулей.
DIN-рейка длиной 11 см используется для фиксации широкого спектра устройств, оснащенных стандартным DIN-креплением: • Автоматические выключатели (ВА, АВ) • Устройства защитного отключения (УЗО) • Дифференциальные автоматы (АВДТ) • Контакторы и пускатели • Реле контроля напряжения, времени, промежуточные • Клеммные колодки и блоки питания • Счетчики электроэнергии и программируемые реле • Модульные розетки и выключатели для щитов.
• Стандартизация: Единый монтажный стандарт позволяет устанавливать оборудование различных производителей на одну рейку. • Экономия времени: Монтаж и демонтаж устройств осуществляются за секунды без необходимости сверления отдельных отверстий. • Эргономика и порядок: Обеспечивает аккуратное, плотное и выровненное расположение аппаратуры, что облегчает обслуживание и поиск неисправностей. • Надежность: Прочное стальное основание гарантирует устойчивое крепление даже тяжелых модулей. • Универсальность: Подходит для установки в жилых, коммерческих и промышленных электрощитах, шкафах автоматики, телекоммуникационных стойках.
• Тип профиля: TS 35/7,5 (Ω-образный). • Длина: 110 мм (±1 мм). • Материал: Сталь. • Покрытие: Оцинковка. • Толщина металла: 1 мм (стандартно). • Вес: ~0.05 кг (приблизительно).
Производство и применение DIN-реек регламентируется рядом международных и национальных стандартов, обеспечивающих совместимость и безопасность: • ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления». Этот стандарт идентичен международному стандарту IEC 60715:1981, который определяет основные типы и размеры монтажных реек (TH, TS, C). Актуальную информацию по стандарту можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт): https://www.gost.ru. • Международный стандарт IEC/EN 60715 подробно описывает геометрию реек TS (симметричная) и TH (асимметричная). С текстами международных стандартов (за плату) можно ознакомиться на портале International Electrotechnical Commission (IEC): https://www.iec.ch. • В контексте электробезопасности общие требования к низковольтным комплектным устройствам (НКУ), где применяются DIN-рейки, устанавливаются стандартом ГОСТ Р 51321.1-2007 (МЭК 60439-1:1999) «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний». Этот документ регулирует требования к конструкции сборных щитов.
DIN-рейка 11 см крепится к задней стенке или основанию щита/шкафа с помощью винтов (обычно 2 шт.) через имеющиеся монтажные отверстия. После фиксации рейки на нее защелкиваются модульные устройства. Для этого пластиковая защелка на задней панели устройства отводится, аппарат устанавливается на верхнюю губу рейки, после чего защелка возвращается на место, надежно фиксируя корпус. Для демонтажа необходимо просто отвести защелку и снять устройство.
1. Для монтажа в условиях агрессивных сред рекомендуется выбирать рейку с более толстым цинковым покрытием. 2. Перед установкой оборудования убедитесь, что рейка надежно и ровно закреплена. 3. При планировании щита учитывайте суммарную ширину всех модулей (измеряется в «модулях» или «TE» – 1 модуль = 17,5 мм) и выбирайте рейку соответствующей длины. Рейка 11 см позволяет разместить, например, до 6 однополюсных автоматов стандартной ширины. 4. Для удобства последующего расширения системы можно установить несколько реек с небольшими промежутками.
Оцинкованная DIN-рейка длиной 110 мм – это простой, но незаменимый компонент для профессионального электромонтажа, обеспечивающий структурность, надежность и соответствие современным техническим регламентам.
