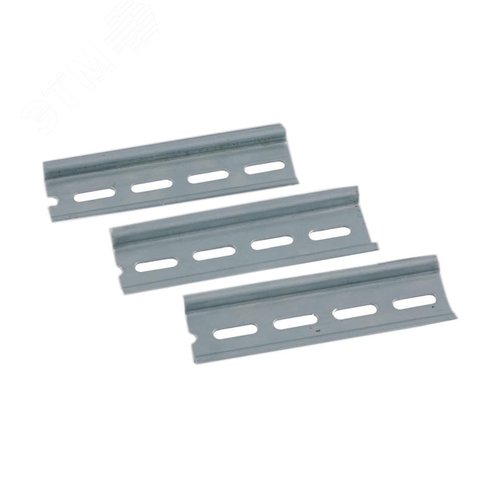

Оцинкованная DIN-рейка длиной 1200 мм (1,2 метра) – это стандартизированный металлический профиль, являющийся основой для быстрого, надежного и упорядоченного монтажа модульного электротехнического оборудования. Изделие предназначено для установки в распределительные щиты, шкафы управления, боксы и телекоммуникационные стойки. Благодаря оцинкованному покрытию, рейка обладает повышенной коррозионной стойкостью, что гарантирует долговечность даже в условиях повышенной влажности.
Рейка соответствует международному стандарту IEC/EN 60715 (тип TH35) и российскому аналогу ГОСТ Р МЭК 60715-2003. Профиль имеет характерную форму «грибка» или «шляпки» с перфорацией (перфорированная DIN-рейка), что облегчает процесс крепления и позволяет начинать монтаж модулей с любой точки. Стандартная ширина полки для крепления – 35 мм, высота профиля – 7,5 мм. Толщина качественной стали, как правило, составляет от 1.0 до 1.2 мм, что обеспечивает необходимую механическую прочность без излишнего веса.
Актуальные тексты стандартов, определяющие типоразмеры, допуски и механические характеристики DIN-реек, можно найти на официальных ресурсах:
- Международная электротехническая комиссия (IEC): https://www.iec.ch (стандарт IEC 60715)
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт): https://www.gost.ru (для ознакомления с ГОСТ Р МЭК 60715-2003)
Оцинкованная DIN-рейка длиной 120 см является оптимальным решением для сборки полноразмерных распределительных щитов (ГРЩ, ВРУ, ЩР) и шкафов автоматики. На нее устанавливается практически все современное модульное оборудование:
- Автоматические выключатели (ВА, АВ).
- Устройства защитного отключения (УЗО) и дифференциальные автоматы (АВДТ).
- Контакторы, пускатели и реле управления.
- Клеммные колодки и разъемные соединители.
- Блоки питания, преобразователи интерфейсов, таймеры.
- Счетчики электроэнергии модульного исполнения.
- Сигнальную арматуру (лампы, кнопки, переключатели в модульном корпусе).
1. Универсальность и совместимость. Полное соответствие международным стандартам гарантирует совместимость с оборудованием любых производителей, предназначенным для монтажа на рейку TH35.
2. Прочность и долговечность. Цинковое покрытие (цинкование) обеспечивает эффективную защиту от ржавчины и окисления, что критически важно для обеспечения безопасности и длительного срока службы электроустановки. Это особенно актуально для щитов, расположенных в неотапливаемых помещениях, подвалах или на производстве.
3. Удобство монтажа. Длина 120 см позволяет минимизировать количество стыков при сборке крупных щитов. Рейку легко разрезать ножовкой по металлу или специальным инструментом до нужного размера. Перфорация упрощает крепление рейки к задней стенке шкафа саморезами.
4. Организация пространства. Позволяет компактно и структурированно разместить большое количество аппаратуры, что облегчает монтаж, обслуживание и поиск неисправностей.
5. Электробезопасность. Металлическая рейка, будучи правильно заземленной (через точку крепления к заземленному шкафу или с помощью специальной шины заземления), может служить дополнительным проводником защитного заземления для установленных на ней приборов.
- Тип профиля: TH35 (TS35/7,5) по ГОСТ Р МЭК 60715-2003 / IEC/EN 60715.
- Материал: Сталь холодного катания.
- Покрытие: Оцинковка.
- Длина: 1200 мм (120 см).
- Ширина монтажной полки: 35 мм.
- Высота профиля: 7,5 мм.
- Толщина металла: ~1,0 - 1,2 мм.
- Исполнение: Перфорированная (с отверстиями для крепления).
При проектировании и монтаже электрощитового оборудования необходимо руководствоваться следующими основными документами:
- «Правила устройства электроустановок (ПУЭ)» – основной документ, регламентирующий устройство электроустановок в России. Актуальная редакция доступна для ознакомления на официальных правовых порталах.
- СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».
- ГОСТ Р МЭК 60204-1-2019 «Безопасность машин. Электрооборудование машин и механизмов» – содержит требования к электрошкафам.
- Стандарт IEC 61439-1/-2 «Низковольтные комплектные устройства распределения и управления» (в России – серия ГОСТ Р МЭК 61439), определяющий требования к сборным щитам. Информацию можно найти на сайте International Electrotechnical Commission (IEC).
1. Перед монтажом убедитесь, что рейка не имеет деформаций и острых заусенцев.
2. Крепите рейку к задней стенке шкафа (обычно из металла) минимум в двух точках, используя саморезы или винты с потайной головкой, чтобы не мешать движению модульной аппаратуры.
3. При сборке крупных щитов с несколькими рейками соблюдайте соосность и рекомендуемые расстояния между рейками для удобства монтажа широких устройств (например, трехфазных автоматов).
4. Для обеспечения непрерывности цепи защитного заземления рекомендуется использовать специальные соединительные элементы (перемычки) для DIN-реек или обеспечить надежный электрический контакт между рейкой и заземленным корпусом шкафа.
5. Резку рейки производите с последующей зачисткой кромок от заусенцев.
Оцинкованная DIN-рейка длиной 120 см – это фундаментальный, надежный и соответствующий всем стандартам компонент для профессионального монтажа электрощитового оборудования, обеспечивающий безопасность, порядок и ремонтопригодность собранной электроустановки на протяжении всего срока ее службы.
