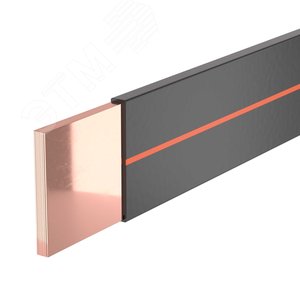

Гибкая шина в ПВХ изоляции, 8x80x1мм, ном. ток 1600А, длина 2 метра

Гибкая шина в ПВХ изоляции 8x80x1 мм: надежное решение для токопроводящих систем

Гибкая шина (шинопровод) сечением 8x80x1 мм в изоляции из ПВХ (поливинилхлорида) представляет собой современный высокотехнологичный проводник, предназначенный для распределения и передачи электрической энергии в низковольтных установках. Номинальный ток изделия составляет 1600 Ампер, а стандартная длина поставки — 2 метра. Данное изделие является ключевым элементом для создания безопасных и эффективных токопроводящих систем в промышленных электрощитах, распределительных устройствах (РУ), главных распределительных щитах (ГРЩ), а также в системах энергоснабжения центров обработки данных и других объектов с высокими нагрузками.

Конструктивные особенности и материалы

Шина изготовлена из высококачественной электролитической меди (марка М1 по ГОСТ 859-2014), обеспечивающей минимальное электрическое сопротивление и высокую проводимость. Медная лента толщиной 1 мм и шириной 80 мм собрана в пакет из 8 параллельных полос, что придает конструкции исключительную гибкость при монтаже, позволяя обходить препятствия и упрощая установку в ограниченном пространстве.

Каждая медная полоса и весь пакет в сборе надежно изолированы оболочкой из ПВХ-пластиката. Изоляция обеспечивает:

• Электрическую безопасность: защита от случайного прикосновения и короткого замыкания между фазами.
• Механическую защиту: устойчивость к истиранию, порезам и умеренным ударным воздействиям.
• Химическую стойкость: инертность к воздействию масел, щелочей, кислотной среды.
• Пожарную безопасность: изоляция соответствует требованиям нераспространения пламени.

Технические характеристики и область применения

Основные параметры:

• Сечение: 8 полос (шинок) размером 80 мм x 1 мм.
• Общее расчетное сечение: ~640 мм².
• Номинальный длительный ток: 1600 А.
• Напряжение: до 1000 В (для цепей переменного тока частотой до 50 Гц).
• Длина: 2000 мм (возможна нарезка на заказ в иные размеры).
• Цвет изоляции: стандартно — черный или красный (возможны другие цвета для маркировки фаз: желтый, зеленый).

Сферы применения:

• Вводные и секционные шины в НКУ (низковольтных комплектных устройствах).
• Соединение мощных автоматических выключателей, рубильников, трансформаторов.
• Системы распределения энергии (busbar) в промышленных цехах.
• Гибкие перемычки в РУ для компенсации температурных деформаций и вибраций.
• Электроснабжение крупного оборудования (прессы, вентиляционные установки, насосные станции).

Преимущества использования гибкой шины

По сравнению с жесткими шинами и кабелями аналогичного сечения, гибкая шина предлагает ряд существенных преимуществ:

1. Удобство монтажа: значительное сокращение времени на установку благодаря возможности изгиба вручную.
2. Компенсация напряжений: гибкая конструкция поглощает термические расширения и вибрации, снижая механическую нагрузку на точки крепления.
3. Надежность контакта: при правильном монтаже с использованием рекомендованной контактной арматуры обеспечивается стабильное переходное сопротивление.
4. Эффективное охлаждение: конструкция из отдельных полос способствует лучшему теплоотводу по сравнению с монолитной шиной того же сечения.
5. Ремонтопригодность: при повреждении одной из полос возможно ее локальное восстановление.

Нормативная документация и стандарты

Производство, испытания и применение гибких шин регламентируется рядом национальных и международных стандартов. При выборе и монтаже необходимо руководствоваться следующей документацией:

• ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005) "Электроустановки низковольтные. Основные положения". Документ устанавливает общие принципы построения электроустановок. Актуальную версию можно найти на ресурсе Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ГОСТ Р 52736-2007 "Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ". Важен для проверки шин на электродинамическую стойкость. Информация доступна на портале ФГИС "Аршин".
• ПУЭ 7-е издание (Правила устройства электроустановок). Являются основным руководящим документом для монтажа. Официальный текст публикуется Минэнерго России, ознакомиться с актуальными главами можно на информационных порталах, таких как Техэксперт или других агрегаторах нормативной документации.
• Стандарты на материалы: Медь — ГОСТ 859-2014, требования к ПВХ-изоляции определяются стандартами серии ГОСТ 6323-79 и др.

Важно: Монтаж и подключение гибких шин должен выполнять квалифицированный персонал в строгом соответствии с проектной документацией, ПУЭ и инструкциями производителя оборудования.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечности и безопасности при работе с гибкой шиной 8x80x1 мм необходимо:

• Использовать специальные наконечники для гибких шин, обжимаемые гидравлическим прессом по всей площади сечения.
• Применять динамометрический инструмент для затяжки болтовых соединений с усилием, указанным в документации на соединительную арматуру.
• Избегать резких перегибов с малым радиусом, который может привести к механическому повреждению отдельных медных полос.
• Обеспечивать поддержку шины через определенные промежутки с помощью изолированных опор для предотвращения провисания.
• Периодически (в соответствии с графиком ППР) проверять состояние изоляции, подтяжку болтовых соединений и отсутствие локальных перегревов с помощью тепловизора.

Гибкая шина в ПВХ изоляции 8x80x1 мм на 1600А — это оптимальное сочетание высокой токовой нагрузки, монтажной гибкости и надежности, делающее ее незаменимым компонентом современных энергоэффективных и безопасных электрических распределительных систем.
