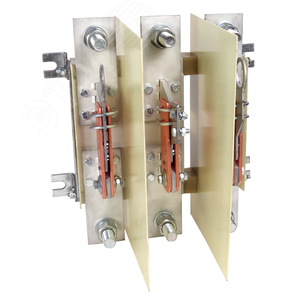

Разъединитель РЕ19-41-31160-1000А-УХЛ3

Разъединитель РЕ19-41-31160-1000А-УХЛ3: Надежное коммутационное оборудование для распределительных сетей

Разъединитель внутренней установки РЕ19-41-31160-1000А-УХЛ3 представляет собой современный трехполюсный аппарат ручного управления, предназначенный для коммутации электрических цепей под нагрузкой и создания видимого разрыва в электроустановках переменного тока частотой 50-60 Гц с номинальным напряжением до 1000 В. Устройство обеспечивает безопасное отключение и включение участков цепи, проведение ремонтных работ и оперативных переключений в распределительных устройствах и силовых щитах.

Конструктивные особенности и устройство

Конструкция разъединителя РЕ19-41-31160-1000А-УХЛ3 отличается высокой механической и электрической прочностью. Основой служит литая карболитовая или аналогичная изоляционная рама, на которой смонтированы неподвижные контактные стойки и подвижные ножевые контакты (ножи), объединенные общей изолирующей траверсой. Приводной механизм (рукоятка) обеспечивает четкое фиксированное положение контактов в положениях "ВКЛЮЧЕНО" и "ОТКЛЮЧЕНО". Аппарат оснащен системой дугогашения, что позволяет безопасно коммутировать нагрузочные токи. Вспомогательные блок-контакты (1-2 замыкающих и размыкающих) предназначены для сигнализации положения и использования в схемах управления и блокировок.

Ключевые технические характеристики

• Тип исполнения: РЕ19-41 — разъединитель с ручным приводом, ножевой конструкции.
• Номинальное напряжение: 1000 В переменного тока.
• Номинальный ток: 1000 А — максимальный длительно допустимый ток через главные контакты.
• Климатическое исполнение и категория размещения: УХЛ3 — для эксплуатации в макроклиматических районах с умеренным и холодным климатом, в закрытых помещениях без искусственного регулирования климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (возможна конденсация влаги).
• Степень защиты по ГОСТ IEC 60529-2014: IP00 (открытое исполнение) или выше в составе щита.
• Механическая и коммутационная износостойкость: Не менее 10000 операций включения-отключения.
• Динамическая стойкость при КЗ (Iдин): До 80 кА (пиковое значение).
• Термическая стойкость при КЗ (Iтерм): До 31,5 кА в течение 1-3 с.

Назначение и область применения

Разъединитель РЕ19-41-31160-1000А-УХЛ3 применяется в качестве вводного и секционного коммутационного аппарата в главных распределительных щитах (ГРЩ), распределительных устройствах подстанций (РУ), вводно-распределительных устройствах (ВРУ) жилых, общественных и промышленных зданий. Он используется для:

• Обеспечения видимого разрыва цепи при проведении ремонтных и профилактических работ для гарантии безопасности персонала (в соответствии с требованиями Правил устройства электроустановок (ПУЭ)).
• Коммутации цепей под нагрузкой в нормальном режиме.
• Оперативных переключений в схемах распределения электроэнергии.
• Работы в комплекте с автоматическими выключателями, обеспечивая их видимый разрыв для безопасного обслуживания.

Соответствие стандартам и нормативной документации

Разъединитель разработан и изготовлен в соответствии с требованиями межгосударственных и национальных стандартов, что гарантирует его безопасность и надежность. Основные регулирующие документы:

• ГОСТ Р 50030.3-2010 (МЭК 60947-3:2008) — Аппаратура распределения и управления низковольтная. Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинированные выключатели-предохранители. Этот стандарт устанавливает требования к аппаратам, их рабочие характеристики, методы испытаний. Ознакомиться с текстом можно на ресурсе Техэксперт.
• ГОСТ 15150-69 — Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды. Определяет условия для исполнения УХЛ3.
• Правила устройства электроустановок (ПУЭ) — основной документ, регламентирующий проектирование электроустановок. Требования к применению разъединителей изложены в главах 1.7, 3.1, 4.1, 4.2.
• Технические условия (ТУ) завода-изготовителя — конкретизируют параметры для данной модели.

Монтаж, эксплуатация и безопасность

Монтаж и подключение разъединителя должны производиться квалифицированным электротехническим персоналом в соответствии с проектной документацией, ПУЭ и инструкцией завода-изготовителя. Аппарат крепится на вертикальную панель или раму щита. Особое внимание уделяется надежности электрических соединений шин или кабелей с контактными выводами для предотвращения перегрева. Эксплуатация допускается только при исправном состоянии изоляции, контактной системы и механизма блокировок. Запрещается использовать разъединитель для отключения токов короткого замыкания — эту функцию выполняют автоматические выключатели или предохранители. Перед любыми работами за разъединителем необходимо убедиться в его отключенном положении по видимому разрыву.

Преимущества модели РЕ19-41-31160-1000А-УХЛ3

• Высокая коммутационная способность: Надежное отключение и включение нагрузочных токов до 1000 А.
• Надежность и долговечность: Прочная конструкция и качественные материалы обеспечивают длительный срок службы.
• Безопасность: Четкий видимый разрыв, наличие блок-контактов для систем сигнализации и блокировки, предотвращающих ошибочные действия.
• Универсальность применения: Широкий спектр использования в различных низковольтных комплектных устройствах (НКУ).
• Соответствие стандартам: Полное соответствие требованиям ГОСТ и ПУЭ, что является обязательным условием для легальной эксплуатации электроустановок.

Разъединитель РЕ19-41-31160-1000А-УХЛ3 — это проверенное решение для организации безопасной и надежной коммутации в силовых распределительных сетях промышленных предприятий, коммунальных объектов и инфраструктурных проектов.
