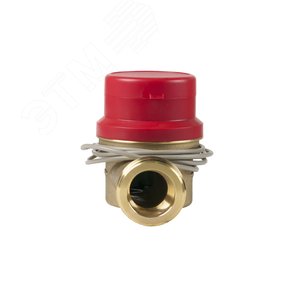

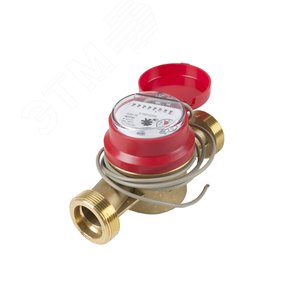

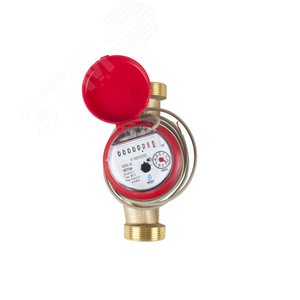

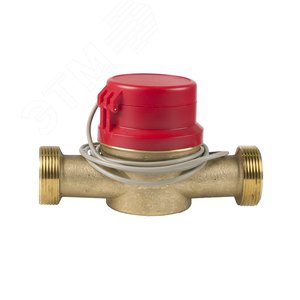

Счетчик воды ОСВУ-32 НЕПТУН с импульсным выходом(ДГ)

Счетчик воды ОСВУ-32 НЕПТУН с импульсным выходом (ДГ)

Счетчик холодной и горячей воды ОСВУ-32 «НЕПТУН» с импульсным выходом (датчиком Геркон) — это современный, надежный прибор учета, предназначенный для точного измерения объема потребленной воды в системах хозяйственно-питьевого водоснабжения жилых, общественных и промышленных зданий. Импульсный выход позволяет интегрировать счетчик в системы автоматического дистанционного сбора показаний (АСКУВ, АСТУЭ), что делает его идеальным решением для умного дома и коммерческого учета.

Конструкция и принцип работы

Счетчик выполнен в корпусе из латуни и высокопрочного пластика. Основой механизма является крыльчатка, вращающаяся под напором потока воды. Вращение через магнитную муфту передается на счетный механизм, изолированный от воды, что обеспечивает долговечность и четкость показаний. Герконовый датчик (импульсный выход) устанавливается на счетный механизм и замыкает электрическую цепь при каждом обороте крыльчатки, генерируя импульсы. Количество импульсов пропорционально объему прошедшей воды.

Основные технические характеристики

• Диаметр условного прохода (Ду): 32 мм.
• Межповерочный интервал: 6 лет для холодной воды (до +30°C), 6 лет для горячей воды (до +90°C).
• Номинальный расход (Qn): 6 м³/ч.
• Максимальный расход (Qmax): 10 м³/ч.
• Минимальный расход (Qmin): 0,06 м³/ч.
• Давление номинальное: 1,0 МПа (10 бар).
• Класс точности: B (по ГОСТ Р 50601, EN 14154).
• Присоединение: Резьбовое, внутренняя резьба G1 1/2" (1/2").
• Импульсный выход: Геркон, нормально разомкнутый контакт.
• Масса: Не более 1,2 кг.

Преимущества модели ОСВУ-32 с импульсным выходом

• Дистанционный учет: Возможность подключения к системам АСКУВ для автоматической передачи данных без участия человека.
• Надежность и долговечность: Сухоходная конструкция (изолированный счетный механизм) защищает от запотевания и коррозии.
• Универсальность: Подходит для учета как холодной, так и горячей воды.
• Магнитная защита: Устойчивость к воздействию внешних магнитных полей (антимагнитная защита).
• Четкая индикация: Удобное считывание показаний с 8-роликового счетного механизма (5 черных цифр целых кубометров и 3 красных цифры дробной части).
• Простота монтажа: Стандартное резьбовое соединение для легкой установки в трубопровод.

Область применения

Счетчик предназначен для установки в квартирах, частных домах, офисных зданиях, административных учреждениях, на предприятиях общественного питания и в других объектах, где требуется точный учет водопотребления с возможностью дистанционного мониторинга. Использование импульсного выхода позволяет создавать централизованные системы учета для управляющих компаний, ТСЖ и ресурсоснабжающих организаций.

Нормативная документация и регламентирующие акты

Производство, поверка и эксплуатация счетчиков воды регламентированы следующими документами:

• Федеральный закон № 102-ФЗ "Об обеспечении единства измерений" — определяет требования к средствам измерений, включая поверку. Ознакомиться с текстом закона можно на официальном портале правовой информации: pravo.gov.ru.
• ГОСТ Р 50601-2017 (EN 14154-1:2005) "Счетчики воды для холодной питьевой воды и горячей воды. Технические условия" — основной стандарт, устанавливающий технические требования к бытовым счетчикам воды. Актуальную информацию о стандартах можно найти на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт): rst.gov.ru.
• Постановление Правительства РФ № 354 "О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов" — регламентирует правила коммерческого учета коммунальных ресурсов. Документ доступен на сайте government.ru.
• Сведения о типе средств измерений внесены в Федеральный информационный фонд по обеспечению единства измерений (ФГИС "Аршин"). Проверить наличие счетчика в реестре можно по ссылке: fgis.gost.ru/fundmetrology/registry.

Комплектация и монтаж

Счетчик поставляется в базовой комплектации: корпус с крыльчатым измерительным механизмом, счетное устройство с установленным герконовым датчиком, присоединительные патрубки с накидными гайками (в зависимости от комплектации), паспорт изделия с отметкой о первичной поверке и техническое описание. Установку прибора должны проводить квалифицированные специалисты с соблюдением требований проекта и правил эксплуатации.

Гарантия и сервис

Изготовитель гарантирует соответствие счетчика воды требованиям технической документации при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации составляет 6 лет с даты ввода в эксплуатацию, но не более 7,5 лет с даты изготовления. Все вопросы, связанные с гарантийными обязательствами, уточняются в сопроводительной документации к конкретному прибору.
