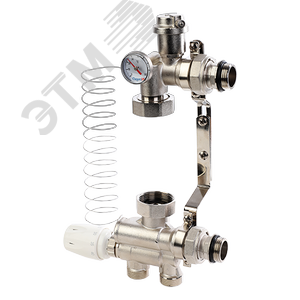

Насосно-смесительный узел для системы водяного теплого пола
Насосно-смесительный узел (НСУ) является ключевым элементом гидравлической обвязки системы водяного напольного отопления. Его основное назначение – подготовка теплоносителя с требуемой температурой для безопасной и эффективной работы контуров теплого пола.
Функциональное назначение и принцип работы
Узел выполняет две критически важные функции: снижение температуры теплоносителя, поступающего из основного источника тепла (котла, центральной системы), и обеспечение необходимой циркуляции в петлях теплого пола. Высокотемпературный поток от котла (обычно 70-80°C) смешивается в узле с остывшей обратной водой из петель пола. За этот процесс отвечает термостатический смесительный клапан (двух- или трехходовой), который дозирует подачу горячего теплоносителя, поддерживая заданную температуру на выходе из узла (как правило, в диапазоне 35-55°C). Циркуляционный насос, входящий в состав узла, создает независимый поток в низкотемпературном контуре теплого пола, преодолевая его гидравлическое сопротивление.
Ключевые компоненты узла
Типичная комплектация насосно-смесительного узла включает:
- Циркуляционный насос: Обеспечивает принудительное движение теплоносителя по контурам теплого пола.
- Смесительный клапан: Двухходовой (питающий) или трехходовой. Регулирует пропорцию смешивания горячей и обратной воды.
- Термоголовка или погружная гильза с датчиком: Управляет клапаном на поддержание заданной температуры подачи.
- Балансировочный клапан первичного контура: Настраивает расход теплоносителя от источника тепла.
- Балансировочный клапан или регулятор перепада давления на контурах теплого пола: Для гидравлической увязки и настройки петель.
- Воздухоотводчик: Автоматически удаляет воздух из системы.
- Дренажные и шаровые краны: Для обслуживания, заполнения и слива системы.
- Термометры: Контроль температур на подаче и обратке.
Нормативная база и технические стандарты
Проектирование, монтаж и компоненты системы отопления, включая насосно-смесительные узлы, должны соответствовать действующим нормативным документам Российской Федерации и международным стандартам. Основные из них:
- СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" (актуализированная редакция СНиП 41-01-2003). Это основной свод правил, регламентирующий проектирование систем отопления. Документ устанавливает требования к температурным режимам, гидравлике, материалам и безопасности. Ознакомиться с текстом можно на официальном ресурсе: СП 60.13330.2020 на docs.cntd.ru.
- СП 41-102-98 "Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб". Хотя стандарт специализированный, он содержит важные принципы монтажа напольного отопления. Доступен по ссылке: СП 41-102-98 на docs.cntd.ru.
- Технические регламенты Таможенного союза, в частности ТР ТС 004/2011 "О безопасности низковольтного оборудования" (касается электробезопасности насосов) и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
- Международные стандарты: EN 1264 (Системы поверхностного отопления и охлаждения), ISO 11855 (Building environment design — Embedded radiant heating and cooling systems) – являются общепризнанной базой для проектирования во всем мире.
Преимущества использования готового насосно-смесительного узла
Применение предсобранного и настроенного на заводе узла, по сравнению с самостоятельной сборкой из отдельных компонентов, обеспечивает:
- Гидравлическую сбалансированность: Оптимальное соотношение производительности насоса и пропускной способности клапанов.
- Компактность и эстетичность: Все элементы смонтированы на единой раме или групповой гребенке.
- Надежность и безопасность: Компоненты подобраны по совместимости, проведены заводские испытания.
- Упрощение монтажа и настройки: Сокращение времени установки и пусконаладочных работ.
- Комплексную защиту системы: Наличие всех необходимых элементов для корректной работы.
Критерии выбора и область применения
Выбор конкретной модели НСУ зависит от:
- Мощности и площади контуров теплого пола.
- Типа и температурного графика основного источника тепла.
- Количества и длины петель теплого пола.
- Необходимости зонированного управления.
Узел применяется в комбинированных системах отопления, где совместно работают радиаторы (высокотемпературный контур) и теплые полы (низкотемпературный контур). Он является обязательным элементом при подключении теплого пола к централизованным системам отопления или к твердотопливным котлам для защиты стяжки и напольного покрытия от перегрева.
Монтаж и эксплуатация
Установка узла должна производиться квалифицированным специалистом в соответствии с проектом системы отопления, инструкцией производителя и требованиями указанных выше нормативных документов. Важным этапом является гидравлическая балансировка системы. Эксплуатация предполагает периодический визуальный контроль за показаниями термометров и манометров, а также проверку работы автоматики. Подробные методики монтажа и наладки часто регламентированы в технической литературе и справочных пособиях, например, в изданиях, доступных на ресурсе АВОК (Ассоциация инженеров по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике).
Использование качественного насосно-смесительного узла – залог долговечной, энергоэффективной и комфортной работы системы водяного теплого пола.
Количество насосов:
1 шт.
Мощность насоса:
60 Вт
Максимальная производительность насоса:
2.5 м³/ч
Максимальный напор насоса:
4 м
Количество коллекторов:
2 шт.
Количество выходов на коллекторе:
4 шт.
Диаметр подключения коллектора:
1 дюйм
Диаметр подключения насоса:
1 1/4 дюйм
Максимальное рабочее давление:
6 бар
Максимальная рабочая температура:
90 °C
Диаметр трубопровода:
16 мм
Вес:
5.2 кг
Габаритные размеры (ВxШxГ):
300x200x150 мм
Наличие термостатической головки:
1 шт.
Наличие воздухоотводчика:
1 шт.
Наличие дренажного клапана:
1 шт.
Материал корпуса насоса:
чугун шт.
Материал коллектора:
латунь шт.
Тип управления:
ручное шт.
Назначение:
для систем теплого пола шт.
