Датчик температуры пола

Датчик температуры пола: технические характеристики и назначение

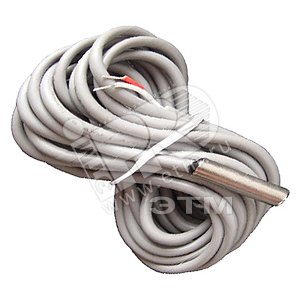

Датчик температуры пола – это высокоточный терморезистивный элемент, предназначенный для непрерывного измерения температуры поверхности напольного покрытия в системах напольного отопления (теплых полов). Основная функция устройства – передача данных о текущей температуре на терморегулятор, который, в соответствии с заданными пользователем настройками, поддерживает комфортный и энергоэффективный тепловой режим.

Принцип работы и конструктивные особенности

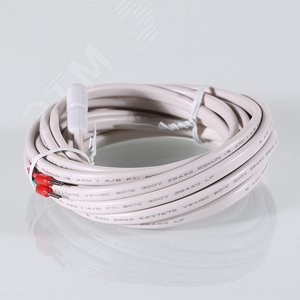

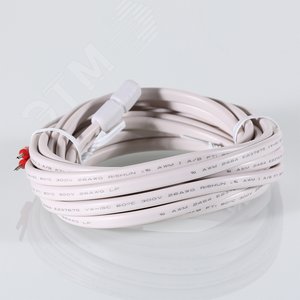

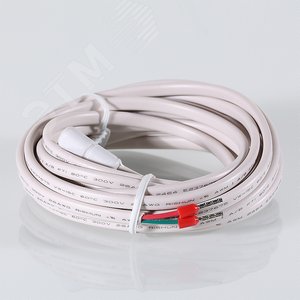

Сердцевиной датчика является терморезистор, чаще всего типа NTC (Negative Temperature Coefficient), чье электрическое сопротивление закономерно уменьшается с ростом температуры. Этот элемент помещен в прочный герметичный корпус, обеспечивающий защиту от механических повреждений, влаги и агрессивного воздействия строительных смесей. Датчик подключается к терморегулятору посредством экранированного двухжильного провода, длина которого варьируется в зависимости от модели и требований монтажа. Стандартная метрическая характеристика датчика – сопротивление при 25°C, например, 10 кОм или 15 кОм, что должно строго соответствовать параметрам, поддерживаемым терморегулятором.

Область применения и важность использования

Устройство является обязательным и критически важным компонентом любой безопасной и эффективной системы кабельного или пленочного обогрева пола. Его установка позволяет:

• Обеспечить точное поддержание заданной температуры поверхности пола, исключая перегрев.
• Предотвратить повреждение напольного покрытия (ламината, паркета, линолеума) из-за превышения допустимых температурных норм.
• Существенно снизить энергопотребление системы, так как нагрев прекращается при достижении заданного порога.
• Повысить комфорт, исключая эффект "слишком горячего пола".

Использование теплого пола без датчика температуры поверхности либо с его некорректной установкой может привести к выходу системы из строя, порче финишного покрытия и неэкономному расходу электроэнергии.

Нормативная база и стандарты безопасности

Производство, установка и эксплуатация систем напольного отопления, включая датчики температуры, регламентируются рядом национальных и международных стандартов, обеспечивающих электробезопасность и эффективность. Ключевые документы включают:

• ГОСТ Р 50571.25-2001 (МЭК 60364-7-703) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Помещения с электрообогреваемыми полами и потолками». Этот стандарт устанавливает основные требования к проектированию и монтажу систем обогрева. Актуальную информацию можно найти на ресурсе Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Свод правил содержит разделы, касающиеся монтажа систем отопления. Документ доступен на официальном сайте Министерства строительства и жилищно-коммунального хозяйства РФ.
• Международный стандарт IEC 60364-7-703 «Low-voltage electrical installations – Part 7-703: Requirements for special installations or locations – Floor and ceiling heating systems». С ним можно ознакомиться на информационном портале International Electrotechnical Commission (IEC).
• Требования к самим терморегуляторам, управляющим датчиками, часто определяются стандартами, такими как ГОСТ Р 51324.2.3-2010 (МЭК 60730-2-9) на автоматические электрические регуляторы для бытового и аналогичного использования.

Рекомендации по монтажу и эксплуатации

Для корректной работы датчик температуры пола должен быть установлен в соответствии со следующими правилами:

1. Монтаж производится на этапе укладки нагревательных элементов, до заливки стяжки или укладки плиточного клея.
2. Датчик размещается строго посередине между нагревательными жилами (кабелями) или на равном удалении от них, в зоне, свободной от возможной установки мебели и ковров.
3. Он должен быть помещен в гофрированную трубку, один конец которой заглушен, а второй выведен в монтажную коробку терморегулятора. Это позволяет при необходимости извлечь вышедший из строя датчик и заменить его без вскрытия пола.
4. Расстояние от стены рекомендуется не менее 0,5 метра.
5. Запрещается включать систему для проверки до полного высыхания и созревания стяжки или клеевого состава.

Перед началом монтажных работ необходимо внимательно изучить инструкцию производителя как к терморегулятору, так и к нагревательной системе.

Диагностика неисправностей

Наиболее частые признаки неисправности датчика температуры пола: терморегулятор показывает ошибку (например, "обрыв датчика" или "короткое замыкание датчика"), система не включается либо работает непрерывно, не отключаясь при достижении заданной температуры. Проверка осуществляется мультиметром в режиме измерения сопротивления: полученное значение должно соответствовать паспортным данным с учетом поправки на текущую температуру (обычно в пределах 5-30 кОм при комнатной температуре). Значительное отклонение или обрыв цепи указывают на необходимость замены датчика.

Заключение

Датчик температуры пола – небольшой, но незаменимый компонент, обеспечивающий интеллектуальное управление, долговечность и безопасность системы "теплый пол". Его правильный выбор, установка в соответствии с техническими регламентами и стандартами, а также понимание принципов работы являются залогом создания экономичной и комфортной климатической системы в вашем доме. При возникновении сомнений в процессе выбора или монтажа рекомендуется обращаться к официальной технической документации и нормативным актам, регулирующим данную сферу.
