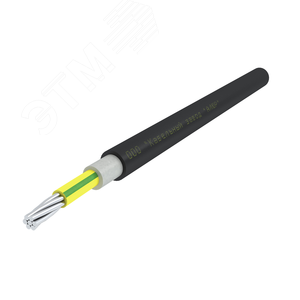

Кабель силовой АсВВГнг(А)-LS 1х25мк(PE)-0.66 ж/з бар

Кабель силовой АсВВГнг(А)-LS 1х25мк(PE)-0.66 ж/з бар

Силовой кабель АсВВГнг(А)-LS предназначен для стационарной прокладки в электрических сетях номинальным переменным напряжением до 660 В частотой 50 Гц. Кабель с одной жилой сечением 25 мм² с желто-зеленой окраской (маркировка PE) используется в качестве защитного заземляющего или нулевого защитного проводника, что является критически важным для обеспечения электробезопасности объектов.

Конструкция и ключевые особенности

Токопроводящая жила: Медная (обозначение "мк" в маркировке), однопроволочная, круглой формы, сечением 25 мм². Жила имеет изоляцию желто-зеленого цвета, что соответствует требованиям ПУЭ (Правила Устройства Электроустановок, Глава 1.1) для проводников защитного заземления (PE).

Изоляция: Из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.

Оболочка: Из ПВХ пластиката пониженной пожарной опасности.

Расшифровка маркировки кабеля АсВВГнг(А)-LS

• Ас — Алюминиевая оболочка в виде герметичной гофрированной трубки. Обеспечивает повышенную механическую защиту и защиту от проникновения влаги.
• В — Изоляция жилы из поливинилхлорида (ПВХ).
• В — Оболочка кабеля из поливинилхлорида (ПВХ).
• Г — Отсутствие защитного покрова ("голый").
• нг(А) — Не распространяющий горение при групповой прокладке по категории А (наиболее строгие требования). Соответствует ГОСТ Р МЭК 60332-3-22.
• LS (Low Smoke) — Пониженное дымо- и газовыделение при горении и тлении. Нормируется по ГОСТ 12176.
• 1х25мк(PE) — Одна медная жила сечением 25 мм², предназначенная для защитного заземления (PE).
• 0.66 — Номинальное напряжение 660 В.
• ж/з бар — Изоляция жилы имеет желто-зеленый цвет (полосы) для однозначной идентификации.

Область применения

Кабель предназначен для прокладки в сухих и влажных производственных помещениях, кабельных каналах, лотках, на специальных кабельных эстакадах, в блоках, а также для прокладки в земле (траншеях) при условии защиты от механических повреждений. Благодаря алюминиевой гофрированной оболочке, кабель обладает повышенной стойкостью к коррозии, вибрациям и случайным ударам. Его ключевое назначение — монтаж цепей защитного заземления/зануления в зданиях и сооружениях, на промышленных предприятиях, в распределительных устройствах. Использование именно желто-зеленого проводника регламентировано для обеспечения безопасности персонала и соответствует требованиям ПУЭ.

Технические характеристики и преимущества

• Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150 (от -50°С до +50°С).
• Срок службы: Не менее 30 лет.
• Пожарная безопасность: Соответствует требованиям пожарной безопасности по нераспространению горения при групповой прокладке (категория "нг(А)"). При возгорании выделяет пониженное количество дыма и коррозионно-активных газов (LS), что позволяет сохранять видимость и не выводить из строя электронное оборудование вблизи очага пожара. Данные свойства подтверждаются испытаниями по ГОСТ Р 53315 и ГОСТ Р 53769.
• Герметичность: Алюминиевая оболочка обеспечивает абсолютную защиту от проникновения влаги и распространения горения по кабелю.
• Гибкость: Благодаря гофрированной оболочке, кабель обладает хорошей гибкостью, удобен при монтаже.

Нормативная документация и стандарты

Производство кабеля АсВВГнг(А)-LS осуществляется в соответствии с техническими условиями ТУ 16.К71-310-2001 и ссылается на следующие государственные стандарты и международные нормы:

• ГОСТ 31565-2012 (МЭК 60332-3-22:2000) — Кабельные изделия. Требования пожарной безопасности. Методы испытаний на нераспространение горения. Ознакомиться с текстом стандарта.
• ГОСТ 12176-89 — Кабели, провода и шнуры. Методы проверки дымо- и газовыделения. Ознакомиться с текстом стандарта.
• ГОСТ 31996-2012 — Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия.
• ПУЭ (издание 7) — Основной документ, регламентирующий применение кабельной продукции в электроустановках. Ознакомиться с актуальными главами ПУЭ.
• Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" — Устанавливает классификацию и требования к кабелям по пожарной опасности.

Условия монтажа и эксплуатации

Монтаж кабеля должен производиться при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке составляет не менее 10 наружных диаметров кабеля. Прокладка в земле (траншеях) допускается без дополнительной защиты, если отсутствует риск механических повреждений, в противном случае рекомендуется использовать защитные трубы или плиты. При групповой прокладке с другими кабелями необходимо учитывать требования к нагрузочной способности и условиям охлаждения, изложенные в ПУЭ, Глава 2.1 и 2.3.

Кабель АсВВГнг(А)-LS 1х25мк(PE)-0.66 ж/з бар — это надежное и безопасное решение для создания системы защитного заземления, соответствующее самым строгим современным требованиям по электробезопасности и пожарной безопасности.
