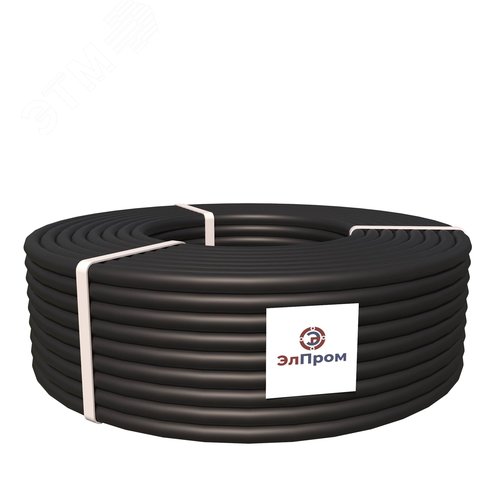

Кабель силовой КГВВЭнг(А)-LS 4х1.5 ТРТС

Кабель силовой КГВВЭнг(А)-LS 4х1.5 ТРТС

Силовой кабель КГВВЭнг(А)-LS 4х1.5 ТРТС предназначен для стационарной прокладки в электрических установках номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В. Кабель используется для питания стационарного оборудования, распределения электроэнергии в зданиях и сооружениях, а также может применяться на промышленных предприятиях.

Конструкция кабеля

Конструкция кабеля включает в себя несколько слоев, обеспечивающих высокие эксплуатационные характеристики и безопасность:

• Токопроводящая жила: Медная, многопроволочная, круглой формы, соответствует 5 классу по ГОСТ 22483-2012.
• Изоляция жил: Из поливинилхлоридного пластиката пониженной пожарной опасности (ПВХ-ЛС). Каждая из четырех жил сечением 1.5 мм² имеет индивидуальную изоляцию и маркировку цветом или цифрами.
• Скрутка: Изолированные жилы скручены в сердечник.
• Оболочка: Из ПВХ-пластиката пониженной пожарной опасности (ПВХ-нг-LS), наложена поверх скрученных жил. Оболочка обеспечивает защиту от механических воздействий и агрессивных сред.

Ключевые особенности и преимущества

• Пожарная безопасность: Индексы "нг(А)-LS" указывают, что кабель относится к категории нераспространяющих горение при групповой прокладке по наихудшему классу пожарной опасности "А" и имеет пониженное дымо- и газовыделение (Low Smoke). Это соответствует требованиям Технического регламента о требованиях пожарной безопасности (ФЗ-123).
• Гибкость: Благодаря многопроволочным жилам кабель обладает повышенной гибкостью, что облегчает его монтаж в условиях сложной траектории прокладки.
• Маркировка ТР ТС: Кабель соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Продукция маркирована единым знаком обращения EAC.
• Стабильность характеристик: Изоляция и оболочка из специальных композиций ПВХ обеспечивают устойчивость к воздействию влаги, масел, грибков и агрессивных сред.

Область применения

Кабель рекомендован для групповой прокладки в кабельных лотках, коробах, по конструкциям, в том числе в многофункциональных высотных зданиях, бизнес-центрах, торговых комплексах, жилых домах, на объектах транспортной инфраструктуры (вокзалы, метро, аэропорты), где предъявляются повышенные требования к пожарной безопасности. Применяется внутри помещений и на открытом воздухе (с защитой от прямого воздействия солнечного излучения).

Технические характеристики

• Количество и сечение жил: 4 x 1.5 мм²
• Номинальное напряжение: до 660/1000 В
• Диапазон рабочих температур: от -50°C до +70°C
• Минимальный радиус изгиба при прокладке: не менее 5 наружных диаметров кабеля.
• Цветовая маркировка жил: в соответствии с ГОСТ 31996-2012.
• Срок службы: не менее 30 лет.

Нормативная документация и ссылки на ресурсы

Производство и характеристики кабеля регламентируются следующими основными документами:

• ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ". Этот стандарт устанавливает технические условия на кабели, включая требования к конструкции, материалам и электрическим параметрам. Ознакомиться с текстом стандарта можно на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Документ определяет обязательные требования безопасности для низковольтного оборудования, включая кабельную продукцию. Текст регламента доступен на сайте Евразийской экономической комиссии (ЕЭК).
• Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Устанавливает классификацию и требования к кабелям по пожарной опасности (категории "нг", "LS" и др.). Актуальная редакция закона размещена на официальном интернет-портале правовой информации pravo.gov.ru.
• Технический регламент Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Обеспечивает требования к электромагнитной совместимости. Текст доступен на ресурсе ЕЭК.

Перед выбором и монтажом кабеля необходимо ознакомиться с полными техническими условиями и правилами устройства электроустановок (ПУЭ), актуальными для вашего объекта.
