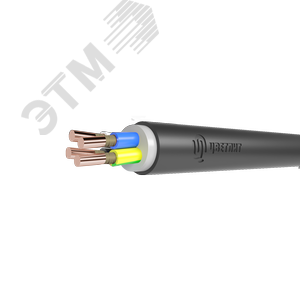

Кабель силовой ВВГнг(А)-FRLS 4х6ок(N)-0.66 ТРТС: полное описание
Силовой кабель ВВГнг(А)-FRLS 4х6ок(N)-0.66 ТРТС представляет собой современное кабельное изделие, предназначенное для стационарной прокладки в электрических сетях переменного напряжения до 0,66 кВ частотой 50 Гц. Данный кабель сочетает в себе высокие эксплуатационные характеристики, повышенную пожарную безопасность и соответствует строгим требованиям современных стандартов.
Конструктивные особенности
Кабель имеет сложную многослойную конструкцию, обеспечивающую его надежность и безопасность:
- Токопроводящие жилы: 4 медные жилы сечением 6 мм² каждая, соответствуют 1 классу по ГОСТ 22483. Одна из жил является нулевой (обозначена литерой N в маркировке)
- Изоляция: выполняется из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымовыделением
- Оболочка: из ПВХ пластиката пониженной пожарной опасности, обеспечивающая защиту от внешних воздействий
Расшифровка маркировки
Маркировка кабеля содержит полную информацию о его характеристиках:
- ВВГ - кабель с медными жилами, с ПВХ изоляцией, в ПВХ оболочке
- нг(А) - не распространяющий горение при групповой прокладке по категории А (наивысший уровень пожарной безопасности)
- FRLS - огнестойкий (Fire Resistant), с низким дымовыделением (Low Smoke)
- 4х6ок - 4 жилы сечением 6 мм², одна из которых нулевая (окружной конструкции)
- 0,66 - номинальное напряжение 660 В
- ТРТС - соответствует требованиям Технического регламента Таможенного союза
Технические характеристики
| Параметр |
Значение |
| Количество и сечение жил |
4 × 6 мм² |
| Номинальное напряжение |
660 В |
| Температура эксплуатации |
от -50°C до +50°C |
| Минимальная температура монтажа |
-15°C |
| Строительная длина |
100 м (возможны другие значения) |
| Срок службы |
не менее 30 лет |
| Гарантийный срок |
5 лет |
Область применения
- Промышленные предприятия и производственные цеха
- Жилые, общественные и административные здания
- Торговые центры и развлекательные комплексы
- Транспортная инфраструктура (вокзалы, аэропорты, метрополитен)
- Учреждения здравоохранения и образования
- Энергетические объекты и распределительные подстанции
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках. Может использоваться в сетях освещения и силовых сетях. Благодаря своим огнестойким свойствам и низкому дымовыделению, рекомендуется для применения в местах с массовым пребыванием людей, а также на объектах с повышенными требованиями пожарной безопасности.
Особенности и преимущества
Кабель ВВГнг(А)-FRLS 4х6ок(N)-0.66 обладает рядом значительных преимуществ:
- Пожарная безопасность: не распространяет горение при групповой прокладке, соответствует высшей категории А по нераспространению горения
- Пониженное дымовыделение: при возгорании выделяет минимальное количество дыма, что обеспечивает лучшую видимость при эвакуации
- Огнестойкость: сохраняет работоспособность в условиях пожара в течение определенного времени
- Безгалогеновый состав: при горении не выделяет коррозионно-активных газов, опасных для людей и оборудования
- Долговечность: рассчитан на длительную эксплуатацию в различных условиях
- Механическая прочность: устойчив к механическим воздействиям и вибрациям
Условия монтажа и эксплуатации
Кабель предназначен для стационарной прокладки без растягивающих усилий. Допускается прокладка:
- В сухих и влажных производственных помещениях
- В кабельных сооружениях (эстакадах, галереях, туннелях, этажах)
- В блоках, по мостам и в коллекторах
- На специальных кабельных конструкциях
Не рекомендуется прокладка в земле (траншеях) без дополнительной защиты. При монтаже необходимо соблюдать минимальный радиус изгиба, который составляет 7,5 наружных диаметров кабеля. Прокладка при температуре ниже -15°C требует предварительного подогрева кабеля.
Нормативная документация и соответствие стандартам
Кабель ВВГнг(А)-FRLS 4х6ок(N)-0.66 ТРТС соответствует следующим стандартам и техническим регламентам:
Основные нормативные документы:
- Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Технический регламент Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
- ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ"
- ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности"
- ГОСТ 53315-2009 "Кабельные изделия. Требования пожарной безопасности. Испытания на нераспространение горения"
Полезные ресурсы для ознакомления с нормативной документацией:
Проверка подлинности и сертификация
Вся кабельная продукция марки ВВГнг(А)-FRLS должна сопровождаться сертификатами соответствия требованиям Технических регламентов Таможенного союза. Подлинность сертификатов можно проверить через единый реестр сертификатов соответствия на официальных сайтах органов по сертификации. Каждая бухта кабеля маркируется биркой с указанием завода-изготовителя, даты производства, номера партии и длины отрезка.
Хранение и транспортировка
Кабель поставляется на деревянных или пластмассовых барабанах, либо в бухтах. При хранении необходимо защищать кабель от прямых солнечных лучей и атмосферных осадков. Срок хранения на открытых площадках не должен превышать 2 лет, под навесом или в закрытых помещениях - не более 10 лет. Транспортировка допускается любым видом транспорта с защитой от механических повреждений и атмосферных воздействий.
Тип изделия:
Кабель
Марка:
ВВГнг(A)-FRLS
Количество жил:
4
Сечение жилы, мм2:
6
Номинальное напряжение кабеля (провода), В:
660
Материал жилы:
Медь
Конструкция жилы:
Однопроволочная
Форма жилы:
Круглая
Тип исполнения кабельного изделия:
нг(A)-FRLS
Наличие экрана:
Нет
Цвет:
Черный
Форма кабеля:
Круглая
Тип упаковки:
Барабан
Диапазон рабочих температур:
от -50 до +50
Материал изоляции:
ПВХ пластикат пониженной пожароопасности
Материал оболочки:
ПВХ пониженной пожарной опасности
Диаметр, мм:
14.8198
Масса, кг:
460.464
Наличие защитного покрова:
Нет
Гарантийный срок, мес:
60
Минимальный радиус изгиба:
7.5 наружных диаметров
Расцветка провода:
Черный
Сфера применения:
предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1 кВ номинальной частотой 50 Гц.
Температура монтажа:
не ниже минус 15
Температура эксплуатации:
от -50 до +50
Преимущества:
Продукция соответствует требованиям ГОСТ| Продукция включена в Реестр Минпромторга России|ООО ''КЗ ''ЦВЕТЛИТ'' член Ассоциации ''Честная позиция''| ООО ''КЗ ''ЦВЕТЛИТ'' участник проекта ''ЕСВК.Кабель''
