Кабель силовой АВВГнг(А)-LS 4х120мс(N)-1ТРТС

Кабель силовой АВВГнг(А)-LS 4х120мс(N)-1ТРТС

Силовой кабель АВВГнг(А)-LS 4х120мс(N)-1ТРТС предназначен для стационарной прокладки в электрических сетях на номинальное переменное напряжение 0,66 кВ и 1 кВ частотой 50 Гц. Кабель используется для распределения электрической энергии в стационарных установках, а также для питания промышленного оборудования, силовых щитов и распределительных устройств.

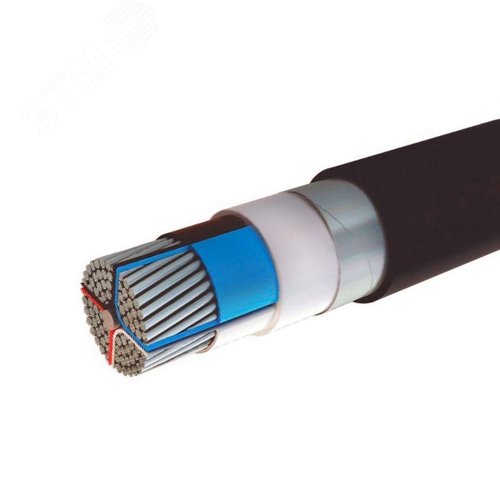

Конструкция кабеля

Конструкция кабеля включает в себя:

• Токопроводящие жилы: Четыре алюминиевые жилы сечением 120 мм² каждая, одна из которых может быть использована в качестве нулевой (N). Жилы многопроволочные (мс), что обеспечивает повышенную гибкость и удобство монтажа.
• Изоляция: Из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности. Каждая жила имеет индивидуальную изоляцию с цветовой маркировкой.
• Скрутка: Изолированные жилы скручены в сердечник.
• Оболочка: Защитная оболочка из ПВХ-пластиката пониженной пожарной опасности (нг(А)), наложена поверх скрученных жил.

Ключевые особенности и преимущества

• Пожароопасность: Исполнение нг(А) указывает на то, что кабель не распространяет горение при групповой прокладке по категории А (наиболее строгие требования). Это регламентируется стандартом ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности).
• Пониженное дымо- и газовыделение (LS): При возгорании и тлении оболочка и изоляция кабеля выделяют пониженное количество дыма и коррозионно-активных газообразных продуктов. Это критически важно для безопасности людей и сохранности оборудования в закрытых помещениях, системах вентиляции и метро.
• Назначение жилы "N": Обозначение "(N)" указывает на то, что одна из четырех жил может использоваться в качестве нулевого проводника.
• Технические условия: Изготовление соответствует 1ТРТС — это обозначение указывает на соответствие кабеля Техническому регламенту Таможенного союза ТР ТС 004/2011 (О безопасности низковольтного оборудования) и ТР ТС 020/2011 (Электромагнитная совместимость технических средств).

Область применения

Кабель АВВГнг(А)-LS 4х120мс(N)-1ТРТС предназначен для прокладки:

• В кабельных сооружениях (лотках, коробах, на кабельных полках).
• В помещениях и кабельных коллекторах с повышенными требованиями к пожарной безопасности.
• В зданиях и сооружениях с массовым пребыванием людей (торговые центры, вокзалы, аэропорты, больницы, метрополитен).
• На электростанциях и промышленных предприятиях.
• Не рекомендуется для прокладки в земле (траншеях) без дополнительной защиты, а также в условиях растягивающих нагрузок.

Условия эксплуатации и технические характеристики

• Номинальное напряжение: 660/1000 В.
• Температурный режим: Эксплуатация от -50°C до +50°C. Монтаж при температуре не ниже -15°С.
• Минимальный радиус изгиба: 10 наружных диаметров кабеля.
• Допустимая температура жил: Длительная рабочая температура нагрева жил не должна превышать +70°C.
• Срок службы: Не менее 30 лет.
• Стандарты изготовления: Кабель производится в соответствии с ГОСТ 31996-2012 (Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ).

Маркировка и упаковка

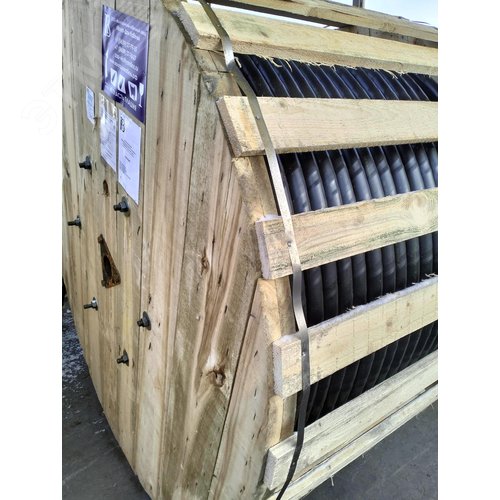

Кабель маркируется через равные промежутки с указанием торговой марки производителя, года выпуска, сечения, номинального напряжения и соответствия ТР ТС. Поставляется на деревянных барабанах или в бухтах. Маркировка должна соответствовать требованиям ГОСТ 31996-2012.

Безопасность и соответствие

Использование кабеля АВВГнг(А)-LS 4х120мс(N)-1ТРТС обеспечивает высокий уровень пожарной безопасности объекта. Его применение регламентируется сводом правил СП 76.13330.2016 (Электротехнические устройства) и актуализированной редакцией ПУЭ 7 (Правила устройства электроустановок). При выборе и монтаже необходимо руководствоваться проектной документацией и требованиями действующих нормативных актов.
