Кабель силовой ВВГ-Пнг(А)-LS 2х4 ТРТС (100м)

Кабель силовой ВВГ-Пнг(А)-LS 2х4 ТРТС (100 метров)

Силовой кабель ВВГ-Пнг(А)-LS 2х4 предназначен для стационарной прокладки в электрических сетях номинальным переменным напряжением до 1000 В частотой 50 Гц. Кабель поставляется в бухте 100 метров и производится на современном предприятии ТРТС, что гарантирует строгое соответствие всем требованиям нормативной документации.

Конструкция и ключевые особенности

Расшифровка маркировки:

• ВВГ – Винил (ПВХ изоляция), Винил (ПВХ оболочка), Голый (без наружного защитного покрова).
• П – Плоская форма.
• нг(А) – Не распространяющий горение по категории А (наивысшая стойкость к распространению огня при групповой прокладке).
• LS – Low Smoke (пониженное дымо- и газовыделение).
• 2х4 – Две токопроводящие жилы сечением 4 мм² каждая.

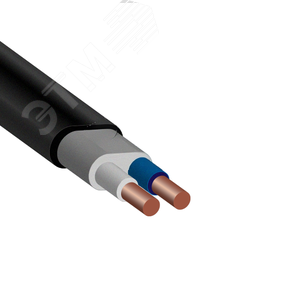

Кабель состоит из медных токопроводящих жил (класс 1 или 2 по гибкости), изоляции и оболочки из поливинилхлоридных пластикатов пониженной пожарной опасности. Плоская форма облегчает монтаж и укладку, особенно в условиях ограниченного пространства.

Область применения

Кабель предназначен для передачи и распределения электрической энергии. Рекомендован для групповой прокладки в кабельных сооружениях (лотках, коробах, каналах), на электростанциях, в промышленных зданиях, общественных и жилых комплексах, где предъявляются повышенные требования к пожарной безопасности. Благодаря индексу нг(А)-LS его использование особенно актуально в местах массового скопления людей, метро, тоннелях, высотных зданиях и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Номинальное напряжение: до 1000 В.
• Количество и сечение жил: 2 x 4.0 мм².
• Материал жилы: медь, однопроволочная.
• Температурный режим эксплуатации: от -50°C до +50°C.
• Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.

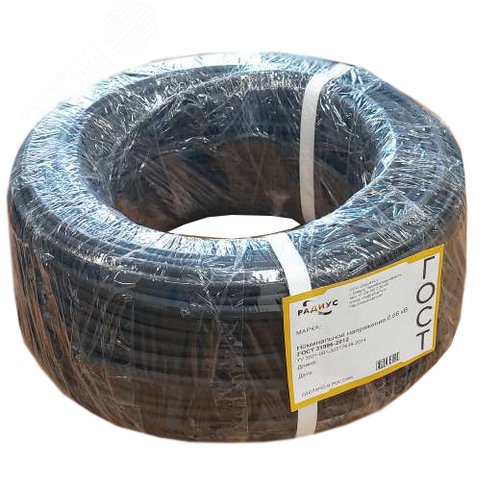

• Строительная длина: 100 м.
• Цветовая маркировка жил: стандартная (коричневый, синий).
• Климатическое исполнение: УХЛ, категории размещения 1-5 по ГОСТ 15150.

Преимущества кабеля ВВГ-Пнг(А)-LS

Основные преимущества обусловлены применением специальных материалов:

• Пожарная безопасность: Кабель не распространяет горение при групповой прокладке (испытание по категории "А"), что подтверждено испытаниями. Оболочка с индексом LS при нагреве выделяет минимальное количество дыма и коррозионно-активных газов, что критически важно для эвакуации людей и сохранности оборудования.
• Надежность и долговечность: Медные жилы обеспечивают высокую проводимость и стойкость к окислению. Качественные ПВХ-компаунды гарантируют сохранение эластичности и защитных свойств в течение длительного срока службы.
• Удобство монтажа: Плоская форма и оптимальная жесткость облегчают раскладку и фиксацию кабеля.

Нормативная документация и стандарты

Производство кабеля ВВГ-Пнг(А)-LS регламентируется следующими основными документами, с которыми можно ознакомиться в открытых источниках:

• ГОСТ 31996-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ". Это основной стандарт, определяющий технические условия на кабели марок ВВГ и их модификации. Актуальную редакцию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале Техэксперт.
• Требования пожарной безопасности изложены в своде правил СП 6.13130.2013 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности" и в Федеральном законе № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Тексты документов доступны на официальном сайте МЧС России или на Официальном интернет-портале правовой информации.
• Методы испытаний на нераспространение горения и низкое дымо- газовыделение регламентированы ГОСТ Р МЭК 60332-3-22-2005 и ГОСТ Р МЭК 61034-1-2005.

Использование кабеля, соответствующего данным стандартам, является обязательным условием для сдачи объекта в эксплуатацию и ключевым фактором обеспечения пожарной безопасности электроустановки.

Указания по монтажу и эксплуатации

Прокладка должна производиться при температуре не ниже -15°C во избежание повреждения изоляции. Допускается прокладка при более низких температурах с предварительным подогревом кабеля. Запрещается монтаж под натяжением. При проходе через строительные конструкции необходимо использовать огнестойкие уплотнения. Перед подключением под напряжение обязательно проверить целостность изоляции и отсутствие короткого замыкания между жилами.

Кабель силовой ВВГ-Пнг(А)-LS 2х4 ТРТС – это современное, безопасное и надежное решение для построения электрических сетей, отвечающее самым строгим отечественным и международным требованиям.
