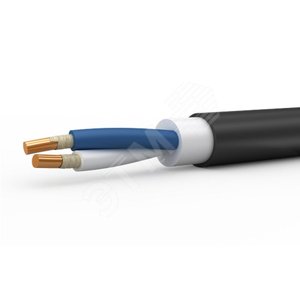

Кабель силовой ППГнг(А)-HF 2х2.5(N) - 0.66 ТРТС

Кабель силовой ППГнг(А)-HF 2х2.5(N) - 0.66 ТРТС

Общее описание

Кабель силовой ППГнг(А)-HF 2х2.5(N) - 0.66 предназначен для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением до 660 В частотой 50 Гц. Кабель соответствует требованиям Технического регламента Таможенного союза (ТР ТС) и может использоваться в промышленных и гражданских объектах.

Конструкция кабеля

Кабель состоит из следующих элементов:

• Токопроводящая жила: медная, многопроволочная (класс гибкости 2), сечением 2.5 мм².
• Изоляция: из сшитого полиэтилена (ПП), обеспечивает высокую термостойкость и механическую прочность.
• Оболочка: из ПВХ-пластиката пониженной горючести с низким дымо- и газовыделением (нг(А)-HF).
• Нейтральный проводник (N): обозначен для правильного подключения в сетях с заземлённой нейтралью.

Основные характеристики

• Номинальное напряжение: 660 В.
• Температурный режим эксплуатации: от -50°C до +50°C.
• Минимальный радиус изгиба: не менее 7.5 наружных диаметров кабеля.
• Срок службы: не менее 30 лет.
• Сертификация: соответствует ТР ТС 004/2011, ТР ТС 020/2011.

Область применения

Кабель используется в следующих условиях:

• Прокладка в кабельных каналах, лотках, трубах.
• Использование в зданиях и сооружениях с повышенными требованиями пожарной безопасности.
• Применение в сетях с заземлённой нейтралью (системы TN-S, TN-C-S).
• Использование в условиях агрессивных сред (при наличии дополнительной защиты).

Преимущества кабеля ППГнг(А)-HF

• Пожароопасность: оболочка не распространяет горение при групповой прокладке (категория "нг(А)").
• Безопасность: низкое дымо- и газовыделение (HF) при пожаре.
• Долговечность: устойчивость к перепадам температур и механическим воздействиям.
• Гибкость: удобство монтажа благодаря многопроволочным жилам.

Нормативные документы

Кабель соответствует следующим стандартам и регламентам:

• ГОСТ 31996-2012 – Кабели силовые с пластмассовой изоляцией.
• ТР ТС 004/2011 – О безопасности низковольтного оборудования.
• ТР ТС 020/2011 – Электромагнитная совместимость технических средств.
• ПУЭ 7 – Правила устройства электроустановок.

Маркировка и упаковка

Кабель поставляется в бухтах или на барабанах, маркируется бирками с указанием:

• Наименования производителя.
• Даты изготовления.
• Длины кабеля в метрах.
• Соответствия стандартам.

Рекомендации по монтажу

• Прокладка должна осуществляться при температуре не ниже -15°C.
• При монтаже в условиях низких температур кабель необходимо прогреть.
• Запрещается прокладывать кабель вблизи источников тепла без дополнительной защиты.
• При групповой прокладке следует учитывать требования пожарной безопасности.
