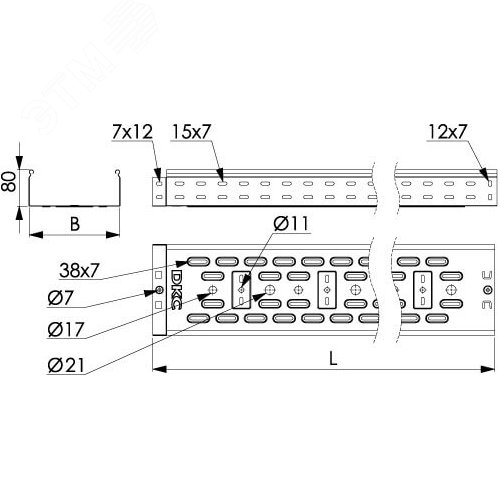

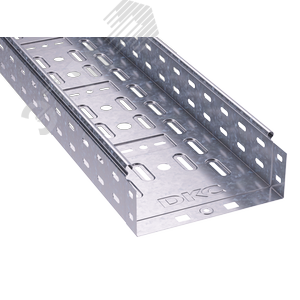

Лоток перфорированный 500х80х2000: техническое описание и область применения
Перфорированный лоток с габаритными размерами 500 мм (ширина) х 80 мм (высота) х 2000 мм (длина) представляет собой современное и эффективное решение для организации кабельных систем. Данное изделие предназначено для открытой прокладки и надежной фиксации силовых, осветительных и слаботочных кабелей и проводов в промышленных, коммерческих и административных зданиях.
Конструктивные особенности и материалы
Лоток изготавливается методом холодной штамповки из высококачественной стальной ленты. Перфорация, равномерно распределенная по дну и боковым стенкам, обеспечивает ряд ключевых преимуществ: значительное снижение веса конструкции, улучшенную вентиляцию кабелей, что способствует отводу тепла, и удобство крепления проводников с помощью стяжек или хомутов в любой точке лотка. Сталь, как правило, имеет цинковое покрытие (оцинковка) для защиты от коррозии, что гарантирует длительный срок службы даже в условиях повышенной влажности. Соединение секций между собой и с другими элементами системы (углы, тройники, крестовины) осуществляется с помощью специальных соединительных элементов, обеспечивая механическую прочность и непрерывность трассы.
Технические характеристики и преимущества
Основные параметры лотка: полезное сечение (внутренние размеры), толщина металла, размер и шаг перфорации, нагрузочная способность. Данная модель с высотой борта 80 мм и шириной 500 мм оптимальна для укладки большого пучка кабелей среднего и крупного сечения. Ключевые преимущества включают:
- Универсальность монтажа: возможность установки на стены, потолки, опорные конструкции, а также в составе многоярусных систем.
- Гибкость конфигурации: простота изменения трассы, добавления ответвлений и доступа к кабелям для ревизии или модернизации.
- Пожарная безопасность: металлическая конструкция не поддерживает горение и способствует локализации возможного возгорания.
- Электромагнитная совместимость: металлический лоток при правильном заземлении может выполнять функции экрана.
Нормативная и техническая документация
Проектирование, монтаж и эксплуатация кабельных лотков должны осуществляться в соответствии с действующими нормативными документами Российской Федерации и международными стандартами. Основные регламентирующие документы, информацию о которых можно найти в открытых источниках, включают:
- СП 76.13330.2016 "Электротехнические устройства" (актуализированная редакция СНиП 3.05.06-85) – определяет общие требования к монтажу электрооборудования и кабельных трасс.
- ПУЭ 7-е издание (Правила устройства электроустановок) – главный документ, регламентирующий проектирование и монтаж электроустановок, включая выбор типов проводки и способов прокладки кабелей.
- ГОСТ Р МЭК 61537-2010 / IEC 61537:2006 «Системы кабельные лотковые и лестничные. Общие технические требования и методы испытаний» – устанавливает требования к кабельным лоткам, включая классификацию, механические и электрические характеристики, методы испытаний. Текст стандарта можно найти на официальном сайте ФГУП «Стандартинформ» или на портале Техэксперт (информационные системы).
- ГОСТ Р 52868-2007 «Лотки и короба кабельные для электрических установок. Общие технические условия» – национальный стандарт, содержащий классификацию, параметры, требования безопасности.
- Серия стандартов IEC 61537 International Electrotechnical Commission – международный аналог, широко используемый при проектировании.
Рекомендуется также обращаться к профильным
Сводам Правил (СП), касающимся строительства и проектирования конкретных типов зданий и сооружений.
Область применения и монтаж
Лоток перфорированный 500х80х2000 находит широкое применение в:
- Промышленных цехах и производственных помещениях.
- Энергетических объектах (подстанции, распределительные пункты).
- Центрах обработки данных (ЦОД) и серверных комнатах.
- Торговых и офисных центрах, административных зданиях.
- Инфраструктурных объектах (вокзалы, аэропорты, метрополитен).
Монтаж должен производиться квалифицированным персоналом с соблюдением требований безопасности. Крепление лотка к строительным конструкциям осуществляется с помощью шпилек, кронштейнов или подвесов. При укладке кабелей необходимо соблюдать допустимый уровень заполнения (обычно не более 50% для силовых кабелей), правила разделения цепей разного назначения и обеспечить возможность дополнительной укладки (резерв). Обязательным требованием является надежное электрическое соединение и заземление всех секций лотка.
Заключение
Перфорированный кабельный лоток размером 500х80х2000 мм – это надежный, проверенный и стандартизированный элемент кабельной системы управления. Его использование обеспечивает порядок, безопасность, ремонтопригодность и масштабируемость кабельной инфраструктуры любого объекта. Правильный подбор, проектирование и монтаж на основе требований нормативной документации гарантируют долговечную и бесперебойную работу всей системы электроснабжения или связи.
Тип изделия:
Лоток перфорированный
Материал изделия:
Сталь
Высота, мм:
80
Ширина, мм:
500
Длина, мм:
2000
Покрытие:
Оцинковано по методу сендзимира
Тип лотка:
Перфорированный
Толщина материала изделия:
1
Климатическое исполнение:
УХЛ2
Масса, кг:
4.62
Цвет:
Светло-серый
Исполнение:
Без разъема
Рекомендованный проектный ассортимент:
Да
Площадь полезного сечения:
39500
Дополнительная информация:
Перфорированная боковая стенка
