Лоток неперфорированный 200х50х3000

Лоток неперфорированный 200х50х3000 мм: техническое описание и нормативное соответствие

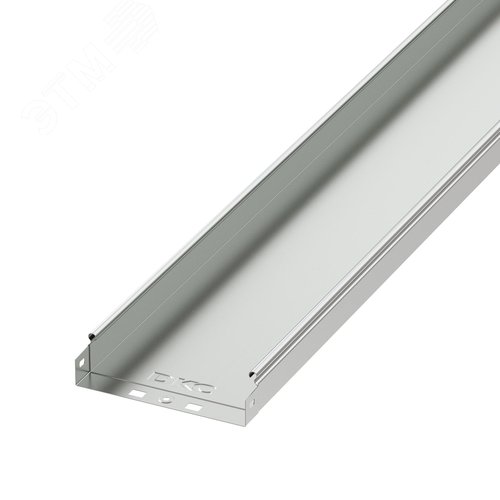

Неперфорированный лоток серии 200х50х3000 мм представляет собой цельнотянутый металлический короб с глухими стенками и сплошным дном, предназначенный для открытой прокладки и защиты кабелей и проводов. Данное изделие относится к категории неперфорированных (глухих) кабельных лотков и обеспечивает максимальную степень защиты кабельной линии от механических повреждений, пыли, влаги и несанкционированного доступа.

Конструктивные особенности и материалы

Лоток изготавливается из высококачественной холоднокатаной стали толщиной от 0,7 до 1,5 мм (в зависимости от класса нагрузки) методом холодной штамповки, что обеспечивает высокую жесткость конструкции при минимальном весе. Стандартная длина изделия — 3000 мм (3 метра). Ширина лотка составляет 200 мм, высота борта — 50 мм. Все кромки изделия являются завальцованными для обеспечения безопасности монтажа и исключения травмирования об острые края. Лоток поставляется в оцинкованном исполнении (цинкование по ГОСТ 14918-80) или с нанесением порошково-полимерного покрытия для повышения коррозионной стойкости в агрессивных средах.

Основное назначение и сфера применения

Глухой лоток данного типоразмера применяется для создания кабельных трасс систем электроснабжения, слаботочных систем, автоматизации и связи внутри и снаружи зданий. Основная сфера использования — объекты, где предъявляются повышенные требования к защите кабелей: производственные цеха, электрощитовые помещения, подвалы, тоннели, а также места с возможным воздействием влаги и пыли. Сплошная конструкция позволяет эффективно экранировать электромагнитные помехи и препятствует распространению пламени в случае возгорания кабеля.

Технические характеристики и параметры

• Тип: Лоток неперфорированный (глухой, со сплошным дном и стенками).

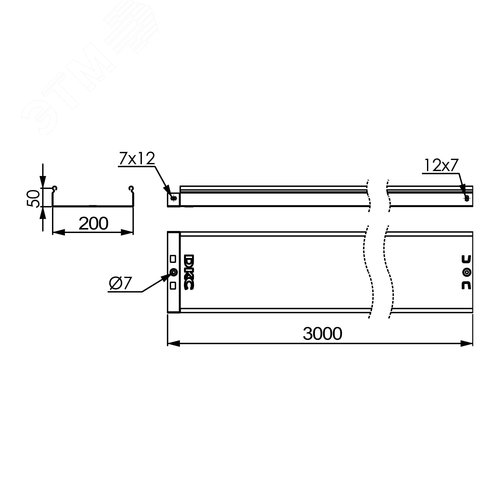

• Габаритные размеры (ШхВхД): 200 мм x 50 мм x 3000 мм.
• Материал: Сталь холоднокатаная, оцинкованная.
• Толщина металла: Стандартно 0,7 мм (возможны другие варианты по нагрузке).
• Вес погонного метра: Приблизительно 2,5-3,0 кг (зависит от толщины стали).
• Цвет: Стандартный — серебристый (оцинковка), возможны варианты по RAL.
• Класс нагрузки: Определяется по каталогам производителей и соответствует требованиям к статической и динамической нагрузке.

Нормативная документация и стандарты

Производство и применение неперфорированных кабельных лотков регламентируется рядом национальных и международных стандартов, обеспечивающих безопасность и надежность систем кабеленесущих трасс:

• ГОСТ Р 52868-2007 "Лотки и кабельные лестницы для электрических установок. Общие технические условия". Этот стандарт устанавливает классификацию, технические требования, методы испытаний и правила приемки лотков. Актуальную редакцию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (ФГИС "Технические регламенты").
• СП 76.13330.2016 (Актуализированная редакция СНиП 3.05.06-85) "Электротехнические устройства". Свод правил определяет требования к монтажу электротехнических устройств, включая прокладку кабелей в лотках. Документ доступен на ресурсе Техэксперт или на официальном сайте Минстроя России.
• ПУЭ 7-е издание (Главы 2.1 и 2.3) "Правила устройства электроустановок" — основной документ, регламентирующий проектирование и монтаж кабельных линий, включая требования к кабеленесущим системам. Официальный текст размещен на портале юридической информации pravo.gov.ru.
• Международный стандарт IEC 61537:2006 "Кабельные системы управления и питания. Лотки кабельные и лестницы кабельные" — определяет международные требования к конструкции и испытаниям. Информация доступна на сайте International Electrotechnical Commission (IEC).
• Требования пожарной безопасности изложены в Федеральном законе № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и сводах правил серии СП 6.13130. Актуальные документы можно найти на сайте МЧС России или на правовых порталах.

Монтаж и эксплуатация

Лоток монтируется на опорные конструкции (кронштейны, стойки) с помощью стандартного крепежа. Соединение лотков между собой по длине осуществляется встык с использованием соединительных пластин или перехлестом, что обеспечивает механическую прочность и непрерывность трассы. Для организации ответвлений и поворотов используются соответствующие фасонные элементы (углы, тройники, крестовины). При проектировании трассы необходимо учитывать допустимый радиус изгиба кабелей, правила их укладки и крепления, а также требования к вентиляции (для глухих лотков в определенных условиях).

Преимущества использования

• Максимальная защита: Сплошные стенки и дно надежно защищают кабели от внешних воздействий.
• Пожаробезопасность: Замедляет распространение огня по кабельной трассе.
• Электромагнитная совместимость (ЭМС): Обеспечивает экранирование от внешних помех.
• Эстетичность: Аккуратный внешний вид, важный для открытой прокладки в общественных и административных зданиях.
• Долговечность: Оцинкованное или полимерное покрытие обеспечивает длительный срок службы в различных условиях.
• Универсальность: Совместим с широким ассортиментом аксессуаров и фасонных элементов кабеленесущих систем.

Выбор именно неперфорированного лотка 200х50х3000 мм обоснован в проектах, где приоритетом является защита, безопасность и соответствие строгим нормативным требованиям, предъявляемым к современным кабельным трассам.
