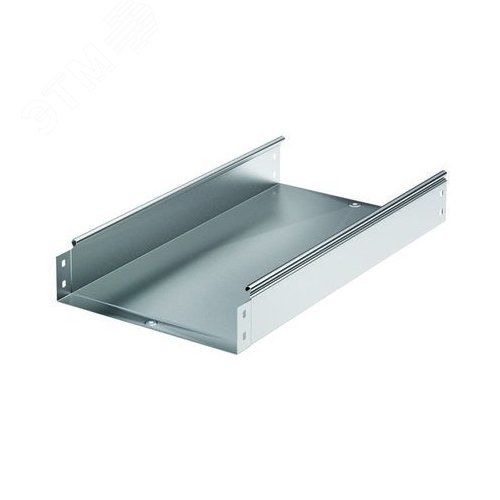

Лоток листовой с размерами 100х100 мм, длиной 2000 мм и толщиной стенки 1.0 мм представляет собой ключевой элемент современных кабельных систем. Данное изделие предназначено для открытой прокладки и защиты силовых, осветительных и слаботочных кабелей и проводов в промышленных, коммерческих и жилых зданиях. Конструкция лотка обеспечивает удобный монтаж, легкий доступ для инспекции, добавления или замены кабелей, а также эффективное охлаждение проводников.
Изделие изготавливается методом холодной гибки из высококачественной стальной холоднокатаной рулонной стали. Толщина металла в 1.0 мм (1000 мкм) обеспечивает оптимальный баланс между механической прочностью и весом конструкции. Сталь, как правило, покрывается защитным цинковым слоем методом горячего цинкования или наносится электрохимическим способом, что гарантирует высокую коррозионную стойкость в различных условиях эксплуатации (классы покрытия регламентируются стандартами). Стандартная длина изделия — 2000 мм (2 метра), что удобно для транспортировки и монтажа. Полезное сечение (внутренние размеры) 100х100 мм позволяет разместить значительный пучок кабелей.
Лоток данного типоразмера широко используется для создания кабельных трасс:
Тип: Листовой (глубокий), перфорированный или сплошной (в зависимости от модификации).
Ширина (B): 100 мм.
Высота (H): 100 мм.
Длина (L): 2000 мм (стандартная мерная длина).
Толщина металла (S): 1.0 мм.
Материал: Сталь холоднокатаная, оцинкованная.
Площадь сечения: Полезная площадь ~100 см², что является ключевым параметром для расчета заполнения.
Вес погонного метра: Приблизительно 3.5-4 кг/м (зависит от типа перфорации и плотности стали).
Радиус закругления: Обеспечивает безопасный изгиб кабеля без превышения допустимого радиуса.
Несущая способность: Определяется схемой монтажа опор (стоек, консолей) и расстоянием между ними.
Проектирование, монтаж и эксплуатация кабельных лотковых систем осуществляются в соответствии с комплексом национальных и международных стандартов, обеспечивающих электробезопасность, пожарную безопасность и надежность.
Критически важным параметром является степень заполнения лотка. Согласно ПУЭ и СП, заполнение поперечного сечения лотка кабелями и проводами не должно превышать, как правило, 40-50%. Для точного расчета используется понятие "полезная площадь". Для лотка 100х100 мм она составляет примерно 10000 мм² (100 см²). При планировании трассы необходимо учитывать вес кабелей, который не должен превышать допустимую нагрузку для лотка и опорных конструкций. Монтаж осуществляется на шпильки, консоли или стойки с шагом, указанным в проектной документации, но обычно не превышающим 1.5-3 метра для данной толщины металла. Все элементы системы должны быть надежно заземлены в соответствии с ПУЭ.
1. Прочность и долговечность: Толщина стали 1.0 мм обеспечивает высокую жесткость и устойчивость к деформациям.
2. Универсальность и гибкость планировки: Система легко собирается, разбирается и модифицируется.
3. Эффективное охлаждение кабелей: Особенно в перфорированном исполнении, что позволяет увеличить нагрузку по току.
4. Защита от механических повреждений: Обеспечивает сохранность изоляции кабелей.
5. Нормативное соответствие: Изделие, изготовленное по ГОСТ, гарантирует соответствие требованиям безопасности.
6. Экономичность монтажа и обслуживания: Быстрая укладка и легкий доступ снижают трудозатраты.
Для формирования трассы помимо прямых отрезков длиной 2000 мм используются: углы (горизонтальные и вертикальные), тройники, крестовины, переходы, заглушки, а также соединительные и крепежные элементы (болты, гайки, шайбы, соединительные пластины). Все комплектующие должны быть того же производителя или соответствовать по механическим и коррозионным характеристикам основному лотку.
Лотки должны храниться в закрытых сухих помещениях, уложенными в пачки на ровную поверхность. При транспортировке необходимо обеспечить защиту от атмосферных осадков и механических повреждений. Штабелирование должно исключать прогиб изделий.
Выбор лотка листового 100х100 мм с толщиной металла 1.0 мм – это решение, обеспечивающее надежность, безопасность и долговечность кабельной линии на протяжении всего срока ее службы при строгом соблюдении норм проектирования и монтажа.
