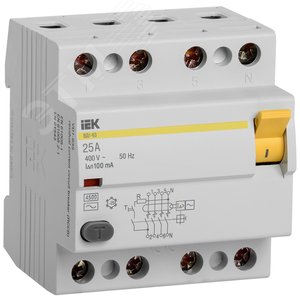

Выключатель дифференциального тока (УЗО) ВД1-63 4п 25А 100мА АС — это электромеханическое устройство защитного отключения, предназначенное для предотвращения поражения электрическим током и возгораний, вызванных токами утечки на землю. Устройство соответствует высочайшим стандартам безопасности и надежности, обеспечивая защиту людей и имущества в жилых, коммерческих и промышленных электроустановках.
В отличие от электронных аналогов, электромеханическое УЗО ВД1-63 не требует внешнего питания для выполнения своей защитной функции. Его работа основана на фундаментальном физическом законе — правиле Кирхгофа. Внутри устройства расположен дифференциальный трансформатор, который постоянно сравнивает силу тока, протекающего к нагрузке и возвращающегося от нее. В нормальном режиме работы эти токи равны, и магнитные потоки в сердечнике трансформатора компенсируют друг друга.
При возникновении утечки тока на землю (например, при повреждении изоляции или прикосновении человека к токоведущим частям) баланс нарушается. Во вторичной обмотке трансформатора возникает дифференциальный ток, который приводит в действие чувствительное поляризованное реле. Реле, в свою очередь, мгновенно воздействует на механизм расцепления силовых контактов, полностью отключая защищаемую цепь от сети. Весь процесс занимает доли секунды, что минимизирует риск серьезного поражения электрическим током.
Тип устройства: УЗО (ВД — выключатель дифференциальный)
Количество полюсов: 4 полюса (4п) — для трехфазных сетей с нейтралью
Номинальный ток: 25 А — максимальный длительный ток, который могут выдерживать главные контакты
Номинальный отключающий дифференциальный ток (IΔn): 100 мА — чувствительность устройства к токам утечки
Тип дифференциального тока: АС — устройство реагирует на синусоидальные переменные токи утечки
Номинальное напряжение: 400 В для трехфазных цепей
Номинальная отключающая способность: 3000 А (согласно серии ВД1-63)
Механическая износостойкость: не менее 10 000 циклов ВО-ВК
Электрическая износостойкость: не менее 4 000 циклов при номинальном токе
Климатическое исполнение: УХЛ3 (для умеренного и холодного климата)
Степень защиты: IP20 (для установки в электрощитах)
УЗО ВД1-63 с током утечки 100 мА относится к устройствам противопожарной защиты. Оно предназначено в первую очередь для защиты от возгораний, которые могут возникнуть при длительном протекании токов утечки через поврежденную изоляцию. Такие устройства устанавливаются на вводе в здание или на отдельные группы, где риск возникновения пожара из-за неисправной электропроводки особенно высок.
Трехфазное исполнение (4 полюса) делает данное УЗО идеальным решением для:
Важно: Для непосредственной защиты людей от поражения электрическим током требуется установка дополнительных УЗО с чувствительностью 10 мА или 30 мА на соответствующие групповые линии. УЗО на 100 мА обеспечивает противопожарную защиту и защиту от косвенного прикосновения, но не может считаться достаточной для защиты от прямого прикосновения согласно требованиям ПУЭ.
Электромеханическое УЗО ВД1-63 обладает рядом критически важных преимуществ перед электронными аналогами:
1. Независимость от питания сети: Устройство сработает даже при обрыве нулевого проводника или падении напряжения в сети, так как для его работы не требуется вспомогательный источник питания.
2. Высокая надежность и долговечность: Отсутствие электронных компонентов, чувствительных к перепадам напряжения и температурным воздействиям, увеличивает срок службы и стабильность работы устройства.
3. Соответствие строгим стандартам: Электромеханические УЗО соответствуют требованиям международных стандартов МЭК 61008 и европейских норм, которые предъявляют более жесткие требования к безопасности.
4. Стабильность характеристик: Параметры срабатывания не зависят от колебаний температуры окружающей среды и не "дрейфуют" со временем.
УЗО ВД1-63 предназначено для монтажа на стандартную DIN-рейку 35 мм в распределительных щитах. Подключение должно выполняться квалифицированным персоналом в соответствии с проектом электроснабжения и правилами устройства электроустановок. Важно соблюдать схему подключения, правильно подводить фазные и нулевые проводники.
Для проверки исправности устройства на лицевой панели расположена кнопка "ТЕСТ". Регулярное (рекомендуется ежемесячно) нажатие на эту кнопку имитирует ток утечки и должно приводить к мгновенному отключению УЗО. Если устройство не отключается, его необходимо заменить.
УЗО не защищает от сверхтоков короткого замыкания и перегрузки, поэтому в цепи последовательно с ним обязательно должен быть установлен автоматический выключатель соответствующего номинала (в данном случае не более 25А).
Устройство соответствует следующим основным нормативным документам и стандартам:
Национальные стандарты:
Международные стандарты:
Техническая документация:
Использование УЗО ВД1-63 4п 25А 100мА АС в составе электроустановки значительно повышает уровень электробезопасности, обеспечивая защиту от пожаров, вызванных повреждением изоляции, и снижая риск поражения электрическим током. Это надежное, проверенное временем решение для комплексной защиты трехфазных электрических сетей.
