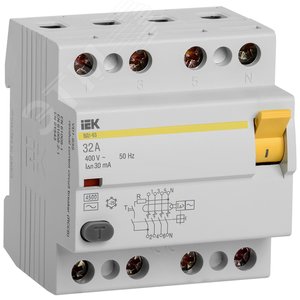

Выключатель дифференциального тока ВД1-63 (УЗО) на 4 полюса, номинальным током 32А и дифференциальным током срабатывания 30 мА — это ключевое устройство для обеспечения электробезопасности в трехфазных и однофазных сетях. Электромеханический тип исполнения гарантирует высочайшую надежность и независимость работы от состояния питающей сети. Основное назначение — защита человека от поражения электрическим током при прямом или косвенном прикосновении, а также предотвращение возгораний из-за утечек тока на землю.
УЗО серии ВД1-63 функционирует на основе прецизионного дифференциального трансформатора, постоянно сравнивающего векторную сумму токов, протекающих через все полюса. В исправной сети эта сумма равна нулю. При возникновении утечки на землю (например, при повреждении изоляции или прикосновении человека к токоведущей части) баланс нарушается, и во вторичной обмотке трансформатора возникает ток. Электромеханический расцепитель (полностью механический, без электронных компонентов) приводит в действие силовой механизм и отключает защищаемую цепь за время менее 0.1 секунды. Электромеханическая конструкция обеспечивает срабатывание даже при обрыве нулевого проводника или падении напряжения сети, что критически важно для безопасности.
Тип устройства: УЗО (ВДТ) электромеханическое, тип AC.
Количество полюсов: 4 полюса (4P).
Номинальный ток In: 32 А.
Номинальный отключающий дифференциальный ток IΔn: 30 мА — оптимальный порог для защиты человека и противопожарной защиты.
Тип дифференциального тока: AC — реагирует на синусоидальный переменный ток утечки.
Номинальное напряжение: 400 В.
Номинальная отключающая способность по ГОСТ Р 51326.1: не менее 3000 А.
Степень защиты: IP20.
Механическая износостойкость: не менее 10 000 циклов В-О.
Температура эксплуатации: от -25°C до +40°C.
Устройство предназначено для установки в распределительные щиты жилых, коммерческих и промышленных объектов. Применяется для защиты групповых линий, питающих розеточные сети, стационарное оборудование, а также вводных линий трехфазных систем с глухозаземленной нейтралью (система TN-S, TN-C-S). Эффективно защищает трехфазные двигатели, станки, освещение.
Устройство соответствует требованиям межгосударственных и национальных стандартов, что подтверждается сертификатами. Основные нормативные документы, регламентирующие требования к УЗО и их применение в электроустановках:
1. Абсолютная надежность: Не требует внешнего питания для функционирования расцепителя. Сработает даже при "пропадании нуля".
2. Селективность по времени: Может использоваться в каскадных схемах защиты при выборе соответствующей модели (S-тип).
3. Универсальность монтажа: Устанавливается на стандартную DIN-рейку 35 мм, занимая 4 модуля.
4. Визуальный контроль состояния: Наличие флажка-индикатора положения "Вкл/Выкл" и маркировки.
5. Регулярное тестирование: Наличие кнопки "ТЕСТ" для периодической проверки исправности механизма отключения и дифференциального узла. Проверку рекомендуется проводить ежемесячно.
6. Совместимость: Предназначен для работы в связке с автоматическими выключателями (предохранителями) для защиты от токов короткого замыкания и перегрузки, так как УЗО не имеет встроенной защиты от сверхтоков.
Монтаж, подключение и ввод в эксплуатацию должны производиться квалифицированным электротехническим персоналом в соответствии с проектной документацией, ПУЭ и инструкцией производителя. Перед установкой необходимо визуально проверить устройство на отсутствие повреждений, а после монтажа — выполнить проверку срабатывания от кнопки "ТЕСТ". УЗО устанавливается после вводного автомата и счетчика, перед групповыми автоматическими выключателями. Для трехфазных сетей с однофазными нагрузками необходимо равномерно распределять нагрузки по фазам во избежание ложных срабатываний.
Использование четырехполюсного УЗО на 30 мА является обязательным требованием современных стандартов безопасности для вводно-распределительных устройств многих объектов, обеспечивая комплексную защиту жизни, здоровья и имущества от рисков, связанных с неисправностями электропроводки.
