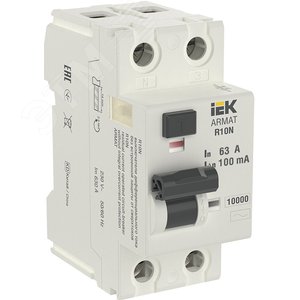

Выключатель дифференциального тока R10N (УЗО) 2п 63А 100мА тип AC

Выключатель дифференциального тока R10N (УЗО) 2п 63А 100мА тип AC

Выключатель дифференциального тока R10N (также известный как УЗО — устройство защитного отключения) является ключевым компонентом современной электробезопасности в жилых, коммерческих и промышленных электроустановках. Данная модель предназначена для защиты людей от поражения электрическим током при случайном прикосновении к токоведущим частям, а также для предотвращения возгораний, вызванных утечками тока на землю.

Назначение и принцип действия

УЗО R10N непрерывно сравнивает силу тока, протекающего к электроприбору (по фазному проводнику), и тока, возвращающегося от него (по нулевому проводнику). В исправной цепи эти токи равны. Если возникает разница (дифференциальный ток), означающая утечку, например, через тело человека или на заземленный корпус, устройство мгновенно (в течение долей секунды) размыкает электрическую цепь, обесточивая опасный участок. Это значительно снижает риск электротравмы и пожара.

Технические характеристики модели

• Тип устройства: УЗО (ВДТ — выключатель дифференциального тока).
• Количество полюсов и модулей: 2 полюса (2P). Устанавливается на DIN-рейку и занимает 2 стандартных модуля (шириной 35 мм каждый).
• Номинальный ток: 63А. Максимальный длительный ток, который могут коммутировать силовые контакты устройства.
• Номинальный отключающий дифференциальный ток (IΔn): 100 мА (0.1 А). Порог срабатывания при утечке. Данная чувствительность оптимальна для защиты групп розеток, цепей освещения и оборудования в условиях, где возможны естественные небольшие утечки, а также для противопожарной защиты.
• Тип дифференциального тока: AC. Устройство реагирует на переменный синусоидальный ток утечки, возникающий внезапно или медленно возрастающий. Это наиболее распространенный тип для общего применения.
• Номинальное напряжение: 230/400 В.
• Степень защиты: Обычно IP20 (только для установки в распределительные щиты).
• Механическая износостойкость: Не менее 10 000 циклов включения-выключения.
• Климатическое исполнение: Предназначен для эксплуатации в условиях умеренного климата.

Область применения

УЗО R10N 63А/100мА тип AC рекомендуется к установке:

• На вводе квартирных и домовых щитов в качестве противопожарной защиты (в связке с УЗО на 10-30 мА на отходящих линиях).
• Для защиты групповых линий розеток, освещения, цепей общего назначения в коттеджах, офисах, магазинах.
• В цепях питания оборудования с возможными естественными утечками (длинные кабельные линии, старые электроприборы).

Важно: УЗО не заменяет и должно использоваться совместно с автоматическими выключателями, которые защищают от токов короткого замыкания и перегрузки.

Нормативная база и стандарты

Производство, параметры и испытания выключателей дифференциального тока регламентируются следующими основными национальными и международными стандартами:

• ГОСТ IEC 61008-1-2020 "Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний". Это ключевой документ, определяющий безопасность и надежность УЗО. Актуальную редакцию можно найти на сайте Федерального информационного фонда стандартов или Росстандарта.
• Правила устройства электроустановок (ПУЭ) – основной руководящий документ для проектирования и монтажа электропроводок в России. В частности, вопросы применения УЗО рассматриваются в главах 1.7 (Защитные меры безопасности) и 7.1 (Электроустановки жилых зданий). Актуальные редакции правил публикуются на специализированных порталах, например, Гарант.ру или Техэксперт.
• СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа". Этот свод правил детализирует требования ПУЭ применительно к зданиям и прямо предписывает обязательную установку УЗО для защиты розеточных сетей и других цепей. Официальный текст доступен на ресурсе КонсультантПлюс или других правовых системах.

Монтаж и эксплуатация

Монтаж, подключение и ввод в эксплуатацию УЗО должны производиться квалифицированным электротехническим персоналом в соответствии с проектной документацией, ПУЭ и инструкцией производителя. Перед началом работ необходимо отключить напряжение в щите. УЗО устанавливается на стандартную DIN-рейку 35 мм. Регулярно (не реже одного раза в месяц) необходимо проверять исправность устройства, нажимая кнопку "ТЕСТ" на его лицевой панели. При нажатии кнопки устройство должно мгновенно отключиться. Если отключения не происходит, УЗО подлежит немедленной замене.

Преимущества модели

• Надежная защита: Обеспечивает базовый уровень электробезопасности людей и имущества.
• Широкий диапазон применения: Благодаря номинальному току 63А может использоваться как вводное устройство для средних по мощности объектов.
• Четкое соответствие стандартам: Изготовлено в соответствии с требованиями ГОСТ, что гарантирует корректную работу.
• Удобство монтажа и индикации: Стандартные DIN-рейка и индикация положения контактов ("вкл./выкл.").
• Противопожарная функция: Порог 100 мА эффективно предотвращает возгорание из-за длительных утечек тока.

Использование УЗО R10N 2п 63А 100мА тип AC является необходимым шагом для создания безопасной и соответствующей современным нормам электрической системы вашего дома или офиса.
