Выключатель дифференциального токаRX3 - 2П - 63 А - тип A - 30 мА - 2 модуля

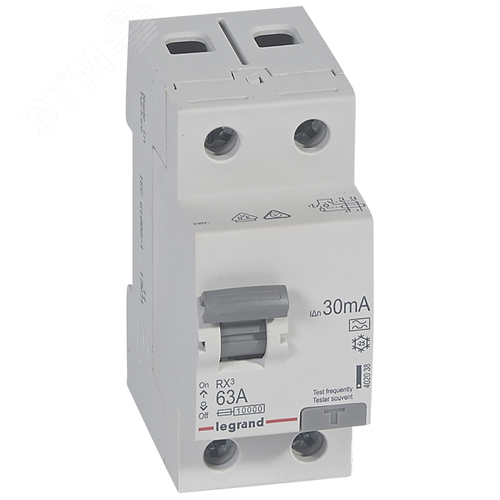

Выключатель дифференциального тока RX3 2П 63А тип A 30мА (2 модуля)

Выключатель дифференциального тока (ВДТ) RX3 — это современное устройство, объединяющее в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Данная модель предназначена для защиты людей от поражения электрическим током при прямом или косвенном прикосновении, а также для предотвращения возгораний, вызванных токами утечки на землю. Аппарат рассчитан на номинальный ток 63 А и ток утечки 30 мА, что делает его идеальным решением для вводного щита квартиры, частного дома или офиса, где требуется высокая нагрузочная способность и надежная защита групповых линий.

Назначение и принцип действия

Дифференциальный выключатель непрерывно контролирует векторную сумму токов, протекающих по фазному и нулевому проводникам (дифференциальный ток). В исправной цепи эта сумма равна нулю. При возникновении утечки на землю (например, при повреждении изоляции или прикосновении человека к токоведущей части) баланс нарушается. Когда дифференциальный ток достигает порогового значения 30 мА, встроенный механизм мгновенно (за время менее 0.1 с) отключает подачу электроэнергии, тем самым предотвращая трагические последствия. Одновременно аппарат защищает цепь от перегрузок и коротких замыканий благодаря встроенному расцепителю на 63 А.

Ключевые особенности и технические характеристики

• Номинальный ток: 63 А.
• Номинальный отключающий дифференциальный ток (IΔn): 30 мА — обеспечивает высокий уровень защиты человека.
• Тип дифференциального тока: АС — реагирует на синусоидальный переменный ток утечки. Тип А — расширенный тип, срабатывающий не только на переменный синусоидальный, но и на пульсирующий постоянный дифференциальный ток, что критически важно для защиты цепей, питающих современную электронику (стиральные машины, посудомойки, блоки питания с регулировкой скорости), где возможны утечки постоянной составляющей.
• Количество полюсов и модулей: 2П (два полюса: фаза и ноль), занимает 2 стандартных модуля (36 мм) на DIN-рейке.
• Номинальная отключающая способность по ГОСТ: Не менее 6000 А.
• Механическая и электрическая износостойкость: Высокое количество циклов включения-отключения.
• Температура эксплуатации: от -25°C до +40°C.
• Наличие индикации: Позволяет визуально определить причину срабатывания (дифференциальный ток или перегрузка/КЗ).
• Кнопка «ТЕСТ»: Для регулярной проверки исправности механизма отключения путем моделирования утечки.

Область применения

ВДТ RX3 63А/30мА тип А рекомендуется для установки в качестве вводного устройства или для защиты отдельных мощных линий в однофазных сетях переменного тока 230 В. Он обеспечивает комплексную защиту:

• Защита от поражения электрическим током: При случайном прикосновении к токоведущим частям или корпусам оборудования, оказавшимся под напряжением из-за повреждения изоляции.
• Противопожарная защита: Токи утечки, протекающие по поврежденной изоляции, могут вызвать нагрев и возгорание. Отключение при 30 мА существенно снижает эту опасность.
• Защита от перегрузки и короткого замыкания: Встроенный электромагнитный и тепловой расцепитель.

Идеально подходит для защиты линий, питающих мощные бытовые приборы: электрические плиты, варочные панели, духовые шкафы, водонагреватели, стиральные и посудомоечные машины, а также для освещения и розеточных групп.

Нормативная база и стандарты

Производство и параметры дифференциальных выключателей регламентируются рядом национальных и международных стандартов, обеспечивающих их безопасность и надежность. При выборе и эксплуатации ВДТ следует руководствоваться следующими документами:

• ГОСТ IEC 61008-1-2020 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний». Этот стандарт идентичен международному IEC 61008-1 и является основным для УЗО (ВДТ без встроенной защиты).
• ГОСТ IEC 61009-1-2020 «Автоматические выключатели, управляемые дифференциальным током, со встроенной защитой от сверхтоков бытового и аналогичного назначения (АВДТ). Часть 1. Общие требования и методы испытаний». Именно этот стандарт (идентичный IEC 61009-1) напрямую применяется к данному устройству, так как оно совмещает в себе УЗО и автоматический выключатель.
• Правила устройства электроустановок (ПУЭ), актуальное 7-е издание с изменениями. В частности, разделы 1.7, 7.1, где регламентируется обязательность применения УЗО с током утечки не более 30 мА для защиты розеточных сетей и помещений с повышенной опасностью. Ознакомиться с актуализированной редакцией ПУЭ можно на ресурсе технических нормативов.
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Документ детализирует требования к применению защитной аппаратуры. Текст свода правил доступен в специализированных базах нормативных документов.

Важно: Устройство типа А, в отличие от базового типа АС, способно реагировать на пульсирующий постоянный ток утечки, что соответствует современным требованиям безопасности для цепей, питающих оборудование с электронным управлением.

Монтаж и эксплуатация

Монтаж и подключение ВДТ должен производиться квалифицированным электромонтажником в соответствии с проектной документацией, ПУЭ и инструкцией производителя. Устройство монтируется на стандартную DIN-рейку 35 мм. Необходимо регулярно (не реже одного раза в месяц) проводить проверку работоспособности путем нажатия кнопки «ТЕСТ». При срабатывании выключателя необходимо выявить и устранить причину утечки (неисправность электроприбора, повреждение проводки) перед повторным включением. Использование ВДТ не отменяет необходимости применения защитного заземления (зануления).

Выбирая выключатель дифференциального тока RX3 2П 63А тип А 30мА, вы выбираете комплексную защиту жизни, здоровья и имущества от основных рисков, связанных с эксплуатацией электрических сетей.
