Провод монтажный МКШнг(А)-LS 7х0.5 ТРТС

Провод монтажный МКШнг(А)-LS 7х0.5 ТРТС

Монтажный провод МКШнг(А)-LS 7х0.5 ТРТС предназначен для стационарной прокладки внутри электрических приборов, устройств, шкафов управления и автоматики, где требуется повышенная пожарная безопасность и гибкое межблочное соединение. Благодаря своей конструкции и применяемым материалам, провод обеспечивает надежную и долговечную работу в условиях сложных промышленных сред.

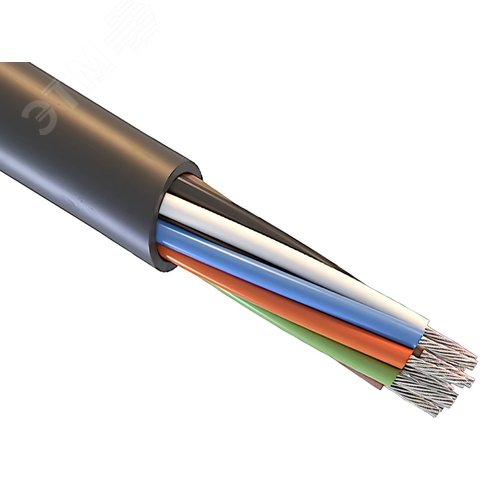

Конструкция провода

Провод имеет сложную многослойную конструкцию, каждый элемент которой выполняет важную функцию:

• Токопроводящая жила: Состоит из 7 медных луженых проволок суммарным сечением 0.5 мм². Лужение обеспечивает защиту от окисления, повышает долговечность и облегчает пайку.
• Изоляция жил: Выполнена из современного полимерного компаунда, не распространяющего горение с низким дымовыделением (LS - Low Smoke). Изоляция каждой жилы имеет индивидуальную расцветку согласно нормативным документам.
• Оболочка: Общая оболочка из специального ПВХ-пластиката марки нг(А)-LS. Она обеспечивает комплексную защиту: не распространяет горение при групповой прокладке по категории А, обладает пониженным дымовыделением и газо-коррозионной активностью продуктов горения.

Ключевые особенности и преимущества

• Пожарная безопасность: Соответствует высшим требованиям пожарной безопасности. Провод не распространяет горение при групповой прокладке, что подтверждено классификацией "нг(А)".
• Низкое дымовыделение (LS): При воздействии пламени выделяет минимальное количество дыма с низкой оптической плотностью, что сохраняет видимость и позволяет безопасно эвакуироваться людям.
• Гибкость: Многопроволочная жила обеспечивает отличную гибкость, что упрощает монтаж в стесненных условиях и при сложной конфигурации трассы.
• Защита от коррозии: Луженые жилы устойчивы к окислению и воздействию влаги, что критически важно для долговечности контактных соединений.
• Стабильность параметров: Сохраняет электрические и механические свойства в широком диапазоне температур.

Область применения

Провод МКШнг(А)-LS 7х0.5 ТРТС находит применение в ответственных областях, где предъявляются строгие требования к безопасности и надежности:

• Внутренний монтаж сложного электронного и электрического оборудования (шкафы управления, релейной защиты, автоматики).
• Системы сигнализации, связи и телемеханики.
• Пожарно-охранные системы, где необходима гарантированная работоспособность цепей в критических ситуациях.
• Прокладка в зданиях и сооружениях с массовым пребыванием людей (в соответствии с требованиями правил противопожарного режима).

Условия эксплуатации

• Рабочее напряжение: до 500 В переменного тока частотой до 400 Гц или до 750 В постоянного тока.
• Диапазон рабочих температур: от -50°C до +70°C.
• Монтаж рекомендуется производить при температуре не ниже -15°C.
• Минимальный радиус изгиба при прокладке: 5 наружных диаметров провода.
• Срок службы: не менее 15 лет.

Нормативная документация и соответствие

Производство и характеристики провода МКШнг(А)-LS 7х0.5 регламентируются следующими основными документами:

• Технические условия (ТУ): Изделие изготовлено в соответствии с ТУ 16.К71-310-2001 или аналогичными актуальными техническими условиями производителя, устанавливающими конкретные требования к материалам, конструкции и испытаниям.
• Требования пожарной безопасности: Классификация "нг(А)-LS" подтверждает соответствие стандарту ГОСТ Р МЭК 60332-3-22-2005 (испытание на нераспространение горения при групповой прокладке по категории А) и ГОСТ 12176-89 на низкое дымовыделение. Подробные критерии пожарной безопасности кабельной продукции изложены в Федеральном законе № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и сводах правил, например, СП 6.13130.2021 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности".
• Подтверждение соответствия: Данный тип продукции подлежит обязательному подтверждению соответствия в форме сертификации (ТР ТС). Маркировка "ТР ТС" указывает на то, что провод прошел все необходимые испытания и соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств". Декларация или сертификат соответствия ТР ТС являются обязательными документами для законного выпуска продукции в обращение на рынке ЕАЭС.
• Общие стандарты: При производстве также применяются общие ГОСТы на кабельную продукцию, такие как ГОСТ 22483-2012 (требования к жилам) и другие.

Важно: При выборе и применении кабельной продукции необходимо руководствоваться действующими редакциями Правил устройства электроустановок (ПУЭ), Сводов правил по проектированию и строительству, а также проектной документацией на конкретный объект.
