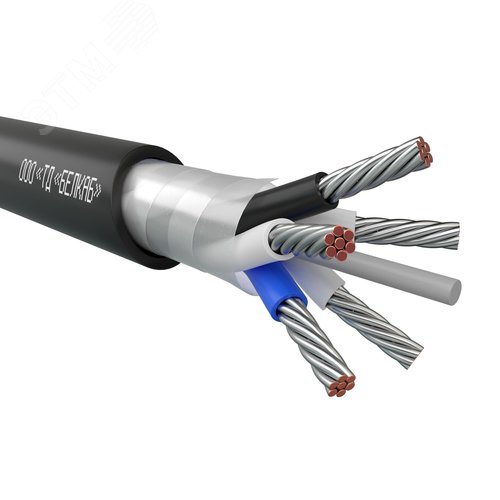

Кабель монтажный МКШ 5х0.75 ТРТС

Кабель монтажный МКШ 5х0.75 ТРТС

Кабель монтажный МКШ 5х0.75 ТРТС представляет собой гибкий многожильный провод, предназначенный для стационарного и подвижного монтажа внутри электрических аппаратов, приборов, станков и других устройств. Буквенная маркировка расшифровывается следующим образом: М – монтажный, К – кабель, Ш – изоляция из полиамидного шелка (лакоткань), 5 – количество жил, 0.75 – номинальное сечение токопроводящей жилы в мм². Маркировка ТРТС указывает на тропическое исполнение, устойчивое к воздействию плесневых грибов.

Конструкция и технические характеристики

Кабель состоит из пяти медных многопроволочных токопроводящих жил повышенной гибкости (5-го класса по ГОСТ 22483). Каждая жила имеет собственное покрытие из полиамидного шелка (лакоткани) и скручена в общую сердечнику. Общая изоляция также выполнена из полиамидного шелка, что обеспечивает высокую механическую прочность, гибкость и устойчивость к истиранию. Расцветка жил может быть сплошной или с нанесением меток для удобства идентификации при монтаже.

Основные параметры:

• Количество и сечение жил: 5 х 0.75 мм²
• Номинальное напряжение: до 380 В переменного тока частотой до 400 Гц или до 500 В постоянного тока.
• Диапазон рабочих температур: от -60°C до +70°C.
• Относительная влажность воздуха: до 98% при температуре до +35°C.
• Минимальный радиус изгиба: не менее 10 мм.
• Кабель не распространяет горение.

Область применения

Кабель МКШ нашел широкое применение в различных отраслях промышленности благодаря своей гибкости, надежности и компактности. Он используется для межприборного и внутриблочного монтажа в:

• Станкостроении и промышленной автоматике.
• Радиоэлектронной и измерительной аппаратуре.
• Устройствах связи и телеметрии.
• Системах управления и контроля.
• Бортовом оборудовании транспортных средств (несиловые цепи).

Его тропическое исполнение (ТРТС) позволяет применять кабель в условиях влажного и жаркого климата, а также в помещениях с повышенной влажностью.

Нормативная документация и стандарты

Производство и технические требования к кабелю монтажному МКШ регламентируются следующими основными документами:

• ГОСТ 10348-80 "Кабели монтажные с медными жилами. Технические условия". Этот стандарт устанавливает общие требования к конструкции, параметрам и методам испытаний монтажных кабелей. Актуальную редакцию можно найти на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на портале правовой информации.
• ТУ 16.К71-279-89 (или более поздние актуальные Технические Условия конкретного производителя). В ТУ уточняются детали конструкции, материалы и дополнительные испытания для исполнения ТРТС.
• Требования к стойкости к плесневым грибам определяются ГОСТ 9.048-89 "Единая система защиты от коррозии и старения. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов".
• Испытания на нераспространение горения проводятся согласно ГОСТ Р МЭК 60332-1-2005 "Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1. Метод испытания одиночного вертикально расположенного изолированного провода или кабеля".

Преимущества кабеля МКШ 5х0.75 ТРТС

• Повышенная гибкость и компактность: Благодаря многопроволочным жилам и тонкой, но прочной изоляции, кабель легко укладывается в труднодоступных местах и плотных жгутах.
• Механическая прочность: Полиамидная изоляция (лавсан, шелк) обладает высокой стойкостью к истиранию, многократным перегибам и вибрации.
• Термостойкость и климатическое исполнение: Широкий температурный диапазон и защита от плесени делают кабель пригодным для эксплуатации в сложных условиях.
• Надежная изоляция: Даже при малой толщине изоляция обеспечивает высокие электрические характеристики и безопасность.
• Удобство монтажа: Разноцветная маркировка жил значительно ускоряет процесс подключения и снижает вероятность ошибок.

Рекомендации по монтажу и эксплуатации

При работе с кабелем МКШ следует соблюдать стандартные правила электромонтажа. Допускается пайка или обжим контактов многопроволочных жил. Важно избегать острых кромок, которые могут повредить изоляцию. При прокладке в жгуты рекомендуется использовать бандажи из ниток или кабельные стяжки без острых граней. Кабель предназначен для использования внутри аппаратуры или в защитных оболочках (лотках, коробах), предохраняющих его от прямого механического воздействия. Перед началом работ необходимо убедиться в соответствии параметров кабеля (напряжение, токовая нагрузка) требованиям конкретной электрической схемы.

Дополнительные источники информации

Для получения более детальной информации о технических требованиях, методах испытаний и условиях применения рекомендуется обращаться к первичным источникам:

• Официальный сайт Росстандарта для ознакомления с актуальными редакциями ГОСТ.
• Открытые базы нормативно-технической документации, такие как Техэксперт или КонсультантПлюс (разделы по техническому регулированию).
• Специализированные отраслевые порталы и форумы, посвященные кабельной продукции и электротехнике.

Данное описание носит информационный характер. При выборе кабеля для конкретного применения необходимо руководствоваться полным текстом технических условий и нормативных документов, а также консультироваться с проектными специалистами.
