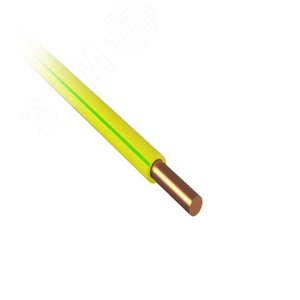

Провод силовой ПуВнг(А)-LS 1х6ж/з ТРТС

Провод силовой ПуВнг(А)-LS 1х6ж/з ТРТС

Силовой провод ПуВнг(А)-LS 1х6ж/з ТРТС предназначен для стационарной прокладки в электрических установках, осветительных сетях и силовых линиях на номинальное переменное напряжение до 660 В частотой до 100 Гц или постоянное напряжение до 1000 В. Провод широко применяется в жилых, коммерческих и промышленных зданиях, а также в условиях повышенных требований к пожарной безопасности.

Конструкция провода

Конструкция провода включает в себя несколько ключевых элементов, обеспечивающих его надежность и безопасность:

• Токопроводящая жила: Однопроволочная (ж), медная, круглой формы, сечением 6 мм², соответствующая 1 классу по ГОСТ 22483-2012.
• Изоляция: Из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности с низким дымо- и газовыделением (LS). Изоляция наносится сплошным слоем, обеспечивая высокие диэлектрические свойства.
• Оболочка: Также выполнена из ПВХ пластиката LS, что придает проводу повышенную стойкость к распространению горения при групповой прокладке (индекс "нг(А)"). Оболочка защищает изоляцию от механических повреждений, влаги и агрессивных сред.
• Цветовая маркировка: Стандартно выполняется в соответствии с нормами идентификации. Возможны различные варианты окраски изоляции и оболочки.

Ключевые особенности и преимущества

Провод ПуВнг(А)-LS обладает рядом важных преимуществ, делающих его выбором для ответственных объектов:

• Пожарная безопасность: Благодаря индексам "нг(А)" и "LS" провод не распространяет горение при групповой прокладке по категории А (наиболее строгие требования) и выделяет минимальное количество дыма и газа при нагреве и возгорании. Это критически важно для мест с массовым пребыванием людей.
• Безгалогенность (относительная): Применение специальных пластикатов LS снижает содержание галогенов, что уменьшает коррозионную активность продуктов горения и их опасность для людей и оборудования.
• Надежность и долговечность: Медная жила и качественные полимерные материалы обеспечивают стабильные электрические характеристики, стойкость к старению и длительный срок службы.
• Универсальность применения: Предназначен для прокладки в сухих и влажных помещениях, кабельных каналах, лотках, коробах, на специальных кабельных конструкциях. Не предназначен для прокладки в земле (траншеях).

Область применения

Провод используется для монтажа силовых и осветительных сетей внутри зданий и сооружений, где предъявляются высокие требования к пожарной безопасности:

• Административные и офисные комплексы.
• Торгово-развлекательные центры.
• Учреждения образования и здравоохранения.
• Промышленные предприятия (цеха, мастерские).
• Жилые многоквартирные дома.
• Вокзалы, аэропорты, метрополитен.

Прокладка рекомендуется открыто, в кабельных сооружениях или скрыто (под штукатуркой, в штробах, за подвесными потолками с учетом требований ПУЭ).

Технические характеристики

• Номинальное напряжение: до 660/1000 В.
• Сечение жилы: 6 мм².
• Класс жилы: 1 (однопроволочная).
• Диапазон рабочих температур: от -50°C до +70°C.
• Минимальный радиус изгиба при прокладке: 10 наружных диаметров провода.
• Стойкость к распространению горения: Соответствует категории А по ГОСТ Р МЭК 60332-3-22.
• Испытательное напряжение переменного тока частотой 50 Гц: 2500 В в течение 15 минут.
• Срок службы: Не менее 30 лет.

Нормативная документация и стандарты

Производство, технические требования и методы испытаний провода ПуВнг(А)-LS регламентируются следующими основными документами, с которыми можно ознакомиться на официальных ресурсах:

• ГОСТ 31565-2012 (МЭК 60332-3-22:2000) "Кабельные изделия. Требования пожарной безопасности". Определяет требования к нераспространению горения при групповой прокладке. Актуальную редакцию можно найти на сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или в информационных системах, таких как Техэксперт.
• ТУ 16.К71-335-2004 (или актуальные технические условия производителя). Устанавливают конкретные параметры конструкции, материалы и гарантии изготовителя.
• Правила Устройства Электроустановок (ПУЭ, 7-е издание). Содержат обязательные требования к выбору, монтажу и условиям прокладки кабелей и проводов. Официальный текст ПУЭ публикуется Минэнерго России и доступен на правовых порталах, например, КонсультантПлюс или Официальный интернет-портал правовой информации.
• Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности". Устанавливает общие рамки пожарной безопасности строительных материалов и изделий. Доступен на официальном портале.

Маркировка "ТР ТС": Подтверждает, что продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и прошла процедуру обязательной оценки соответствия (сертификации или декларирования). Информация о регламенте размещена на сайте Евразийской экономической комиссии (ЕЭК).

Расшифровка аббревиатуры (маркировка)

• П - Провод.
• у - Установочный.
• В - Изоляция и оболочка из поливинилхлоридного (ПВХ) пластиката.
• нг(А) - Не распространяющий горение при групповой прокладке по категории А.
• (А) - Категория применения по нераспространению горения (наивысшая).
• LS (Low Smoke) - С пониженным дымо- и газовыделением.
• 1х6 - Одна медная жила сечением 6 мм².
• ж/з - Жила однопроволочная (жесткая).
• ТР ТС - Соответствие Техническим регламентам Таможенного союза.

При выборе и монтаже провода ПуВнг(А)-LS 1х6ж/з ТР ТС необходимо руководствоваться проектной документацией, соблюдать требования ПУЭ и указания производителя, обеспечивая тем самым долговечную и безопасную работу электрических сетей.
