Пластина для ввода труб (закладная для пропуска коммуникаций) — это специализированный элемент опалубочной системы, предназначенный для формирования аккуратных и технологически правильных отверстий в бетонных конструкциях на этапе их монолитного возведения. Изделие обеспечивает точное позиционирование и надежную фиксацию гильз (стаканов) для последующей прокладки инженерных сетей: водопровода, канализации, электроснабжения, вентиляции и других коммуникаций.
Применение данных пластин решает несколько критически важных задач: Точность позиционирования: гарантирует создание отверстий в строго заданных проектом местах, исключая трудоемкие и нарушающие целостность конструкции работы по последующему сверлению бетона. Целостность опалубки: обеспечивает герметичное прилегание гильзы к щиту опалубки, предотвращая утечку бетонной смеси и формируя ровные края отверстия. Защита коммуникаций: установленная гильза защищает трубы или кабели от механического контакта с бетоном и позволяет обеспечить необходимые зазоры для температурного расширения. Повышение производительности: значительно ускоряет процесс монтажа опалубки и подготовки к бетонированию, сокращая общие сроки строительства.

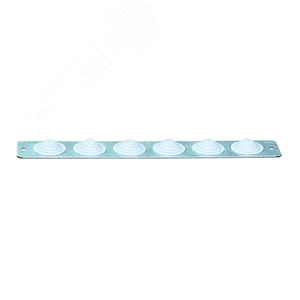

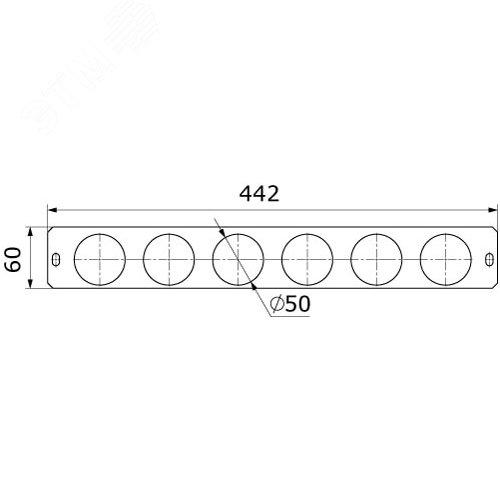

Пластины изготавливаются, как правило, из прочных, устойчивых к деформациям материалов: оцинкованная или нержавеющая сталь, реже — из жестких полимерных композитов. Конструктивно элемент представляет собой плоскую пластину с фланцем и центральным отверстием, к которому крепится гильза (стакан). Крепление к щиту опалубки осуществляется через предусмотренные монтажные отверстия с помощью саморезов или болтов. Диаметры выходных отверстий стандартизированы под наиболее распространенные размеры труб.
Пластины для ввода труб являются неотъемлемым компонентом при возведении любых монолитных железобетонных конструкций: - Фундаменты (ленточные, плитные). - Стены (подвальные, несущие, технических помещений). - Перекрытия (межэтажные, технические этажи). - Колонны и пилоны. Их использование обязательно на объектах гражданского, промышленного и инфраструктурного строительства, где предусмотрена скрытая прокладка инженерных систем.
Проектирование, монтаж опалубки и формирование отверстий регламентируется рядом строительных норм и правил. Применение данных элементов должно соответствовать требованиям следующих основных документов: - СП 70.13330.2012 "Несущие и ограждающие конструкции" (актуализированная редакция СНиП 3.03.01-87). Определяет общие требования к опалубочным системам, точности геометрических параметров и качеству бетонных работ. Документ доступен на официальном сайте Консорциума "Кодекс" или Минстроя России. - СП 45.13330.2017 "Земляные сооружения, основания и фундаменты" (актуализированная редакция СНиП 3.02.01-87). Содержит положения по устройству проходок для инженерных коммуникаций. - ГОСТ Р 52085-2003 "Опалубка. Общие технические условия". Устанавливает классификацию, общие требования к материалам и конструкциям опалубочных систем, включая комплектующие. - Серия рабочих чертежей и альбомы типовых решений, например, "Выпуски и отверстия в железобетонных конструкциях".
1. Подготовка: На основании рабочих чертежей определяются точные координаты и диаметры будущих отверстий. 2. Разметка: Места установки пластин наносятся на поверхность щита опалубки. 3. Крепление пластины: Элемент жестко фиксируется к щиту с помощью крепежа, обеспечивая отсутствие щелей. 4. Установка гильзы: В отверстие пластины монтируется гильза (стакан), которая изнутри заполняется мягким материалом (пенополистирол, песок) для предотвращения попадания бетона. Гильза должна выступать внутрь будущей конструкции на необходимую длину. 5. Контроль: Проверяется точность позиционирования и надежность всех креплений. 6. Демонтаж: После набора бетоном распалубочной прочности гильза извлекается, а пластина снимается вместе со щитом опалубки для повторного использования.
При выборе пластин необходимо учитывать: - Соответствие диаметра центрального отверстия проектируемому размеру гильзы. - Материал изготовления и его коррозионную стойкость, что определяет долговечность и количество циклов применения. - Толщину и жесткость пластины, исключающую ее прогиб под давлением бетонной смеси. - Наличие качественного защитного покрытия (цинкование). Качество поступающих изделий должно подтверждаться технической документацией предприятия-изготовителя.
Использование специализированных пластин для ввода труб — это признак технологически грамотного и современного подхода к монолитному строительству. Они обеспечивают высокое качество конечной конструкции, соблюдение сроков работ и значительную экономию ресурсов за счет исключения дорогостоящих исправительных операций. Соблюдение требований нормативной документации при их применении является залогом надежности и долговечности возводимых зданий и сооружений.
