Высококачественный монтажный комплект, предназначенный для надежного и герметичного соединения электропроводных труб (гофр) с стандартными установочными (монтажными) коробками. Изделие является ключевым элементом при электромонтаже, обеспечивающим защиту кабеля и удобство его затяжки.
Материал: Полиамид (PA). Данный инженерный пластик характеризуется высокой механической прочностью, стойкостью к вибрации, ударопрочностью и отличными диэлектрическими свойствами. Он не поддерживает горение, что соответствует требованиям пожарной безопасности для электромонтажных изделий.
Цвет: Черный. Универсальный цвет, подходящий для большинства типов установочных коробок и интерьеров.

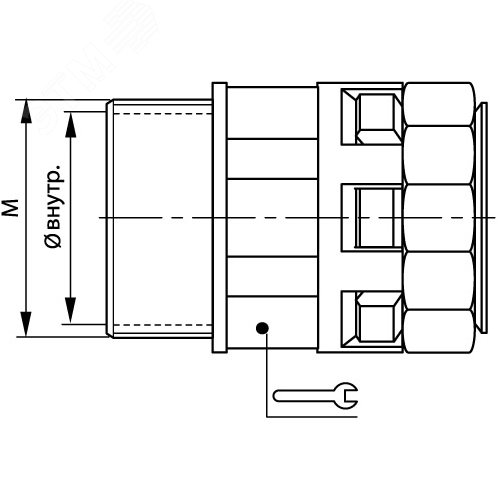

Присоединительные размеры:
- Для трубы: Внутренний диаметр (DN) 23 мм. Предназначен для плотной посадки на стандартную гофрированную трубу соответствующего диаметра.
- Для коробки: Резьба метрическая М25х1,5. Стандартная резьба для ввинчивания в штатное отверстие большинства пластиковых и металлических монтажных (подрозеточных) коробок.
Конструктивные особенности: Муфта, как правило, состоит из корпуса с резьбой, уплотнительного элемента (манжеты) для герметизации входа в коробку и может иметь внутреннюю конусную или гладкую поверхность для легкого ввода кабеля без повреждения изоляции.
Комплект предназначен для выполнения электромонтажных работ в жилых, коммерческих и промышленных зданиях. Основные функции:
- Герметизация: Защита места ввода кабеля в установочную коробку от проникновения пыли, влаги и строительного мусора.
- Механическая защита: Фиксация конца гофрированной трубы, предотвращающая ее смещение и обеспечивающая защиту кабеля от перегибов и острых кромок.
- Удобство монтажа: Обеспечивает аккуратный и технологичный ввод проводки в коробку, упрощая процесс затяжки кабелей.
Применяется при монтаже скрытой и открытой проводки в сочетании с гофротрубами и стандартными коробками.
Производство и параметры подобных электромонтажных изделий регулируются рядом государственных стандартов и технических регламентов. При выборе и применении рекомендуется ориентироваться на следующую нормативную базу:
- ГОСТ IEC 60670-1-2014 "Коробки и кожухи для электрических устройств, предназначенные для стационарных электрических установок бытового и аналогичного назначения. Часть 1. Общие требования". Этот стандарт устанавливает общие требования к коробкам, включая требования к вводам.
- ГОСТ 50827-95 (МЭК 670-89) "Коробки и кожухи для выключателей и розеток для стационарных электрических установок бытового и аналогичного назначения. Общие технические условия".
- Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". Определяет основные требования безопасности к электроустановочным изделиям.
- Технический регламент Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Актуальные тексты данных документов можно найти на официальных ресурсах:
- Справочно-правовая система "Техэксперт" (docs.cntd.ru) - содержит обширную базу ГОСТ и нормативных актов.
- Официальный сайт Евразийской экономической комиссии (eaeunion.org) - раздел, посвященный техническому регулированию, где опубликованы тексты регламентов ТР ТС.
- Федеральный информационный фонд по обеспечению единства измерений (fgis.gost.ru) - официальная платформа Росстандарта.
1. Надежность: Прочное соединение, стойкое к коррозии и старению.
2. Безопасность: Диэлектрические свойства полиамида и герметизация повышают электробезопасность и пожарную безопасность узла.
3. Универсальность: Стандартные размеры (DN23, М25х1,5) обеспечивают совместимость с широким спектром коробок и труб.
4. Долговечность: Материал устойчив к воздействию влаги, химических веществ, содержащихся в строительных смесях, и перепадам температур.
5. Простота установки: Монтаж не требует специального инструмента — муфта вкручивается в коробку, а труба плотно насаживается на нее.
1. Убедитесь, что диаметр гофрированной трубы соответствует DN 23 мм, а в монтажной коробке имеется резьбовое отверстие М25х1,5.
2. Наденьте муфту на конец гофротрубы до упора.
3. Вкрутите корпус муфты в отверстие установочной коробки вручную, а затем затяните с умеренным усилием для обеспечения герметичности (избегайте чрезмерного усилия, чтобы не сорвать резьбу на пластиковой коробке).
4. Протяните кабели через муфту внутрь коробки. Конструкция муфты минимизирует риск повреждения изоляции о кромки.
5. Проведите дальнейший монтаж электроустановочного устройства (розетки, выключателя).
Данное описание носит информационный характер. Все электромонтажные работы должны выполняться в соответствии с "Правилами устройства электроустановок (ПУЭ)" и другими действующими нормативами квалифицированным персоналом с соблюдением всех требований техники безопасности. Точные характеристики и область применения конкретного изделия уточняйте в сопроводительной технической документации производителя.
