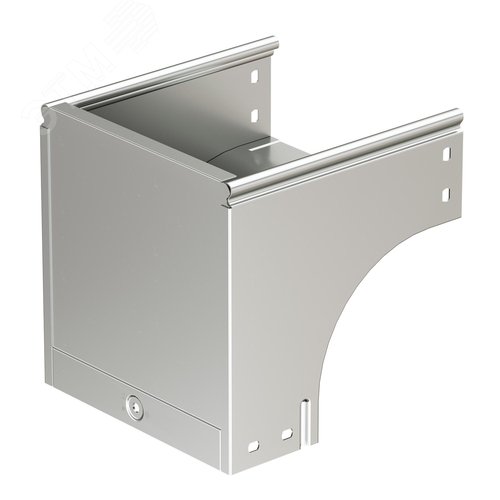

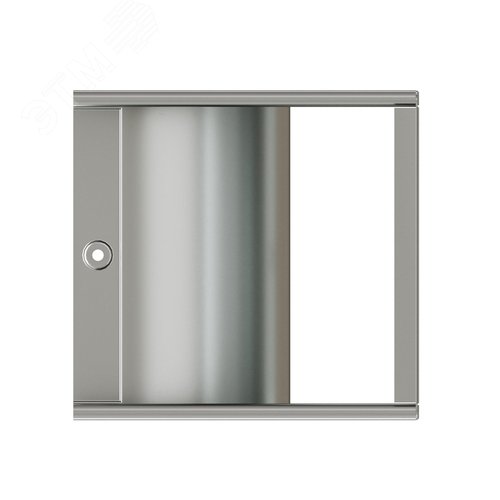

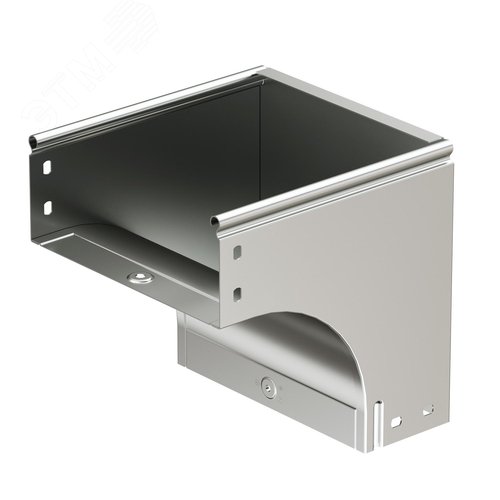

Угол CDV 90° вертикальный внешний: основание 400, высота H80 (комплект)
Вертикальный внешний угол CDV 90° — это высокопрочный конструкционный элемент, предназначенный для формирования надежных наружных угловых соединений в системах вентилируемых фасадов, ограждающих конструкциях и каркасных сооружениях. Модель с основанием 400 мм и высотой полки 80 мм обеспечивает оптимальное сочетание несущей способности и универсальности применения.
Конструктивные особенности и назначение
Изделие представляет собой гнутый металлический профиль в форме прямого угла 90 градусов, предназначенный для монтажа на внешних углах зданий. Основная функция — создание жесткой, стабильной и геометрически правильной угловой конструкции, которая служит основой для крепления облицовочных материалов (фасадных кассет, керамогранита, фиброцементных плит, планкена и др.). Угол воспринимает ветровые и эксплуатационные нагрузки, обеспечивая долговечность и устойчивость фасадной системы.
Комплектация
Поставка осуществляется в полной комплектации, готовой к монтажу:
- Угол CDV 90° вертикальный внешний — 1 шт. (толщина металла и тип покрытия уточняются в спецификации заказа).
- Крепежные элементы — анкерные дюбели или тарельчатые дюбели для фиксации к основанию (стене). Тип и количество крепежа подбираются под материал несущего основания (бетон, кирпич, пеноблок).
- Соединительные пластины — элементы для стыковки угловых профилей по вертикали, обеспечения непрерывности и усиления конструкции.
Технические параметры
Тип: CDV (вертикальный внешний угол).
Конфигурация: 90 градусов.
Размер основания (длина полки): 400 мм.
Высота полки (H): 80 мм.
Материал: Оцинкованная сталь или алюминиевый сплав (в зависимости от модификации).
Комплектация: Полная (профиль, крепеж, соединительные пластины).
Область применения
- Устройство вертикальных внешних углов в навесных вентилируемых фасадах (НВФ).
- Формирование углового каркаса при монтаже фасадных систем с утеплителем.
- Обрамление наружных углов в строительстве быстровозводимых конструкций.
- Создание декоративных и защитных угловых элементов.
Нормативная документация и стандарты
Проектирование и монтаж систем, в которых применяется данный угол, должны осуществляться в соответствии с действующими нормами Российской Федерации и международными стандартами. Ключевые документы включают:
- СП 260.1325800.2016 "Конструкции фасадные навесные вентилируемые. Правила проектирования и монтажа" — основной свод правил для НВФ в России. Актуализированная редакция доступна на официальном сайте Консорциума "Кодекс" или Минстроя России.
- ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия" — регламентирует требования к стальным конструкциям, включая профили. Опубликован на портале Федерального агентства по техническому регулированию и метрологии (Росстандарт).
- СНиП 2.03.06-85 "Алюминиевые конструкции" (при использовании алюминиевых сплавов) — можно найти в специализированных справочных системах нормативной документации.
- ГОСТ 22233-2001 "Профили прессованные из алюминиевых сплавов для ограждающих строительных конструкций. Технические условия".
- СП 17.13330.2017 "Кровли. Актуализированная редакция СНиП II-26-76" — содержит требования к узлам примыканий и элементам, связанным с фасадными системами.
- Технический регламент о безопасности зданий и сооружений (Федеральный закон № 384-ФЗ) — устанавливает общие требования безопасности. Текст закона размещен на Официальном интернет-портале правовой информации.
Внимание! При монтаже необходимо руководствоваться утвержденным проектом и технической документацией производителя конкретной фасадной системы.
Преимущества использования
- Готовая к монтажу комплектация: Экономия времени на подбор совместимого крепежа.
- Повышенная жесткость: Высота полки 80 мм обеспечивает повышенную несущую способность и устойчивость к деформациям.
- Точная геометрия: Гарантирует идеальное прилегание облицовки, формируя четкую и эстетичную угловую линию.
- Универсальность: Подходит для различных типов облицовочных материалов и оснований.
- Долговечность: Защитное покрытие (оцинковка или полимерное) обеспечивает коррозионную стойкость.
Информация для проектировщиков и монтажников
Расчет количества углов, шага их установки и выбор типа анкеровки должны производиться на стадии проектирования, исходя из ветровой нагрузки, веса облицовки и характеристик несущего основания. Обязательно учитываются требования производителя фасадной системы и рекомендации, изложенные в вышеуказанных СП и ГОСТ. Монтаж должен выполняться квалифицированными специалистами с соблюдением техники безопасности.
Тип изделия:
Угол вертикальный внешний
Материал изделия:
Сталь
Высота, мм:
80
Ширина, мм:
400
Покрытие:
Оцинковано по методу сендзимира
Толщина материала изделия:
0.8
Климатическое исполнение:
ОМ2, Т2, У2, УХЛ2, ХЛ2
Цвет:
Светло-серый
Рекомендованный проектный ассортимент:
Да
Преимущества:
Поставляется в комплекте с крепежными элементами. Комплект крепежа, сопровождающий аксессуар, делает монтаж простым и быстрым за счет отсутствия необходимости подбора правильного крепежа на объекте|Применение комплектных аксессуаров позволяет свести к нулю ошибки расчета и подбора крепежа в процессе проектирования|Исключает риск развития электрохимической коррозии, возникающей при ошибочном подборе крепежа из несовместимых материалов|Изготавливается из оцинкованной стали с массой покрытия не менее 180 г/м2, что соответствует ГОСТ 52868-2021 и ГОСТ 14918 - 2020, и обеспечивает требуемую надежность и долговечность кабельной линии. Подтверждено протоколами соответствующих испытаний, в том числе в камере соляного тумана|Обеспечивает плавный изгиб трассы. Плавный поворот способствует сохранению целостности кабеля.
Дополнительная информация:
масса цинкового слоя не ниже 180 г/м2|cоответствует ГОСТ 52868-2021
Комплектация:
37303R - пластина соединительная GTO H80 - 4 шт.|37501R - никелированная пластина для заземления PTCE - 2 шт.|CM010610 - винт с крестообразным шлицем М6х10 - 20 шт.|CM100600 - гайка с насечкой, препятствующей откручиванию М6 - 20 шт.
Сфера применения:
отапливаемые помещения с низкой относительной влажностью атмосферной среды с очень незначительным уровнем загрязнения (офисы, школы, музеи и тд.)|неотапливаемые помещения (пространства) со средней температурой и относительной влажностью, низкая частота конденсации и низкий уровень загрязнения (помещения для хранения, спортивные залы)
Документы

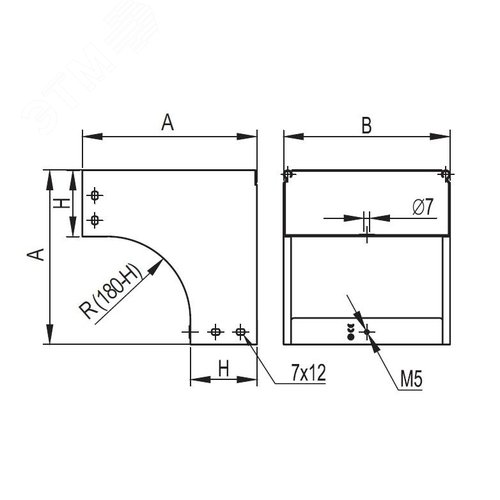

Чертеж
Техническая документация
