Анкер клиновой усиленный М10х75 представляет собой высокопрочный метиз для надежного сквозного монтажа в бетон и другие полнотелые материалы. Изделие предназначено для статического и динамического нагружения, обеспечивая максимальную несущую способность за счет принципа клинового расклинивания. Упаковка содержит 30 штук анкеров, что оптимально для средних и крупных строительно-монтажных работ.

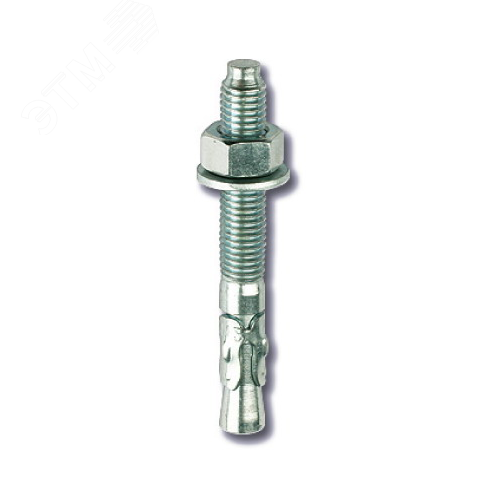

Анкер состоит из стального оцинкованного стержня (шпильки) с резьбой М10, конусного клинового элемента на одном конце и гайки с шайбой на другом. Общая рабочая длина анкера составляет 75 мм. Монтаж осуществляется через устанавливаемый объект в предварительно подготовленное отверстие диаметром 10 мм. При затягивании гайки ключом клин втягивается в распорную часть стержня, вызывая ее радиальное расширение и создавая мощное трение и упорное сопротивление в материале основания. Это гарантирует моментальную фиксацию и возможность нагружения без ожидания.
Анкер предназначен для крепления тяжеловесных конструкций: несущих металлических балок, колонн, тяжелого оборудования, кронштейнов для вентилируемых фасадов, ограждений, лестниц, мачт и других ответственных элементов к полнотелым минеральным основаниям: бетону (от В20/С16/25), природному камню, полнотелому кирпичу. Не предназначен для использования в пустотелых, ячеистых или рыхлых материалах.

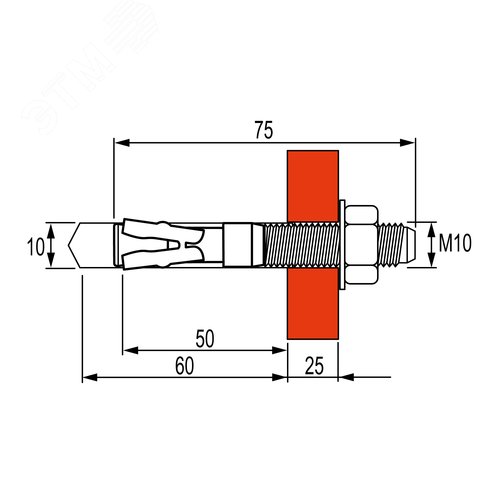

Основные параметры:
• Номинальный диаметр: М10.
• Общая длина: 75 мм.
• Диаметр отверстия под установку: 10 мм (рекомендуется уточнять в технической карте производителя).
• Минимальная толщина монтируемого элемента: от 0 мм (сквозной монтаж).
• Минимальная глубина анкеровки в бетоне: ~55-60 мм (зависит от основания).
• Класс прочности стержня: не ниже 5.8 (часто 8.8).
• Покрытие: цинковое, желто-пассивированное, обеспечивающее защиту от коррозии.
• Расчетная вырывающая нагрузка для бетона В25: ~15-18 кН (зависит от условий монтажа и производителя).
• Рабочая температура: от -40°C до +80°C.
1. Разметьте и просверлите отверстие строго перпендикулярно поверхности сверлом с твердосплавным наконечником. Очистите отверстие от пыли щеткой, грушей или компрессором.
2. Пропустите анкер через монтируемую деталь.
3. Вставьте анкер в отверстие до упора шайбы в поверхность.
4. Затяните гайку динамометрическим ключом с моментом, указанным в технической документации производителя (обычно 40-50 Н·м для М10). Затяжка вызывает расклинивание и надежную фиксацию.
Качество, методы испытаний и требования к клиновым анкерам регламентируются рядом государственных стандартов и технических условий:
• ГОСТ 24379.1-2012 "Болты анкерные. Общие технические условия". Этот стандарт устанавливает классификацию, основные параметры, размеры, требования к материалам, прочностным характеристикам, маркировке и испытаниям анкерных болтов, включая клиновые.
С актуальным текстом стандарта можно ознакомиться на официальном сайте Федерального агентства по техническому регулированию и метрологии (Росстандарт) или на ресурсе Техэксперт.
• СП 70.13330.2012 "Несущие и ограждающие конструкции" (актуализированная редакция СНиП 3.03.01-87) содержит разделы, касающиеся правил монтажа и контроля качества крепежных соединений.
• Европейские технические допуски (ETA) для анкерной техники часто основываются на стандартах ETAG 001 (European Technical Approval Guideline) и EN 1992-4 (Eurocode 2: Design of concrete structures — Part 4: Design of fastenings for use in concrete). Эти документы определяют методы оценки пригодности и расчета несущей способности. С информацией можно ознакомиться на сайтах европейских организаций по стандартизации.
• Рекомендации по проектированию и расчету анкерных креплений также изложены в "Пособии по проектированию анкерных болтов" к СНиП 2.09.03. Важно проводить расчет на конкретную нагрузку и тип основания, учитывая коэффициенты безопасности.
Перед применением партии анкеров обязательно проверьте их соответствие заявленным характеристикам. Не используйте анкеры с дефектами резьбы или покрытия. Запрещается использовать ударные инструменты (перфоратор) для затягивания гайки. Монтаж должен производиться квалифицированным персоналом с учетом всех требований проектной документации и техники безопасности. Окончательный выбор параметров анкера (глубина анкеровки, минимальные расстояния до края и между анкерами) должен быть сделан на основе инженерного расчета для конкретных условий.
Анкеры поставляются в прочной картонной упаковке (30 шт.). Хранить в сухом помещении, защищенном от агрессивных сред. Избегайте механических повреждений и смешивания с другими метизами.
Данное описание является общим. Для получения точных технических данных, характеристик несущей способности в различных основаниях и детальных инструкций по монтажу необходимо обращаться к техническому паспорту (протоколу испытаний) конкретного производителя на каждую партию товара.
