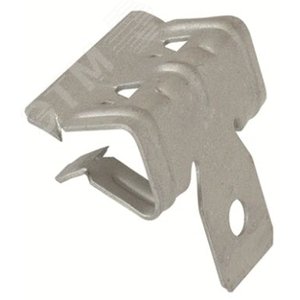

Крепеж для троса к балке 4-10 мм горизонтальный монтаж

Крепеж для троса к балке 4-10 мм горизонтальный монтаж

Специализированный монтажный элемент, предназначенный для надежного и долговечного крепления стальных тросов диаметром от 4 до 10 мм к горизонтальным несущим конструкциям (балкам, перекрытиям, ригелям). Данный тип крепежа является ключевым компонентом в системах растяжек, ограждений, тросовых направляющих, подвесных конструкций и системах обеспечения безопасности на высоте.

Конструктивные особенности и назначение

Крепеж разработан для применения в условиях, где требуется зафиксировать трос параллельно или под небольшим углом к несущей балке. Основная нагрузка направлена перпендикулярно оси крепления к основанию. Конструкция обычно включает литую или штампованную стальную основу с зажимным механизмом для троса и отверстием для крепления к конструкции. Изделие обеспечивает:

• Универсальный диаметр: Совместимость с тросами сечением 4, 5, 6, 8, 10 мм.
• Горизонтальную ориентацию: Оптимизированную геометрию для монтажа на горизонтальные поверхности.
• Винтовой зажим: Надежную фиксацию троса без повреждения его структуры, предотвращая проскальзывание.
• Прочное основание: Возможность крепления с помощью болта или шпильки через предусмотренное отверстие.

Области применения

Данный крепеж востребован в различных отраслях промышленности, строительства и инфраструктурного обустройства:

• Строительство и каркасные системы: Монтаж тросовых растяжек для стабилизации конструкций, временных ограждений, лееров безопасности.
• Инженерные коммуникации: Крепление кабельных трасс, подвесных линий связи и электропроводки на тросе.
• Транспортная инфраструктура: Устройство тросовых ограждений и направляющих на мостовых сооружениях, в тоннелях, на эстакадах.
• Промышленный монтаж: Создание подвесных систем для освещения, знаков, оборудования в цехах, складах, ангарах.
• Сельское хозяйство: Устройство шпалерных систем для поддержки растений в теплицах и открытом грунте.

Технические аспекты и материалы

Крепежные элементы изготавливаются из высокопрочной конструкционной стали (часто марки Ст3, Ст20) с антикоррозионным покрытием. В качестве защиты применяются:

• Оцинковка горячим или гальваническим методом: Обеспечивает стойкость к атмосферным воздействиям, влаге, агрессивным промышленным средам.
• Порошковое окрашивание: Дополнительная защита и придание определенного цвета для эстетического соответствия.

Ключевые технические параметры, которые необходимо учитывать при выборе: номинальный диаметр удерживаемого троса, диаметр монтажного отверстия под крепежный элемент, толщина основания, максимальная допустимая нагрузка на отрыв и на срез. Нагрузочные характеристики должны определяться расчетным путем для каждого конкретного случая.

Нормативная база и стандарты

Производство, испытание и применение подобных крепежных изделий регламентируется рядом межгосударственных и национальных стандартов, обеспечивающих их безопасность и надежность. При проектировании и монтаже систем с использованием тросового крепежа необходимо руководствоваться следующими документами:

• ГОСТ 3062-80: "Тросы стальные канатные. Технические условия". Этот стандарт определяет требования к самим тросам, которые фиксируются крепежом.
  Ознакомиться с текстом стандарта можно на ресурсах, предоставляющих доступ к нормативной документации, например, на сайте Консорциума "Кодекс" (docs.cntd.ru) или специализированных порталах по техническому регулированию.
• СП 16.13330.2017 "Стальные конструкции" (актуализированная редакция СНиП II-23-81*): Основополагающий свод правил для проектирования стальных конструкций, включая расчет соединений и креплений.
  Актуальную редакцию СП можно найти на официальном сайте Минстроя России или на портале ФГИС "Архитектура и строительство" (fgis.gost.ru).
• ГОСТ Р 58966-2020: "Ограждения временные строительные. Общие технические условия". Регламентирует требования к элементам ограждений, где часто применяется тросовый крепеж.
• Общие требования к такелажным средствам и грузозахватным приспособлениям изложены в правилах Ростехнадзора и таких стандартах, как ГОСТ 3241-91 "Канаты стальные. Технические условия".

Важно! Окончательный выбор крепежа, его типоразмера и расчет допустимых нагрузок должны выполняться квалифицированными специалистами на основе проекта, учитывающего все действующие факторы: вес конструкции, ветровые и динамические нагрузки, коррозионную обстановку, требуемый запас прочности.

Инструкция по монтажу (общие принципы)

1. Подготовка основания: Убедитесь, что балка или несущая конструкция имеют достаточную прочность и толщину. Поверхность в месте крепления должна быть очищена от грязи, ржавчины, окалины.
2. Разметка и сверление: Наметьте точки крепления в соответствии с проектом. Просверлите отверстие в балке под крепежный болт (анкер) соответствующего диаметра.
3. Крепление основания: Зафиксируйте корпус крепежа к балке с помощью высокопрочного болта, шпильки или анкера. Затяжку производите динамометрическим ключом с моментом, указанным в технической документации на изделие.
4. Фиксация троса: Ослабьте зажимной винт крепежа. Заведите трос требуемого диаметра в посадочное место. Равномерно затяните зажим, обеспечивая плотный обхват троса без его деформации (за исключением допустимой по нормативам).
5. Контроль: После монтажа всей системы необходимо визуально проверить правильность установки всех элементов и осуществить пробную нагрузку в соответствии с регламентом.

Использование качественного крепежа для троса к балке при горизонтальном монтаже – это гарантия безопасности, долговечности и надежности всей инженерной системы.
