Шайба плоская M10

Шайба плоская M10 (shpl10)

Шайба плоская M10 (артикул: shpl10) представляет собой металлическое крепежное изделение в форме кольца, которое подкладывается под гайку или головку болта для равномерного распределения давления на соединяемые поверхности, защиты от самоотвинчивания и предотвращения повреждения материала при затяжке.

Технические характеристики и параметры

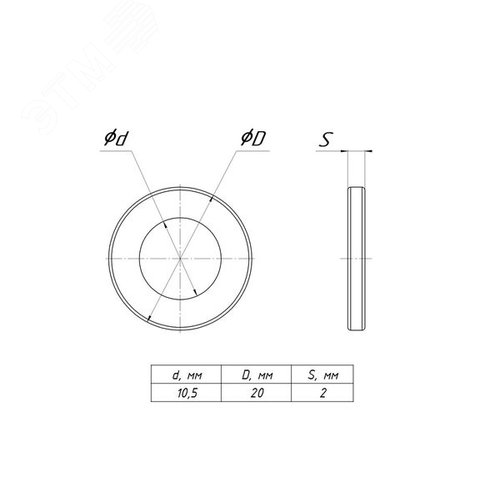

Основные параметры шайбы плоской M10:

• Номинальный диаметр резьбы крепежной детали: 10 мм
• Внутренний диаметр (d1): 10.5 мм (±0.5 мм)
• Наружный диаметр (d2): 20-24 мм (в зависимости от класса точности и стандарта)
• Толщина (h): 2-3 мм (в зависимости от класса точности и стандарта)
• Материал: Сталь углеродистая, сталь оцинкованная, нержавеющая сталь (A2, A4)
• Класс прочности: Для стальных шайб без покрытия - 100 HV, 200 HV, 300 HV
• Покрытие (при наличии): Цинкование, кадмирование, хромирование и другие виды защитно-декоративных покрытий

Стандарты и нормативная документация

Производство плоских шайб M10 регламентируется следующими стандартами:

• ГОСТ 11371-78 "Шайбы. Технические условия" - основной стандарт для шайб в странах СНГ. Определяет типы, конструктивные размеры, технические требования и методы контроля.
• ISO 7089:2000 "Plain washers, normal series, product grade A" - международный стандарт на шайбы нормальной серии класса точности А.
• DIN 125-A - немецкий стандарт на нормальные плоские шайбы.
• ГОСТ Р ISO 898-1-2014 "Механические свойства крепежных изделий из углеродистой и легированной стали" (частично применим к определению свойств материала).

Актуальные тексты стандартов можно найти на официальных ресурсах стандартизации:
ISO 7089:2000 на официальном сайте ISO
Федеральное агентство по техническому регулированию и метрологии (Росстандарт)

Конструктивные особенности и назначение

Плоская шайба M10 выполняет несколько ключевых функций в соединении:

1. Увеличение опорной поверхности: Предотвращает вдавливание головки болта или гайки в мягкий материал основания (дерево, пластик, алюминий).
2. Распределение нагрузки: Снижает удельное давление на соединяемые детали, что особенно важно при работе с хрупкими материалами.
3. Защита поверхности: Предохраняет поверхность детали от царапин и повреждений при монтаже и демонтаже.
4. Технологическая функция: Используется как упор для подкладного инструмента, облегчая затяжку в труднодоступных местах.

Материалы изготовления и покрытия

В зависимости от условий эксплуатации, шайбы плоские M10 изготавливаются из различных материалов:

• Углеродистая сталь: Наиболее распространенный вариант для общего машиностроения и строительства. Может иметь антикоррозионное покрытие.
• Нержавеющая сталь марок A2 (AISI 304) и A4 (AISI 316): Применяется в агрессивных средах, пищевой промышленности, медицинском оборудовании, а также в условиях повышенной влажности.
• Цветные металлы и сплавы: Латунь, медь, алюминий используются в специфических отраслях, например, в электротехнике (для немагнитных свойств) или в химической промышленности.

Для повышения коррозионной стойкости стальные шайбы часто покрываются:
- Цинком: Самый распространенный вид покрытия (цинкование термодиффузионное, гальваническое).
- Кадмием: Обеспечивает хорошую защиту в морской атмосфере (применение ограничено из-за токсичности).
- Фосфатированием и оксидированием: Создают защитную пленку и улучшают адгезию лакокрасочных материалов.

Области применения

Шайба плоская M10 находит широкое применение в различных отраслях промышленности и строительства:

• Машиностроение: В узлах и агрегатах, где требуется сборка резьбовых соединений с контролируемым усилием затяжки.
• Строительство: При монтаже металлоконструкций, сборке строительных лесов, креплении фасадных систем.
• Автомобилестроение и транспорт: В двигателях, шасси, кузовных элементах.
• Сельскохозяйственная техника: В соединениях, подверженных вибрации и переменным нагрузкам.
• Бытовое применение: Для ремонта мебели, сборки металлоконструкций в частных мастерских.

Рекомендации по монтажу и эксплуатации

Для обеспечения надежности соединения с использованием шайбы плоской M10 рекомендуется:

1. Подбирать шайбу в соответствии с диаметром болта/шурупа (M10).
2. Убедиться, что поверхность под шайбой чистая и не имеет заусенцев.
3. При затяжке контролировать момент силы для предотвращения деформации шайбы или повреждения соединяемых деталей.
4. В ответственных соединениях, работающих под вибрацией, использовать в паре со стопорными шайбами или применять иные методы фиксации.
5. В агрессивных средах выбирать материал шайбы и покрытие, стойкие к конкретным условиям эксплуатации.

Более подробную информацию о методах контроля и испытаний можно найти в технической документации:
ГОСТ 11371-78 на портале технических нормативов

Маркировка и упаковка

Стандартная маркировка шайб включает указание номинального диаметра резьбы (M10), класса прочности (для стальных), марки материала или обозначения покрытия. Шайбы поставляются в упаковках, защищающих от коррозии и механических повреждений (пакеты, коробки, мешки). Количество в упаковке варьируется от 100 до 5000 штук в зависимости от производителя и поставщика.

Шайба плоская M10 (shpl10) - это универсальный, надежный и недорогой крепежный элемент, без которого не обходится практически ни одно резьбовое соединение в современной технике и строительстве.
