Шайба плоская M6

Шайба плоская M6 (shpl6) - техническое описание и характеристики

Шайба плоская M6 (обозначение по каталогу: shpl6) представляет собой стандартизированное крепежное изделие, предназначенное для равномерного распределения нагрузки от головки болта, винта или гайки на опорную поверхность. Данный тип метизов является неотъемлемым элементом большинства резьбовых соединений в машиностроении, приборостроении, строительстве и бытовом применении.

Конструктивные особенности и назначение

Плоская шайба M6 имеет форму кольца с наружным и внутренним диаметром, строго регламентированным соответствующими стандартами. Её основное функциональное назначение включает:

• Защита опорной поверхности: Предотвращает повреждение и деформацию материала при затяжке соединения, особенно когда базовая поверхность изготовлена из мягких материалов (дерево, пластик, алюминий).
• Увеличение площади опоры: Снижает удельное давление под головкой крепежного элемента, что повышает стабильность и надежность соединения.
• Снижение риска самоотвинчивания: В комбинации с другими видами стопорных шайб (гроверными, зубчатыми) плоская шайба способствует улучшению вибростойкости соединения.
• Компенсация зазоров: Используется в случаях, когда отверстие под крепеж имеет больший диаметр, чем его стержень.

Технические параметры и стандартизация

Шайба плоская M6 изготавливается в соответствии с строгими требованиями международных и национальных стандартов, которые определяют её геометрические размеры, допуски, механические свойства и маркировку.

Основные стандарты, регулирующие производство плоских шайб M6:

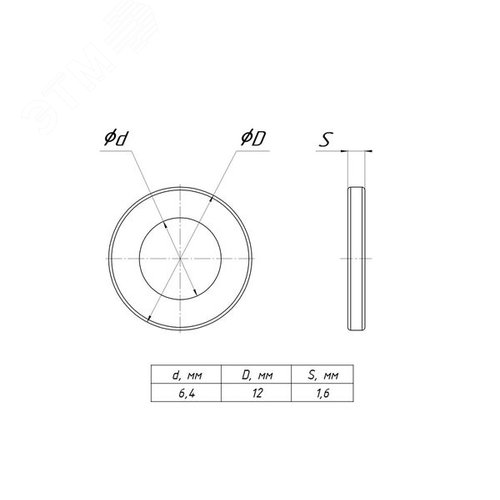

• ГОСТ 11371-78 "Шайбы. Технические условия": Отечественный стандарт, устанавливающий типы, конструкцию, размеры и методы контроля для шайб общего назначения. В этом стандарте для шайбы M6 указаны номинальные размеры: внутренний диаметр d1 = 6.4 мм, наружный диаметр d2 = 12 мм, толщина S = 1.6 мм (для нормального исполнения).
• ISO 7089:2000 "Plain washers — Normal series — Product grade A": Международный стандарт, гармонизированный с европейскими нормами. Размеры по ISO 7089: d1 = 6.4 мм, d2 = 12 мм, S = 1.6 мм.
• DIN 125-A: Немецкий стандарт на плоские шайбы нормальной точности. Геометрия соответствует ISO 7089.

Для ознакомления с полными текстами стандартов рекомендуется обращаться к официальным ресурсам стандартизации:

• Официальная страница стандарта ISO 7089:2000 на сайте International Organization for Standardization
• Федеральное агентство по техническому регулированию и метрологии (Росстандарт) - для получения информации о ГОСТах.
• Официальный сайт Deutsches Institut für Normung (DIN)

Материалы изготовления и покрытия

Шайбы плоские M6 производятся из широкого спектра материалов в зависимости от условий эксплуатации:

• Углеродистые стали: Наиболее распространенный вариант (например, сталь 08кп, 10кп, 20). Для повышения коррозионной стойкости часто наносятся защитные покрытия: цинкование (желтое, белое, сине-хроматированное), кадмирование, фосфатирование, оксидирование.
• Нержавеющие стали: Марки A2 (AISI 304), A4 (AISI 316). Применяются в агрессивных средах, пищевой промышленности, на открытом воздухе. Отличаются высокой стойкостью к коррозии.
• Цветные металлы и сплавы: Латунь, медь, алюминий. Используются в электротехнике (как токопроводящие элементы), в декоративных целях, а также в соединениях, где требуется немагнитность или стойкость к специфическим химическим средам.
• Неметаллические материалы: Пластмассы (нейлон, тефлон, полиамид), резина. Применяются в качестве диэлектрических изоляторов, для создания герметичных соединений, а также в узлах, где исключен контакт с металлом.

Контроль качества и испытания

Качество шайб плоских M6 контролируется по следующим параметрам:

• Соответствие геометрических размеров и формы требованиям чертежа и стандарта.
• Твердость материала (для стальных шайб). Испытания проводятся по методам Роквелла, Бринелля или Виккерса.
• Качество защитного покрытия: контроль толщины, однородности и коррозионной стойкости (испытания в соляном тумане по стандарту ISO 9227).
• Отсутствие дефектов: трещин, заусенцев, окалины, ржавчины.

Области применения

Благодаря своей универсальности, шайба M6 находит применение в самых различных отраслях:

• Машиностроение и автомобилестроение: В составе двигателей, трансмиссий, шасси, кузовных элементах.
• Строительство и металлоконструкции: При монтаже легких и тяжелых стальных конструкций, фасадных систем, ограждений.
• Авиационная и космическая промышленность: В системах, требующих высокой надежности и соответствия специализированным стандартам.
• Бытовая техника и электроника: В креплении узлов и компонентов внутри приборов.
• Мебельное производство: Для сборки корпусной и мягкой мебели.
• Энергетика и электротехника: В качестве токопроводящих и изолирующих элементов.

Рекомендации по монтажу и эксплуатации

Для обеспечения надежности резьбового соединения с использованием шайбы плоской M6 рекомендуется:

• Подбирать шайбу в соответствии с классом прочности болта/гайки и условиями эксплуатации.
• Убедиться в отсутствии на опорной поверхности грязи, масла и заусенцев.
• Устанавливать шайбу между опорной поверхностью и вращающимся элементом (гайкой или головкой болта).
• Соблюдать момент затяжки, рекомендованный для конкретного соединения, используя калиброванный динамометрический ключ.
• В средах с повышенной коррозионной активностью применять шайбы из нержавеющей стали или с соответствующим защитным покрытием.

Шайба плоская M6 (shpl6) — это простой, но критически важный элемент, от качества и правильного выбора которого напрямую зависит долговечность и безопасность всего резьбового соединения.
